159

10.4.3. Реализуемая функция

(1) Инвертор может регулировать вывод автоматически в соответствии с сигналом обратной

связи, для создания постоянного напряжения, постоянной температуры, постоянного тока и т.д.

(2) имеется возможность управлять пуском/остановом двигателя с большой дистанции.

(3) Функция индикации тока и предостережения о неисправности.

10.4.4. Область применения

Применяется в областях, где необходима стабильная система, давление, поток например, в

продувочных насосах, в системах подачи воды под постоянным давлением, в воздушных

компрессорах, кондиционерах, охлаждающих башнях, в музыкальных фонтанах, теплоподводах и т.д.

10.5. Последовательная работа

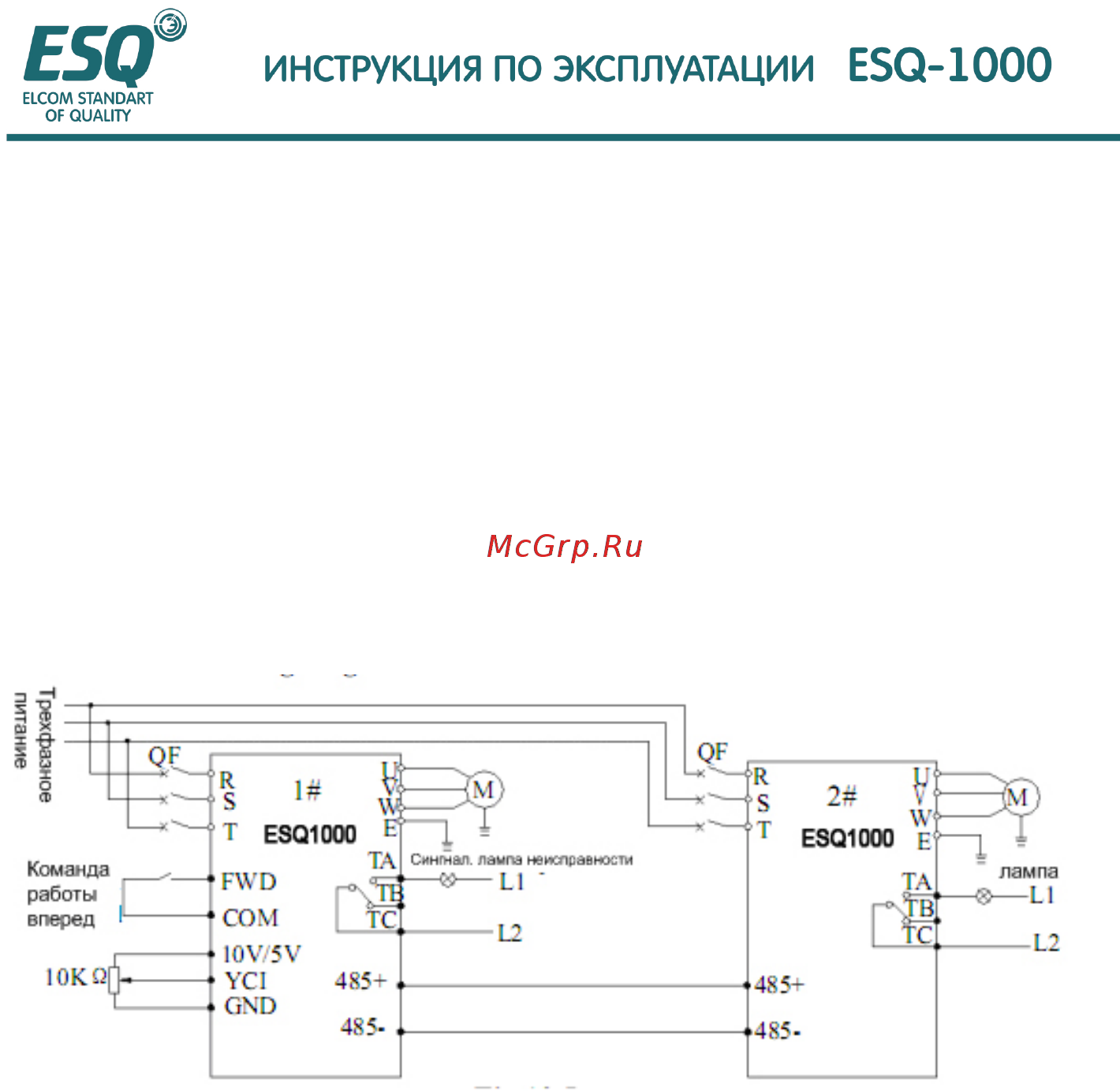

10.5.1. Принципиальная схема

Рис. 10-5

10.5.2. Установка параметров

установите инвертор №1 как указано ниже:

(1) F0.00=6: аналоговая установка YCI является обеспечением частоты для инвертора №1

(2) F0.00=2 или F0.02=2: управление работой с клемм управления.

(3) F2.15=0: инвертор №1 будет установлен как главный.

Установите инвертор №2 как указано ниже:

(1) F0.00 = 3: порт последовательного ввода-вывода определен

(2) F0.02=3 или F0.02=4: управление командой работы порта последовательного ввода-вывода.

(3) F2.15 устанавливается в диапазоне от 1 до 127, инвертор №2 станет главным.

После вышеуказанной установки используйте последовательную связь инвертора №1 для

реализации последовательной работы инвертора № 2.
