32
3.6.4. Подключение проводов клеммной коробки связи
Инвертор ESQ1000 обеспечивает пользователя интерфейсом последовательной связи RS485(опция).
Следуя методам подключения проводов, имеется возможность создавать одиночную главную, одиночную
вспомогательную систему управления или одиночную главную, многофункциональную вспомогательную
систему управления. Использование обновленного программного обеспечения аппаратных средств (ПК
или ПЛК контроллер) позволяет реализовывать управление инвертором в реальном времени в рамках
системы промышленного управления, а именно реализовывать управление сложным функционированием,
таким как дистанционное управление, обеспечивать высокую автоматизацию и т.д.; вы можете также
использовать один инвертор в качестве базового блока, а другие в качестве функционального узла для
формирования каскада или синхронной сети управления.
(1) Когда интерфейс инвертора RS485 подсоединен к другим устройствам с
интерфейсом RS485, вы можете подсоединять провод, как представлено на рисунке ниже.

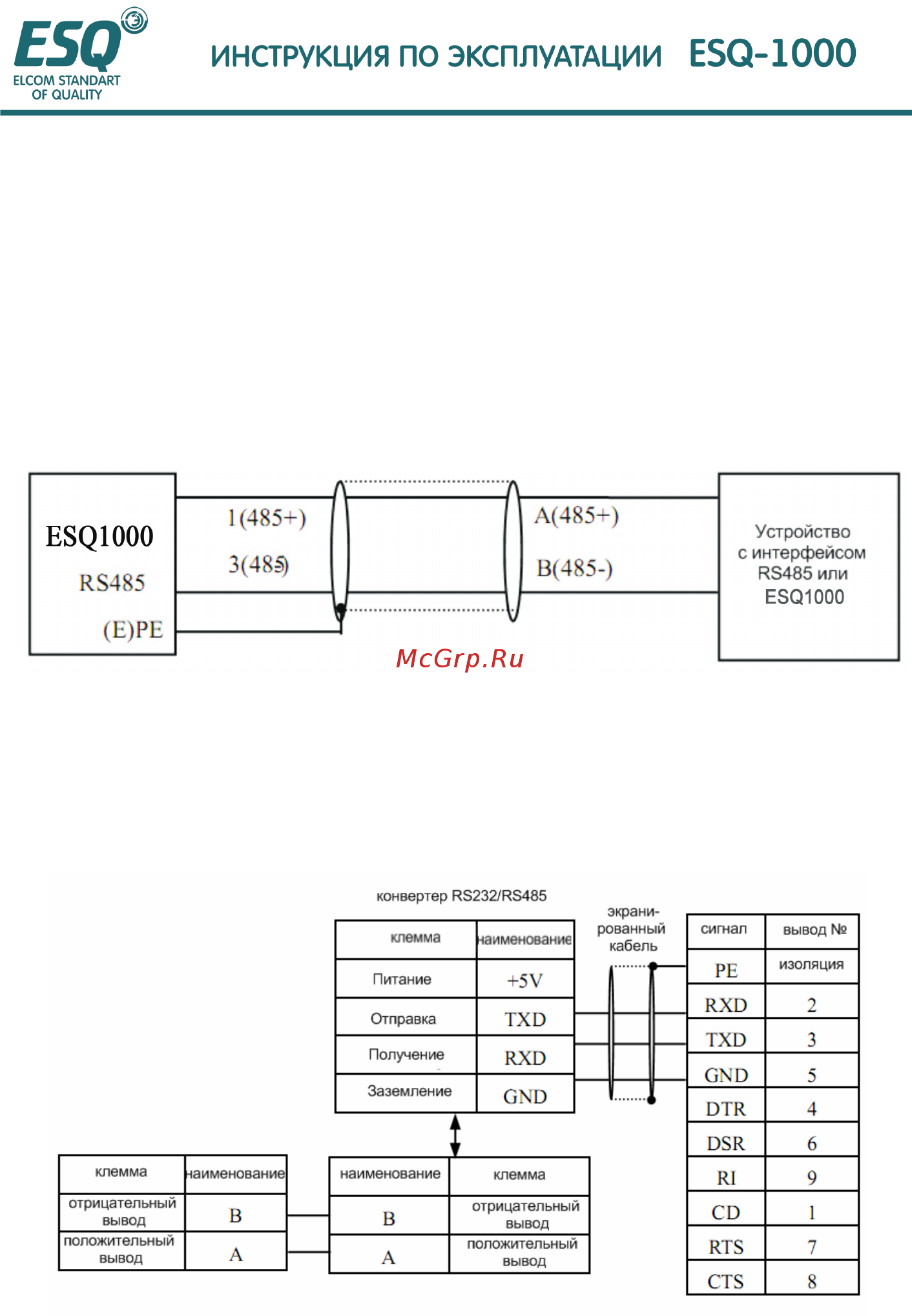

Рис. 3-15 Подключение проводов клеммной коробки связи
(2) Для подсоединения клавиатуры дистанционного управления вы можете
подсоединить разъем дистанционной клавиатуры непосредственно к RS485. Нет
необходимости устанавливать какой-либо параметр, локальная клавиатура инвертора и
дистанционная клавиатура могут работать одновременно.
(3) Соединение между интерфейсом RS 485 инвертора и ведущим устройством (с
интерфейсом RS 232):
Рис. 3-16 Подключение проводов связи RS485
