158
(3) функция останова по инерции и сброса при использовании внешнего фотонного сигнала
вкл.выкл.
(4) Функция сигнализации о неисправностях и индикации работы ПЛК.
10.3.4. Область применения
Применяется с областях, где требуется регулировка многоэтапной скорости двигателя, при
производстве высокопрочного стекла, в ткацких станках, в бумажной и химической промышленности
и т.д.
10.4. Система управления замкнутым контуром
10.4.1. Установка параметра
(1) Установите параметр F8.01-F8.06 в соответствии с номинальной величиной двигателя.
(2) F3.00=1: выбор установки сигнала, здесь управление ПИД работой замкнутого контура действует.
(3) F3.01=1: выбор сигнала установки, здесь VCI действует в качестве канала обеспечения ПИД-
регулятора.
(4) F3.02=1: выбор сигнала обратной связи, здесь выберите CCI в качестве сигнала обратной связи,
сигнал обратной связи 4-20мA/0-10В.
(5) F3.08-F3.11, устанавливается в соответствии с требованиями к месту установки.

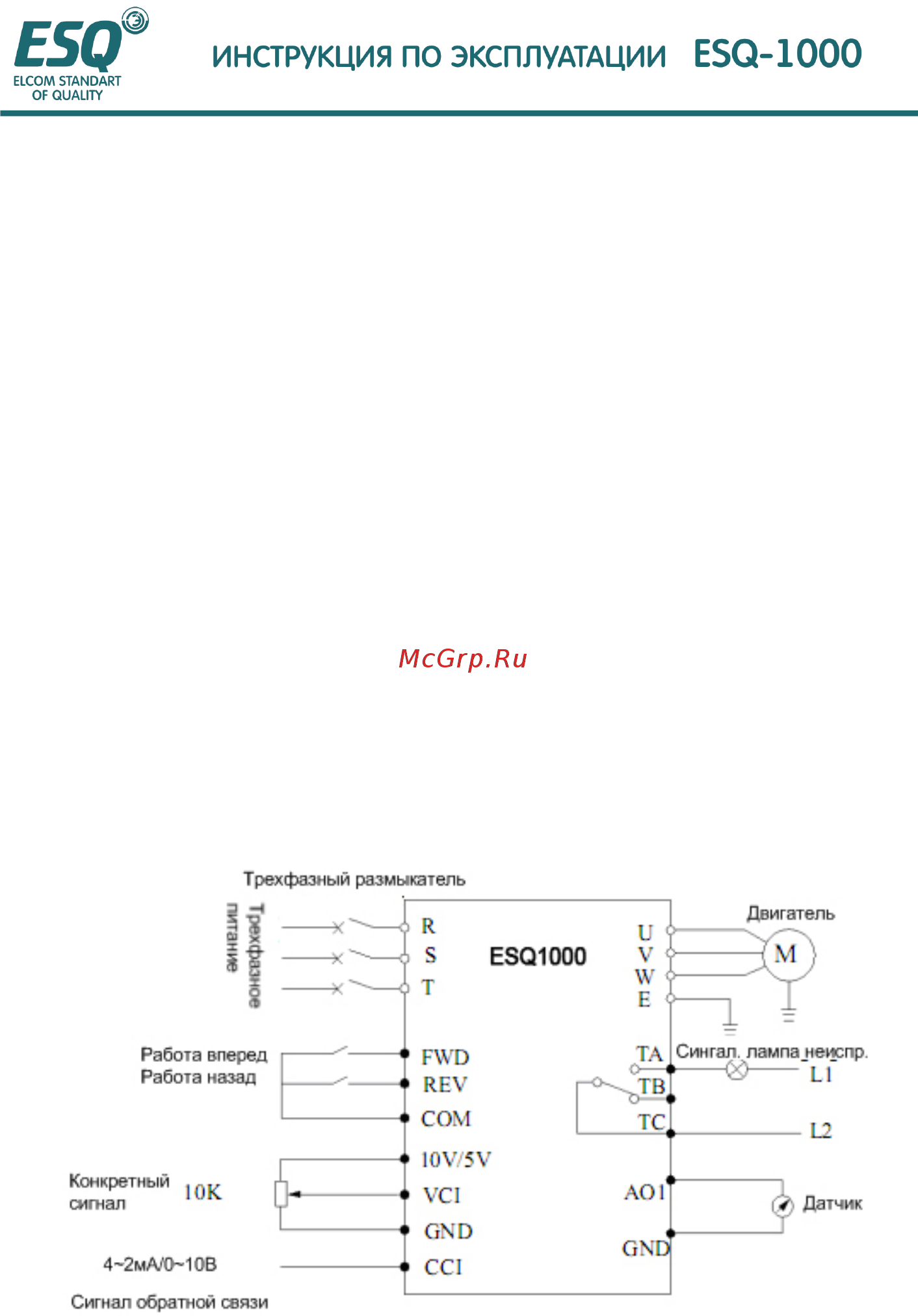

10.4.2. Принципиальная схема
Рис. 10-4.
