28

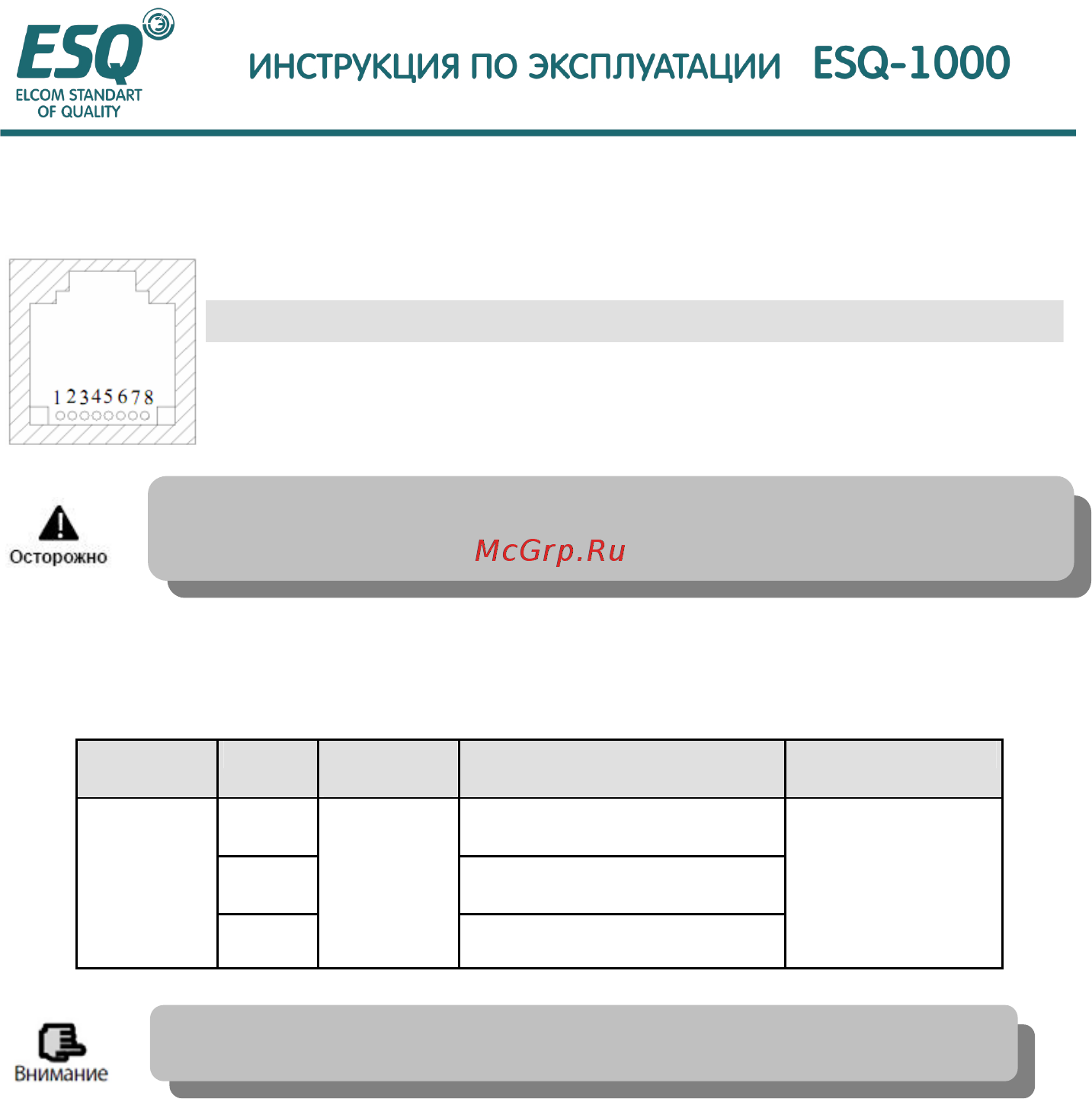

(4) Клеммы RS485 организована следующим образом (вид сверху на клеммный терминал RS485):
Компоновка клеммной коробки RS485
No. 1 2 3 4 5 6 7 8
Наименование 485+ * 485- * * GND * +5V
(5) Функциональное описание клемм RS485 и функционирование JP15 представлены в Таблице
3-5.
Таблица 3-5 Функциональная таблица панели ЦП клемм RS485
Параметр Символ Наименова
ние
Описание функции Спецификация
RS485 положительный вывод
разностного сигнала 485
RS485- отрицательный вывод
разностного сигнала 485
связь
JP15
RS485
интерфейс
связи.
соединитель 485
Для стандартного
интерфейса связи
RS-485,
пожалуйста,
используйте витую
пару или STP
Вы можете выбрать кварцевый разъем или соединитель для кабеля связи.
"*" клеммы предназначены только для производителя, пользователь не может их
использовать.
