30

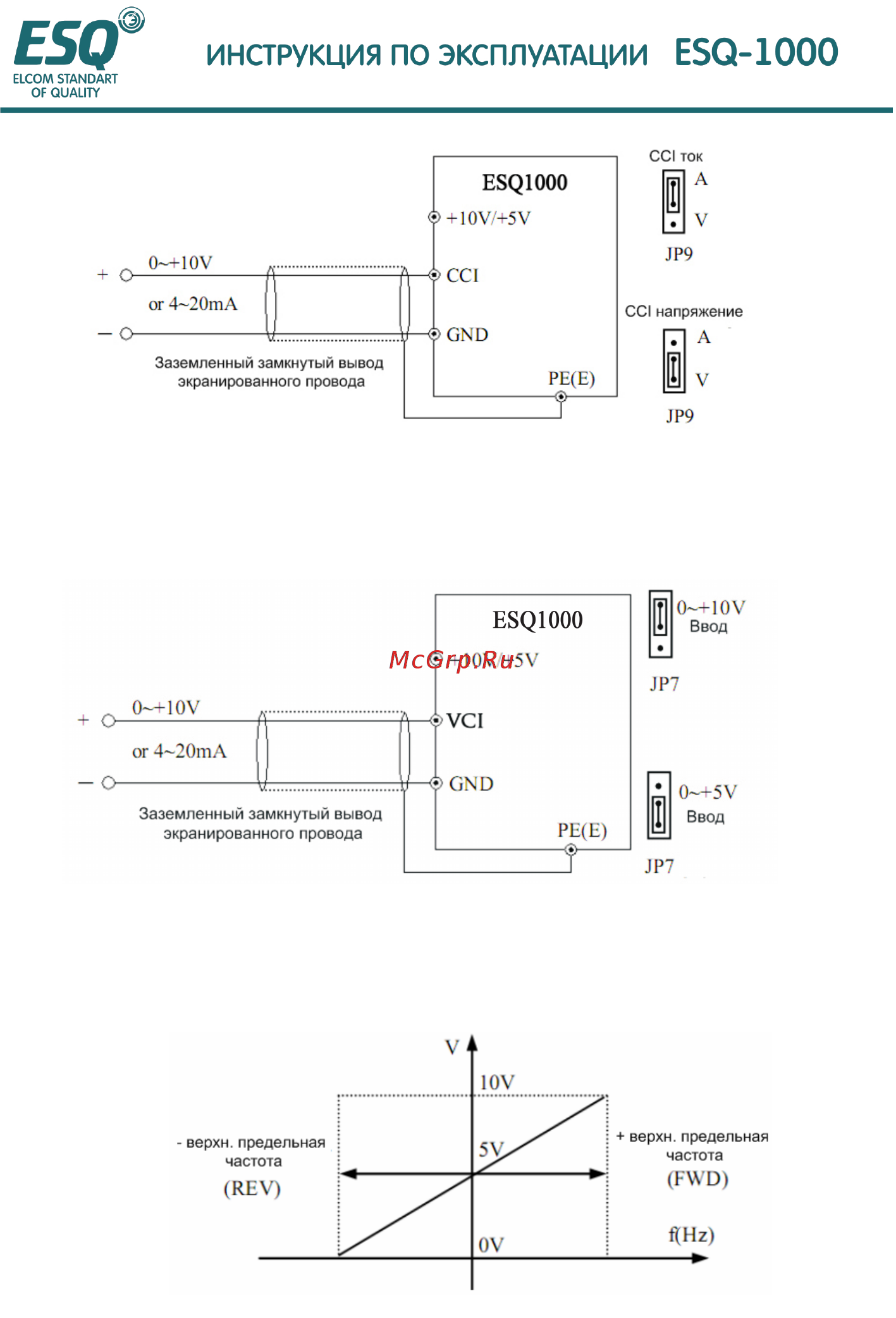

Рис. 3-12 Схема подключения проводов к СCI
(3) Клемма YCI принимает входной сигнал аналогового напряжения, прокладка проводов
выполняется следующим образом:
Рис. 3-13 Схема прокладки проводов к YCI
Объяснение: отношение между входным напряжением YCI и установленной частотой
соответствует следующему рисунку:
1> когда входное напряжение YCI составляет 0-10В:
2> когда входное напряжение YCI составляет 0~5В:
