ESQ ESQ-A1000-021-2.2K Руководство по эксплуатации онлайн [48/202] 464608
![ESQ ESQ-A1000-021-2.2K Руководство по эксплуатации онлайн [48/202] 464608](/views2/1574604/page48/bg30.png)
47

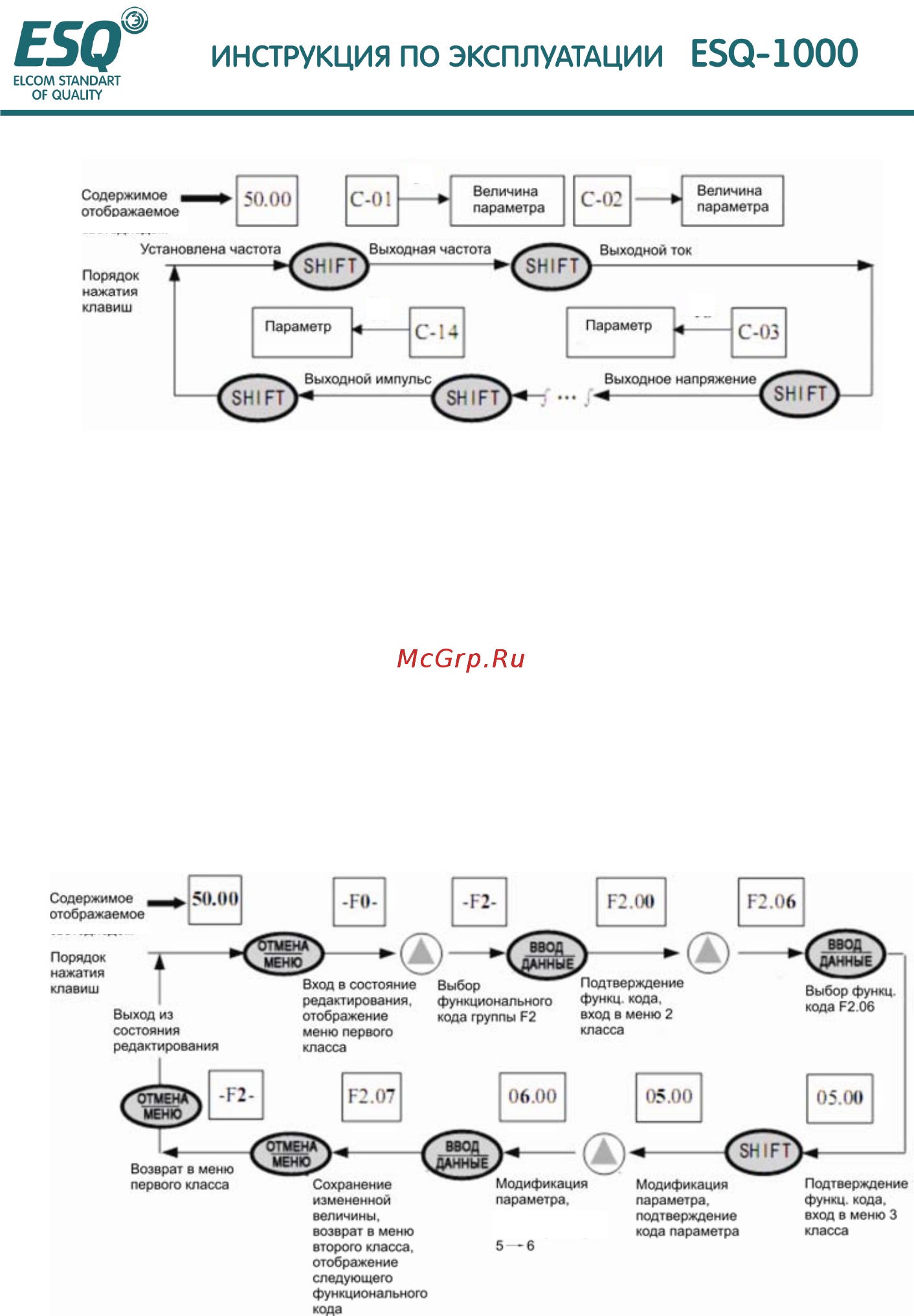

Рис. 4-6 Пример функционирующего дисплея параметра состояния ожидания
Описание:
1> Все параметры состояния C-00~C- 14 могут отображаться, когда инвертор доставляется с
завода-изготовителя. Вы можете произвести изменение путем изменения функционального кода F2.11,
F2.12, для получения подробностей, пожалуйста, обратитесь к описанию функционального кода F2.11,
F2.12
2> Имеется возможность нажимать клавишу ВВОД/ДАННЫЕ для
непосредственного переключения в состояние отображения постоянного контроля С-01.
(2) установка параметра функционального кода
В качестве примера измените функциональный код F2.06 с 5,00Гц на 6,00Гц.
На Рис. 4-7 жирным шрифтом показаны мигающие цифры.
Рис. 4-7 Пример установки и изменения параметра
1 сек
1 сек
1 сек
1 сек
дисплея
дисплея
дисплея
дисплея
