114

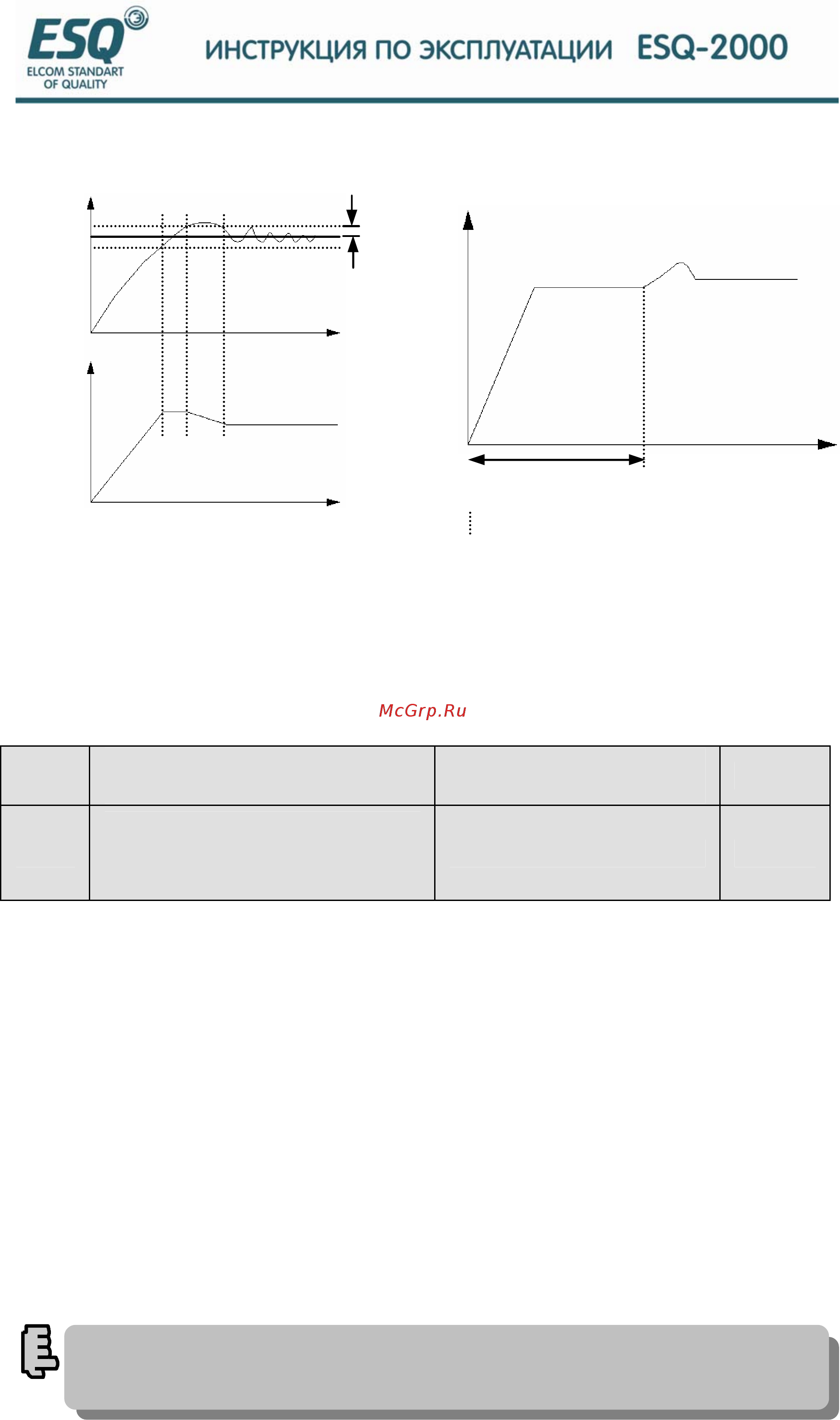

Рис.6-19 предел смещения Рис.6-20 режим закр.контура с
предустановл.частотой
Данная функция обеспечивает быстрый переход регулировки закрытого
контура в стабильную фазу.
После запуска в режиме закрытого контура инвертор сначала ускоряется
до предустановленной частоты F3.16 в рамках времени ускорения, а после
работы на данной частоте в течение определенного периода времени F3.17, он
работает в соответствии с характеристиками закрытого контура. Как показано на
Рис.6-20.
F3.16
Предустановленная частота
закрытого контура
диапазон：
0-макс.предельн.частота
0.00Гц
F3.17
Время выдержки
предустан.частоты закрытого
контура
range：0.0-6000сек 0.1сек
Предустан.част.
время T
Время выдерж. предустан.частоты
Выход.частота
Уст ан ов и те предустановленную частоту и время выдержки на “0’, если функция
предустановленной частоты закрытого контура не нужна.
Прим
ечани
Предел
смещен.
время
время
Выход.
частота
Указан.знач.
Знач.обр.связи
