14 Установка проектора
• Гарантия не распространяется на повреждения устройства, вызванные монтажом
проектора BenQ с помощью комплекта для монтажа других производителей.
• Учитывайте температуру воздуха в месте потолочного/ настенного монтажа проектора.
Если используется нагреватель, температура возле потолка/ стены может оказаться
выше ожидаемой.
• Чтобы узнать о диапазоне крутящего момента, ознакомьтесь с руководством
пользователя к комплекту для монтажа. Превышение рекомендованного крутящего
момента при затягивании винтов может привести к повреждению проектора и
последующему его падению.
• Убедитесь, что электрическая розетка расположена на доступной высоте, на которой
можно легко выключить проектор.

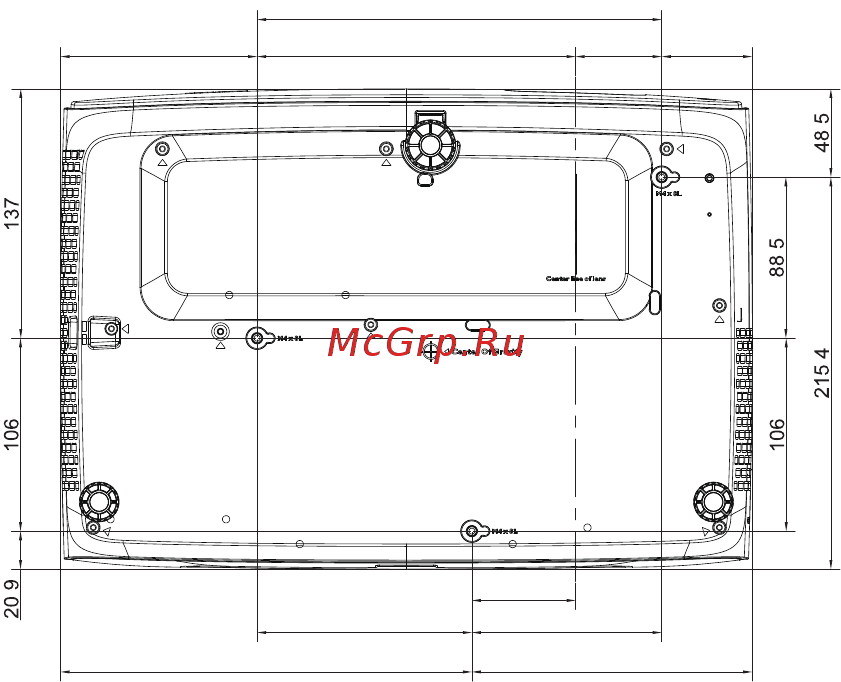

Схема потолочного/ настенного монтажа
Винт для потолочного/ настенного монтажа: M4
(Макс. длина = 25 мм; мин. длина = 20 мм)
Единица измерения: мм
49,7175108
118 104,3
226 154
47,3
57
222,3
,
,
,
,
