9 Введение

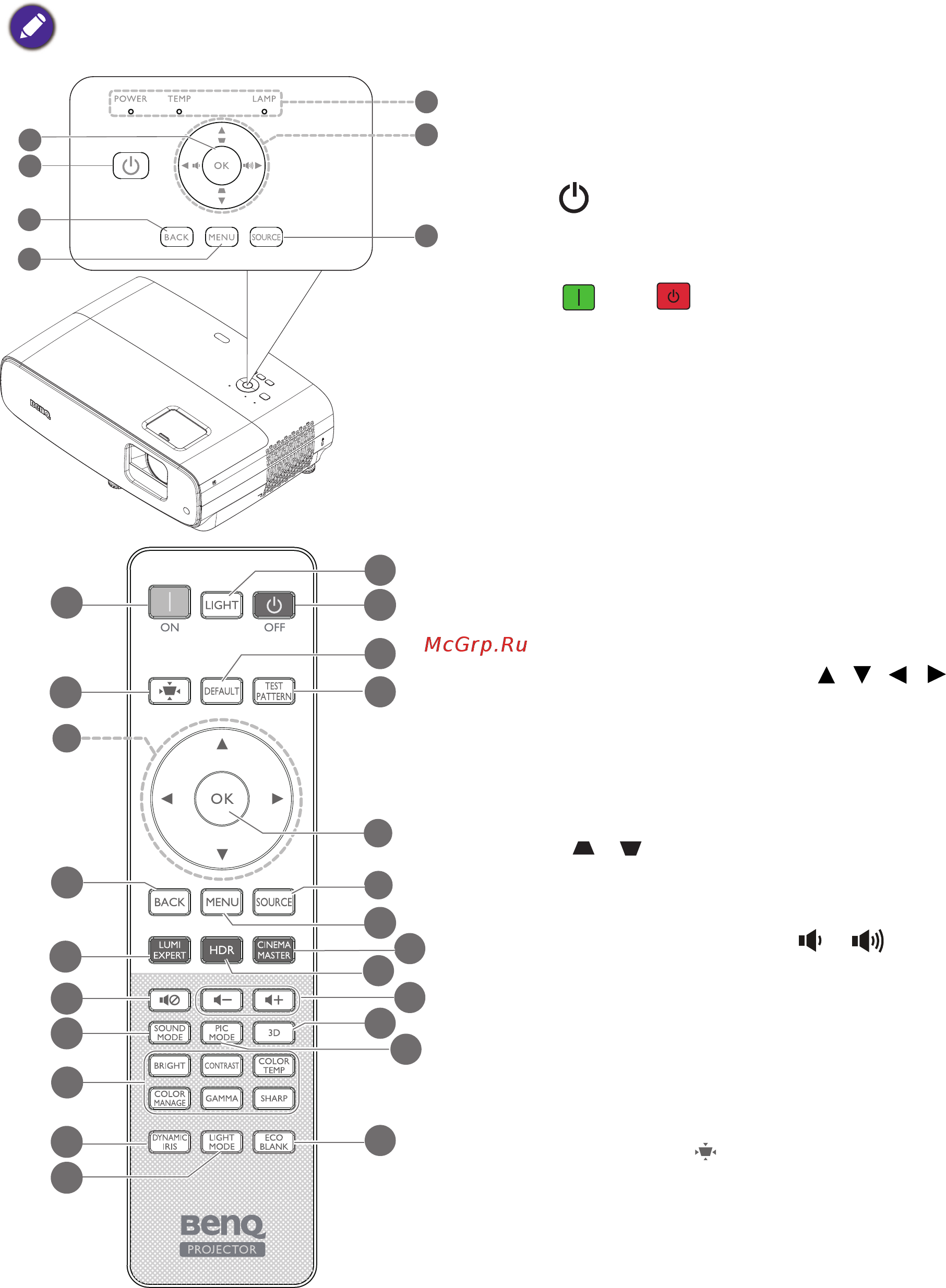

Элементы управления и функции
Проектор и пульт ДУ
1. OK
Подтверждение выбранного пункта
экранного меню.
После открытия экранного меню
Трапецеидальность, удерживайте
кнопку в течение 2 секунд, чтобы
сбросить настройки Трапецеидальности.
2. POWER
Переключение режимов ожидания и
включения проектора.
ON/ Off
Переключение режимов ожидания и
включения проектора.
3. BACK
Возврат в предыдущее меню, выход с
сохранением настроек.
4. MENU
Включение экранного меню.
5. Светодиодный индикатор
POWER/Светодиодный индикатор
температуры/Светодиодный
индикатор ЛАМПА
(См. Индикаторы на стр. 37.)
6. Кнопки со стрелками ( , , , )
В режиме экранного меню данные
кнопки используются для выбора
нужных элементов меню и настройки
параметров.
Кнопки коррекции трапецеидальности
(, )
Отображение страницы коррекции
трапецеидальности.
Клавиши громкости /
Уменьшение или увеличение громкости
проектора.
7. SOURCE
Отображение панели выбора источника
сигнала.
8. Клавиша коррекции трапецеидальных
искажений
Отображение меню коррекции
трапецеидальных искажений.
9. LUMI EXPERT
Нефункционален на этом проекторе.
4
3
6
7
2
1
5
2
6
7
1
10
11
13
19
22
23
21
4
2
3
9
12
8
15
16
17
18
20
14
На пульте ДУ или проекторе доступны все
клавиши, описанные в настоящем
документе.
