16 Подключение
Подключение
При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых подключений обязательно выключите все оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• Некоторые из указанных выше соединительных кабелей могут не входить в комплект поставки
данного проектора (см. Комплектация на стр. 7). Они доступны для приобретения в магазинах
электронных товаров.
• Изображения подключения предназначены для примера. Наличие разъемов для подключений на
задней панели проектора зависит от конкретной модели проектора.
• Во многих ноутбуках не предусмотрено
автоматическое включение внешних видеопортов при
подключении к проектору. Обычно включение/выключение внешнего дисплея осуществляется с
помощью комбинации клавиш, например FN + функциональная клавиша с символом монитора.
Нажмите одновременно клавишу FN и соответствующую функциональную клавишу. Сведения о
комбинациях клавиш см. в инструкции к ноутбуку.
• Если выбранное видеоизображение не отображается после включения проектора и выбора
правильного источника видеосигнала, убедитесь в том, что устройство-источник видеосигнала
включено и исправно. Кроме того, проверьте правильность подключения кабелей видеосигнала.
• При подключении к разъему AUDIO OUT звук встроенного динамика будет отключен.
• Убедитесь, что скорость передачи данных компьютера составляет 9600, чтобы можно было
подключить проектор подходящим кабелем RS-232.
2
2
4
7
2
1
6
8
9
3
5

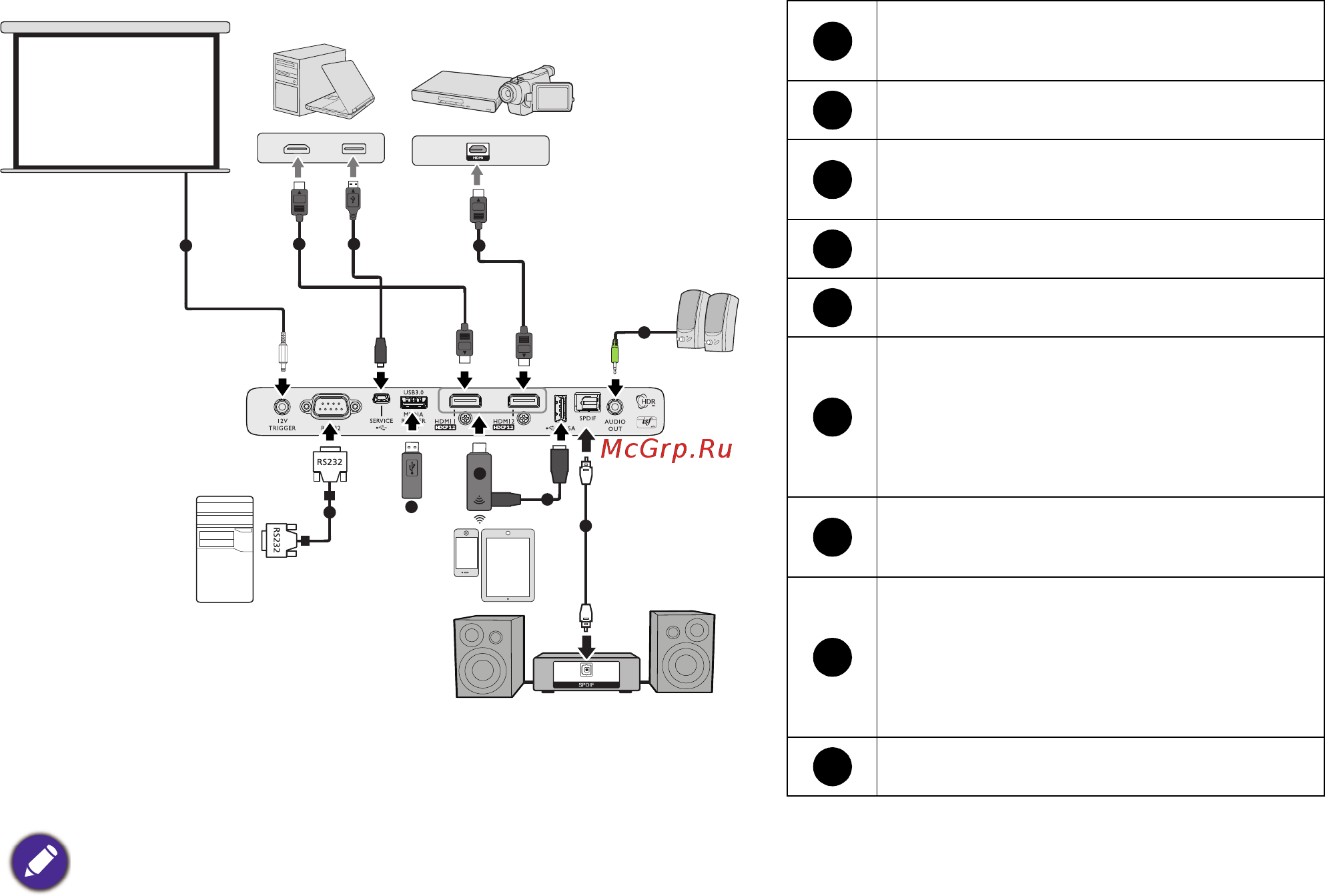

Портативный или
настольный
компьютер
Триггер 12 В для управление
экраном
Кабель HDMI
Кабель USB с разъемами
типа А и мини-B
Аудиокабель
Кабель SPDIF
Подключение кабеля USB
(тип А - Micro B) к разъему
питания беспроводного
аппаратного ключа HDMI
Беспроводной аппаратный
ключ HDMI
USB-накопитель для
устройства чтения
медиафайлов, обновления
встроенного ПО
Кабель RS232
1
2
3
4
5
6
7
8
9
Динамики
Аудио-видео
устройство
