8 Введение

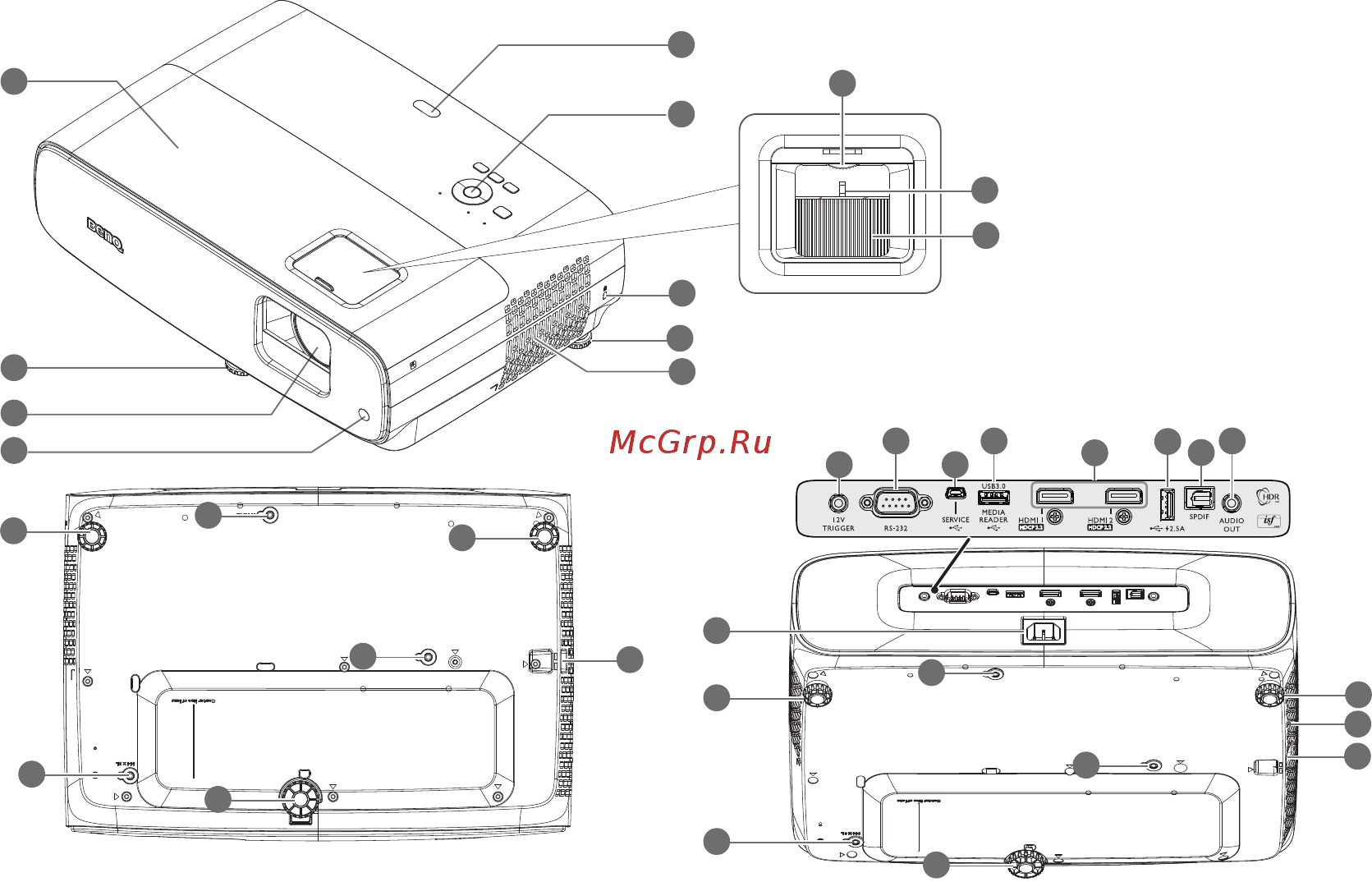

Внешний вид проектора
1. Крышка лампы
2. Регулировочные ножки
3. Объектив проектора
4. Инфракрасный датчик ДУ
5. Внешняя панель управления
(См. Элементы управления и функции
на стр. 9.)
6. Смещение объектива
7. Регулятор масштаба
8. Регулятор фокуса
9. Разъем для замка Kensington (защита
от кражи)
10. Вентиляционное отверстие (забор
воздуха)
11. Выходной разъем 12 В постоянного
тока
Используется для активации внешних
устройств триггеров, например для
управления экраном или освещением.
12. Порт управления RS-232
13. Разъем USB типа мини-B (для
обновлений встр. ПО)
14. Разъем USB типа мини-А (USB 3.0: 5 В,
1,5 A устройство чтения медиафайлов /
диск, загрузка встр. ПО)
15. Входной разъем HDMI 1/ HDMI 2
(версия 2.0b)
16. Разъем USB типа мини-А (USB 2.0:
источник питания 2,5 A)
17. Выходной разъем SPDIF
18. Гнездо аудиовыхода
19. Разъем питания переменного тока
20. Отверстия для настенного монтажа
21. Вентиляционное
отверстие (выпуск
воздуха)
22. Проушина для блокирования
5
19
22
20
20
20
2
4
12
13
15
14
17
16
18
2
2
2
2
2
20
20
20
22
2
1
11
21
4
3
6
7
8
10
9
2
