19
RG66001006 - Rev.04
È severamente vietata la riproduzione anche parziale di questo manuale
MCW - MCR

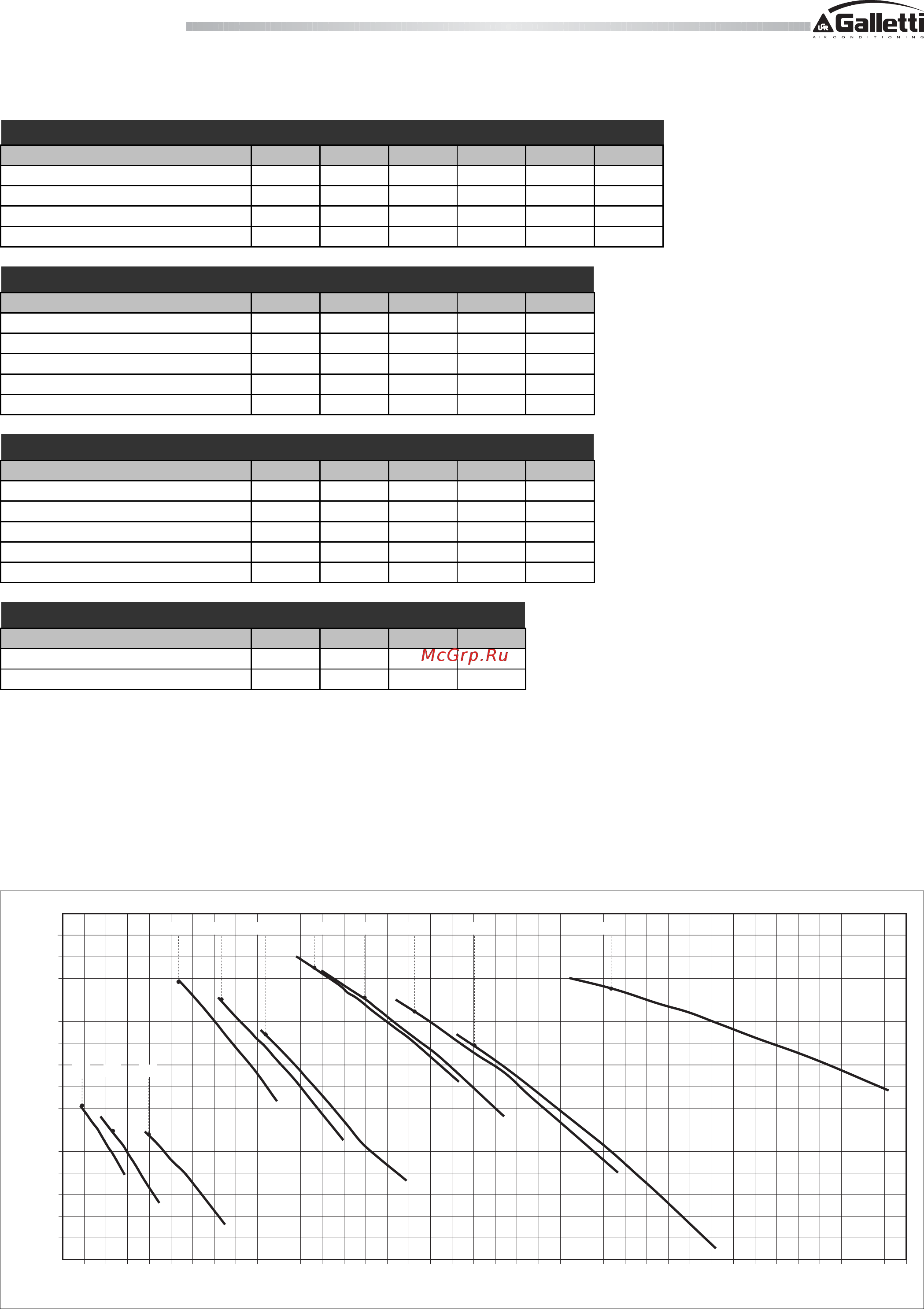

14 FATTORI DI CALCOLO
15 PREVALENZA UTILE POMPE
Nel diagramma sottoriportato sono indicate le prevalenze utili delle pompe,
al netto delle perdite di carico dello scambiatore lato utente, valide sia per
unità MCW sia MCR.
2,0
20
60
80
100
120
140
1,0 3,0
Qw (m3/h)
160
4,0
005
5,0 6,0 7,0 8,0
40
007 010
012 012 015 018 020/022 027 031 039
Pu
(kPa)
Salto termico acqua 345678
Fattore correzione potenza resa 0,975 0,99 1 1,015 1,03 1,04
Fattore correzione potenza assorbita 1 1 1 1 1 1
Fattore correzione portata acqua 1,63 1,24 1 0,85 0,74 0,65
Fattore correzione perdita di carico 2,64 1,53 1 0,72 0,54 0,42
Percentuale glicole 0% 10% 20% 30% 40%
Temperatura minima acqua prodotta 5°C 2°C -5°C -10°C -15°C
Temperatura congelamento miscela (°C) 0°C -4°C -14°C -18°C -24°C
Fattore correzione potenza resa 1 0,998 0,994 0,989 0,983
Fattore correzione portata acqua 1 1,047 1,094 1,14 1,199
Fattore correzione perdita di carico 1 1,157 1,352 1,585 1,86
Percentuale glicole 0% 10% 20% 30% 40%
Temperatura minima acqua prodotta 5°C 2°C -5°C -10°C -15°C
Temperatura congelamento miscela (°C) 0°C -4°C -14°C -18°C -24°C
Fattore correzione potenza resa 1 0,996 0,985 0,971 0,96
Fattore correzione portata acqua 1 1,022 1,043 1,07 1,098
Fattore correzione perdita di carico 1 1,111 1,307 1,532 1,777
Fattori di incrostazione (m
2
°C / W)
0
4,4 x 10
-5
8,8 x 10
-5
17,6 x 10
-5
Fattore correzione potenza resa 1 0,97 0,94 0,93
Fattore correzione potenza assorbita 1 0,99 0,99 0,98
Salto termico acqua diverso da 5
Funzionamento con miscele acqua-glicole etilenico
Funzionamento con miscele acqua-glicole PROPILENICO
FATTORI DI INCROSTAZIONE
