23
RG66001006 - Rev.04
È severamente vietata la riproduzione anche parziale di questo manuale
MCW - MCR

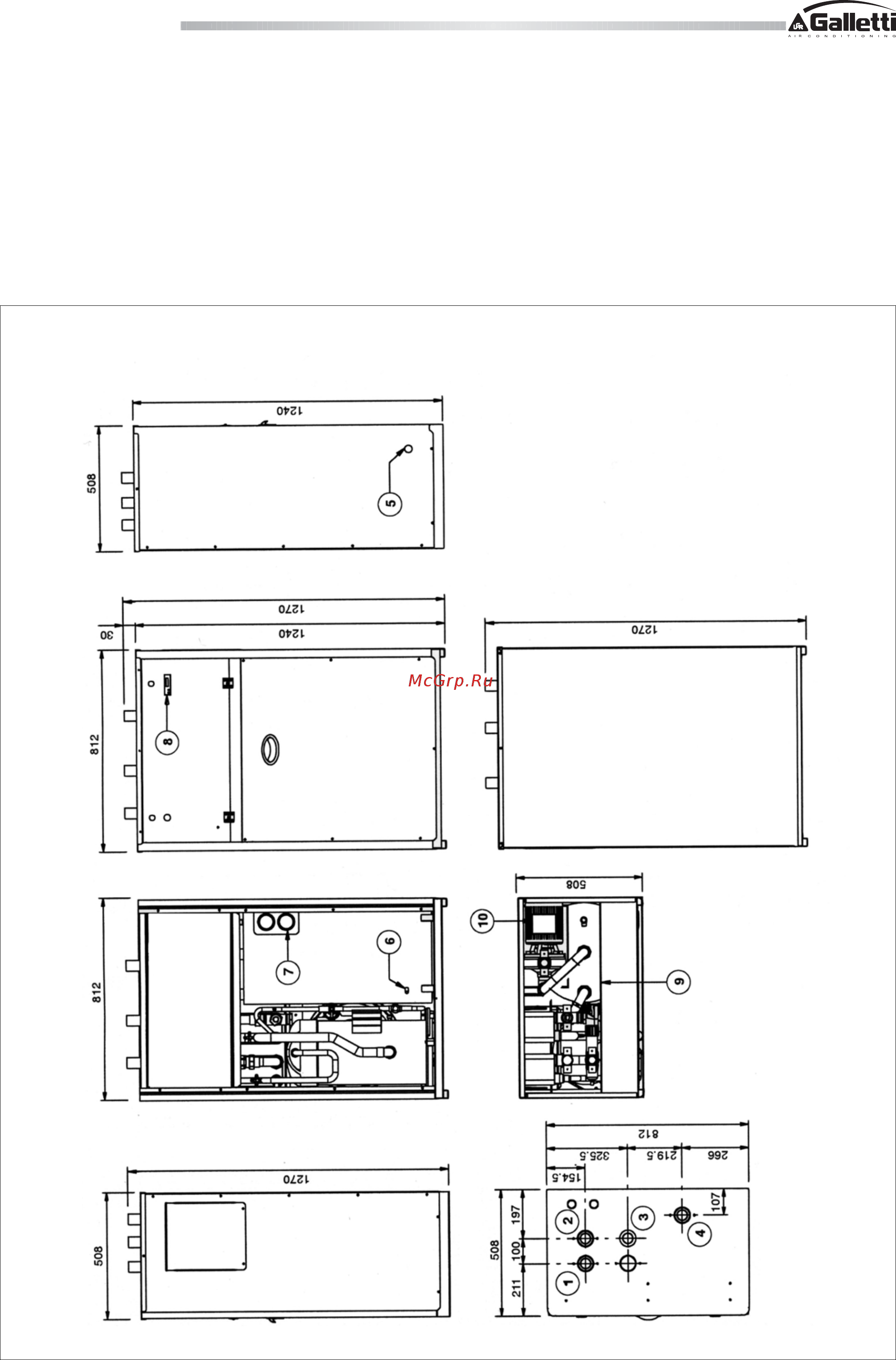

18 DIMENSIONI DI INGOMBRO MCW
1 Ingresso acqua condensatore (1 1/4 " gas)
2 Uscita acqua condensatore (1 1/4 " gas)
4 Ingresso acqua evaporatore (1 1/4" gas)
4 Uscita acqua evaporatore (1 1/4" gas)
5 Ingresso alimentazione elettrica
6 Serbatoio di accumulo
7 Manometri refrigerante (opzionali)
8 Controllo a microprocessore
9 Quadro elettrico
10 pompa di ricicolo
MCW 012 - 039
VISTA FRONTALEVISTA LATO DESTRO VISTA FRONTALE VISTA LATO SINISTRO
VISTA POSTERIOREVISTA DALL'ALTOVISTA DALL'ALTO
Dimensioni in mm
