3 CARATTERISTICHE COSTRUTTIVE
QUADRO ELETTRICO
Realizzato e cablato in accordo alla direttiva CEE 73/23, alla direttiva 89/336
sulla compatibilità elettromagnetica ed alle norme ad essa collegabili.
L’accesso al quadro è possibile previa rimozione del pannello esterno e
l’accesso ai componenti è poi condizionato alla disconnessone dell’unità
dalla rete elettrica mediante il sezionatore generale con funzioni di bloccoporta.
Tutti comandi remoti sono realizzati con segnali a 24 V alimentati da un
trasformatore d’isolamento posizionato nel quadro elettrico.
Tutte le utenze sono protette contro il sovraccarico e contro il cortocircuito,
dotate di protezione termica assolta da catene di termistori annegati negli
avvolgimenti di ciascun motore elettrico.
Su tutte le macchine è montato di serie il relè sequenza fasi che inibisce il
funzionamento del compressore qualora la sequenza delle fasi non sia
rispettata.
Il grado di protezione della macchina è IP 44 ed il quadro con pannello aperto
mantiene un grado di protezione IP20.
In morsettiera sono presenti morsetti per la segnalazione remota di:
- unità accesa/spenta (lampada a 24 V)
- situazione di allarme (lampada a 24 V).

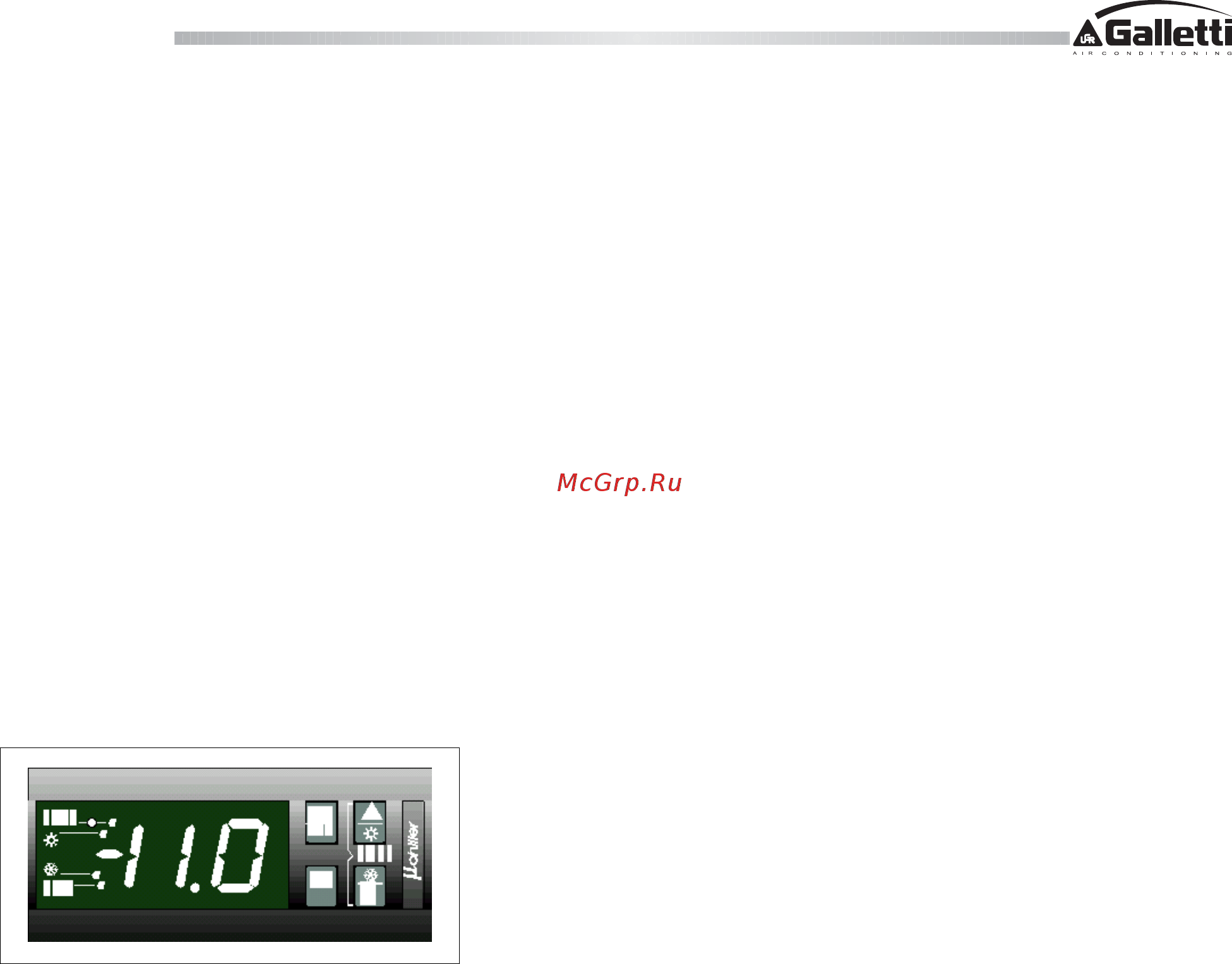

MICROPROCESSORE DI CONTROLLO
I refrigeratori d'acqua e le pompe di calore MCW - MCR sono completi di
controllo a microprocessore:
- controllo dei diversi parametri operativi mediante la tastiera predisposta
sul quadro elettrico;
- inserimento e disinserimento compressori per mantenere il set point
impostato della temperatura acqua in ingresso allo scambiatore acqua/
refrigerante;
- visualizzazione dei parametri di funzionamento;
- gestione e segnalazione di allarmi
- alta / bassa pressione
- antigelo
- flussostato
- allarme pompa
- gestione numero massimo avviamenti compressore;
- conta-ore di funzionamento compressore;
- gestione uscita seriale RS232, RS485 disponibile su richiesta.
