3
RG66001006 - Rev.04
È severamente vietata la riproduzione anche parziale di questo manuale
MCW - MCR

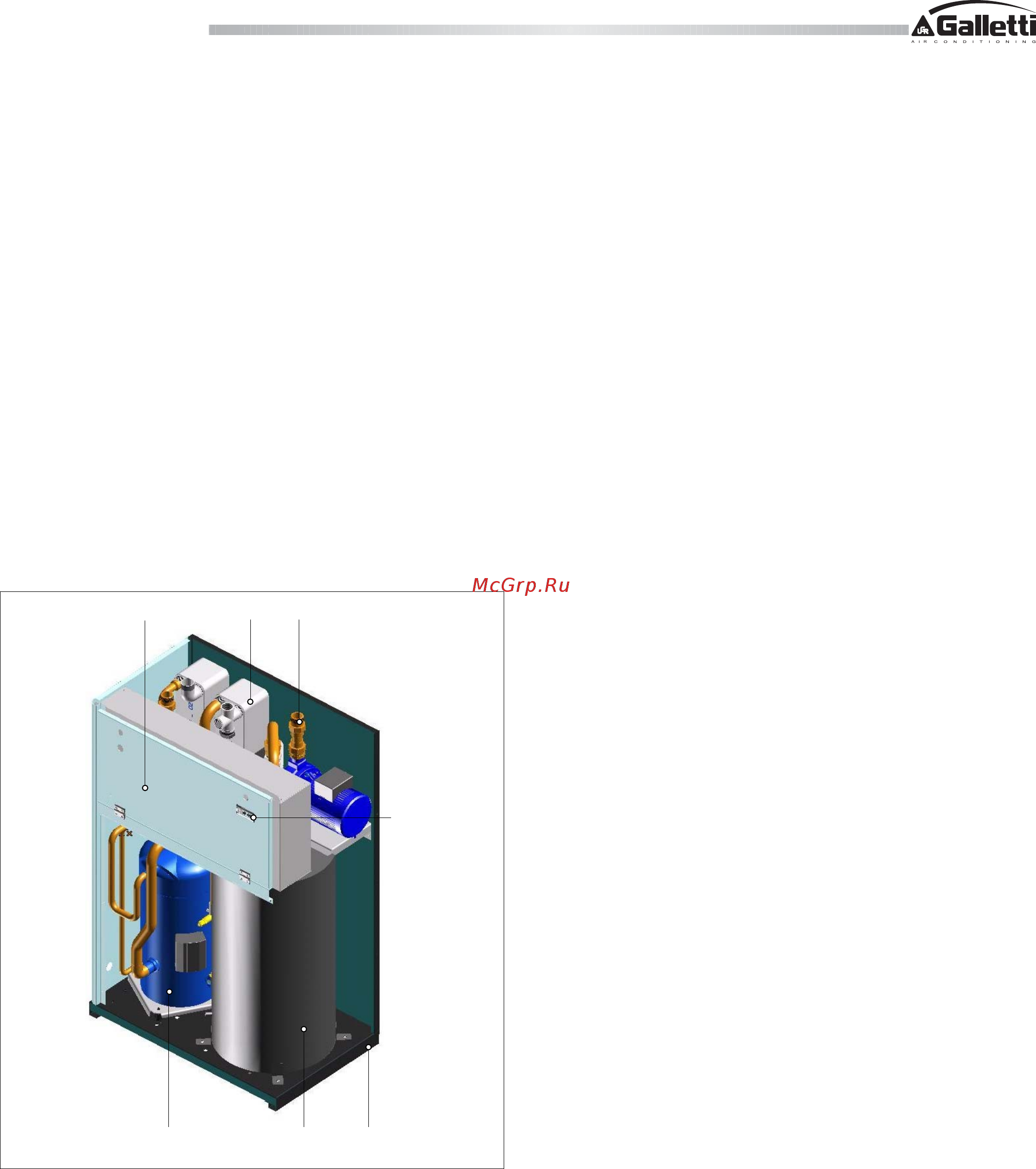

2 DESCRIZIONE UNITÀ
A- Quadro elettrico realizzato e cablato in accordo alla direttiva CEE 72/
23, alla direttiva 89/336 sulla compatibilità elettromagnetica ed alle
norme ad essa collegabili
B- Tutte le macchine hanno connessioni idrauliche verso l’alto,
contribuendo così ad una notevole limitazione degli spazi tecnici
necessari all’installazione ed alla manutenzione. E’ presente a
richiesta un dispositivo di controllo del flusso dell’acqua. in aggiunta
a tale dispositivo è predisposta una sonda di temperatura acqua in
uscita con funzione di termostato antigelo.
C- Sono utilizzati solo scambiatori a piastre saldobrasate realizzate in
acciaio inox.
D- Controllo a microprocessore; la versione Base, presente sulle
macchine standard, è costituita dal controllo Chiller.
E- Basamento portante in lamiera zincata verniciata. La pannellatura
perimetrale realizzata in lamiera zincata verniciata a forno con polveri
epossipoliesteri (RAL 7035) contribuisce ad una estetica gradevole
adatta ad installazioni anche in ambienti residenziali
F- A richiesta è possibile dotare le unità di elettropompa e serbatoio di
accumulo incorporati alla macchina; quest’ultimo è posto sulla
mandata del circuito idraulico.
G- Sulle unità MCW - MCR sono utilizzati solo compressori di tipo Scroll.
3 CARATTERISTICHE COSTRUTTIVE
STRUTTURA
La serie MCW - MCR è realizzata con basamento portante in lamiera zincata
verniciata a polveri epossipoliestere polimerizzate in forno a 180oC e
pannellatura perimetrale realizzata in Peraluman (lega alluminio / magnesio
5005) per un’efficace protezione contro gli agenti corrosivi.
L’Unità è completamente chiusa, ma accessibile su 3 lati con pannelli
facilmente rimovibili per semplificare al massimo tutte le operazioni di
manutenzione e/o controllo; tutta la manutenzione ordinaria è realizzabile dal
fronte della macchina.
Per il sollevamento dell’unità sono previsti dei fori ø 50 mm sul basamento
in cui infilare i tubi di sollevamento e da cui avere accesso al fissaggio dei
piedini antivibranti, che in ogni caso, visto l’utilizzo esclusivo di compressori
Scroll, non sono indispensabili.
Tutte le viterie ed i sistemi di fissaggio sono realizzati in materiali INOX non
ossidabili, oppure in acciai al carbonio con trattamenti superficiali di
passivazione.
CIRCUITO FRIGORIFERO
Il circuito frigorifero è realizzato impiegando esclusivamente componenti di
primaria marca e operatori qualificati ai sensi della Direttiva 97/23 per tutte
le operazioni di brasatura.
Tutte le macchine sono monocircuito.
COMPRESSORI
Sulle unità sono utilizzati solo compressori di tipo scroll, con protezione
termica sugli avvolgimenti e riscaldatore elettrico del carter (pompa di calore)
COMPONENTI FRIGORIFERI
- Filtro deidratare a setaccio molecolare.
- Spia di flusso con indicatore di umidità.
- Valvola termostatica con equalizzazione esterna e funzione MOP integrata.
- Valvola di espansione elettrica a controllo elettronico per l’ottimizzazione
energetica nelle medie stagioni (accessorio).
- Valvola inversione di ciclo (solo pompe di calore).
- Valvole unidirezionali (solo pompa di calore).
- Ricevitore di liquido (solo pompe di calore).
- Pressostati alta e bassa pressione.
- Valvoline schrader per controllo e/o manutenzione.
SCAMBIATORI DI CALORE LATO ACQUA
Sono utilizzati solo scambiatori a piastre saldobrasate realizzate in acciaio
inox austenitico AISI 304 con connessioni in AISI 304 L caratterizzato da un
ridotto tenore di carbonio per facilitare le operazioni di brasatura.
CONDENSATORE REMOTO - OPTIONAL (SOLO PER LE UNITÀ MCR)
Realizzato nella geometria 25x21.65 con tubo da
3
/
8
”, è costituito da alette
in alluminio spessore 0,10 mm e tubi di rame mandrinati sulle medesime per
garantire il completo contatto. Sono disponibili esecuzioni silenziate per tale
componente ed anche l’opzione del controllo di condensazione mediante
regolazione della velocità dei ventilatori.
Il dispositivo di controllo di condensazione (optional) è parte integrante del
condensatore remoto e non richiede, ad esclusione delle versioni in pompa
di calore, collegamenti elettrici con la motoevaporante.
Gli scambiatori a pacco alettato sono realizzati con tecnologie di scambio
avanzate, alette louvered e tubi rigati internamente, per la riduzione dei volumi
e quindi delle cariche di refrigerante.
SEZIONE AERAULICA - OPTIONAL (CONDENSATORI REMOTI E DRY COOLER)
I ventilatori adottati sono di tipo assiale con pale a profilo alare. I ventilatori
sono bilanciati staticamente e dinamicamente su due piani, dotati di griglia
di protezione conforme alle EN 60335 - DIN31001-1-2 e montati con
interposizione di gommini antivibranti per ridurre la propagazione di vibrazioni
durante le fasi di modulazione di velocità (optional).
B
E
C
D
F
A
G
I dati tecnici e dimensionali riportati nella presente documentazione possono
subire variazioni orientate al miglioramento del prodotto.
Per contattare l'azienda, per qualsiasi informazione o segnalazione: info@galletti.it
Per conoscere il peso di ciascuna unità, fare riferimento alla tabella del paragrafo
dati tecnici nominali.
