Установка проектора 15
Получение нужного размера
проецируемого изображения
Размер проецируемого изображения зависит от расстояния между объективом
проектора и экраном, настройки масштабирования и видеоформата.
Исходным форматом для данного проектора является 4:3. Чтобы обеспечить
полноформатную 16:9 (широкоэкранную) проекцию изображения, проектор может
менять размер и масштаб широкоэкранного изображения в соответствии с исходной
шириной изображения проектора. При этом высота изображения пропорционально
уменьшается и составляет 75% исходной
высоты изображения проектора.
Проектор нужно располагать перпендикулярно экрану, в горизонтальной
плоскости (например, на столе), сориентировав его по центру экрана. Это
позволит избежать перекоса изображения из-за проецирования под углом (или на
косо расположенную поверхность).
При установке проектора под потолком его необходимо монтировать в
перевернутом положении, чтобы луч проектора имел небольшой
наклон вниз.
Как видно из схемы на стр. 17, нижний край проецируемого изображения
смещается в вертикальном направлении относительно горизонтальной плоскости
проектора. (При установке проектора под потолком это относится к верхнему
краю проецируемого изображения).
Если проектор располагается на большем удалении от экрана, размер
проецируемого изображения увеличивается, и пропорционально увеличивается
вертикальное смещение.
При
определении положения экрана и проектора необходимо учесть как размер
проецируемого изображения, так и величину вертикального смещения, которые
прямо пропорциональны расстоянию от проектора до экрана.
BenQ предлагает таблицу размеров экрана в формате 4:3, чтобы помочь вам
выбрать идеальное расположение для вашего проектора. Необходимо учитывать
два размера: проекционное расстояние до центра экрана (по горизонтали
) и
вертикальное смещение границы изображения относительно горизонтальной
плоскости проектора.
Определение положения проектора для заданного
размера экрана
1. Выберите размер экрана.
2. В таблице на стр. 17 найдите (в левых столбцах "Размер экрана") размер
экрана, наиболее близкий к размеру вашего экрана. В той же строке справа (в
столбце "Среднее"), найдите соответствующее среднее расстояние от
проектора до экрана. Данное значение и будет представлять собой
расстояние проецирования.

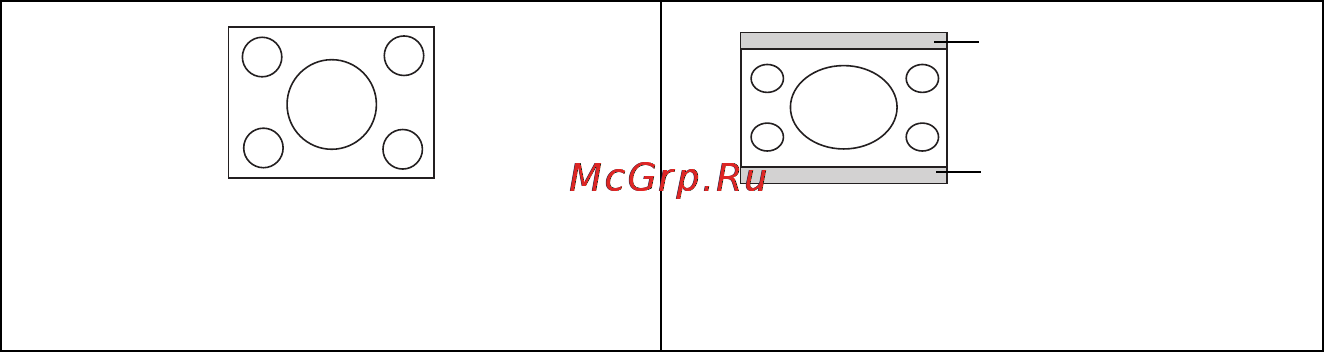

Изображение в
формате 4:3
на экране 4:3
Изображение формата 16:9
на экране 4:3
Темная полоса
(12,5% высоты)
Темная полоса
(12,5% высоты)
