Установка проектора 17

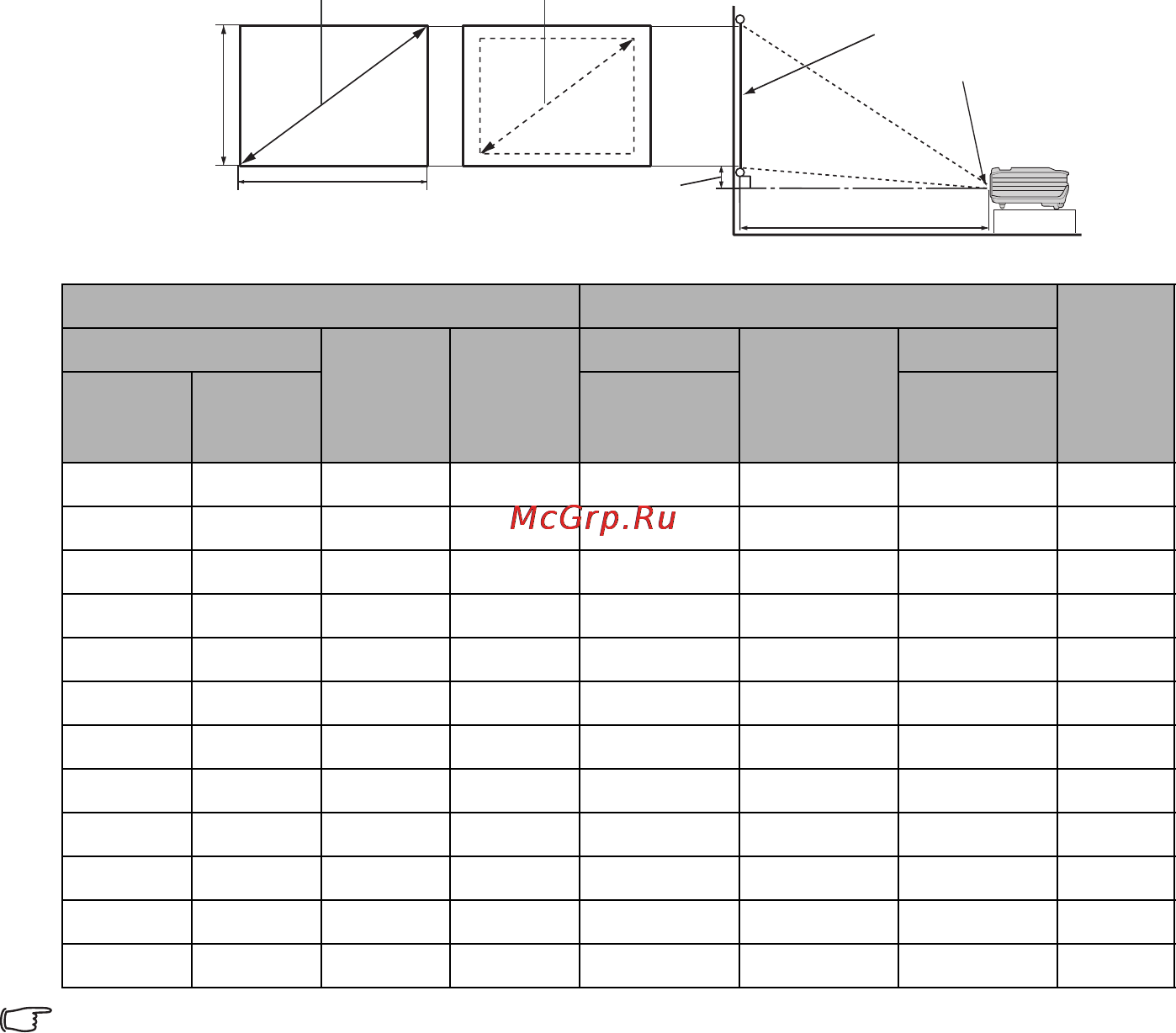

Параметры проецирования
Перед расчетом нужного положения проектора определите положение центра
объектива в разделе "Габаритные размеры" на стр. 63.
Размеры приводятся с допуском в 3% в связи с отклонениями характеристик
оптических компонентов.
В случае стационарной установки проектора BenQ рекомендует до окончательной
установки проектора физически измерить размер проецируемого изображения и
расстояние проектора после установки проектора на место, чтобы внести поправку на
оптические характеристики проектора. Это позволит определить точное расположение
проектора, являющееся оптимальным для выбранного места установки.
Размер экрана Расстояние до экрана (в мм) Вертик
альное
смеще
ние
(в мм)
Диагональ
Ш (мм) В (мм)
Мин.
Среднее
Макс.
дюймы мм
(макс.
масштаб)
(мин.
масштаб)
30 762 610 457 1132 1189 1245 23
40 1016 813 610 1509 1585 1660 30
50 1270 1016 762 1887 1981 2075 38
60 1524 1219 914 2264 2377 2491 46
80 2032 1626 1219 3019 3170 3321 61
100 2540 2032 1524 3774 3962 4151 76
120 3048 2438 1829 4528 4755 4981 91
150 3810 3048 2286 5660 5943 6226 114
200 5080 4064 3048 7547 7925 8302 152
220 5588 4470 3353 8302 8717 9132 168
250 6350 5080 3810 9434 9906 10377 191
300 7620 6096 4572 11321 11887 12453 229
<H>
<W>
Макс. масштаб Мин. масштаб
Расстояние проецирования
Центр объектива
Экран
Вертикальное
смещение
