Benq MP515 [9/68] Внешний вид проектора
![Benq MP515 [9/68] Внешний вид проектора](/views2/1005802/page9/bg9.png)
Введение 9

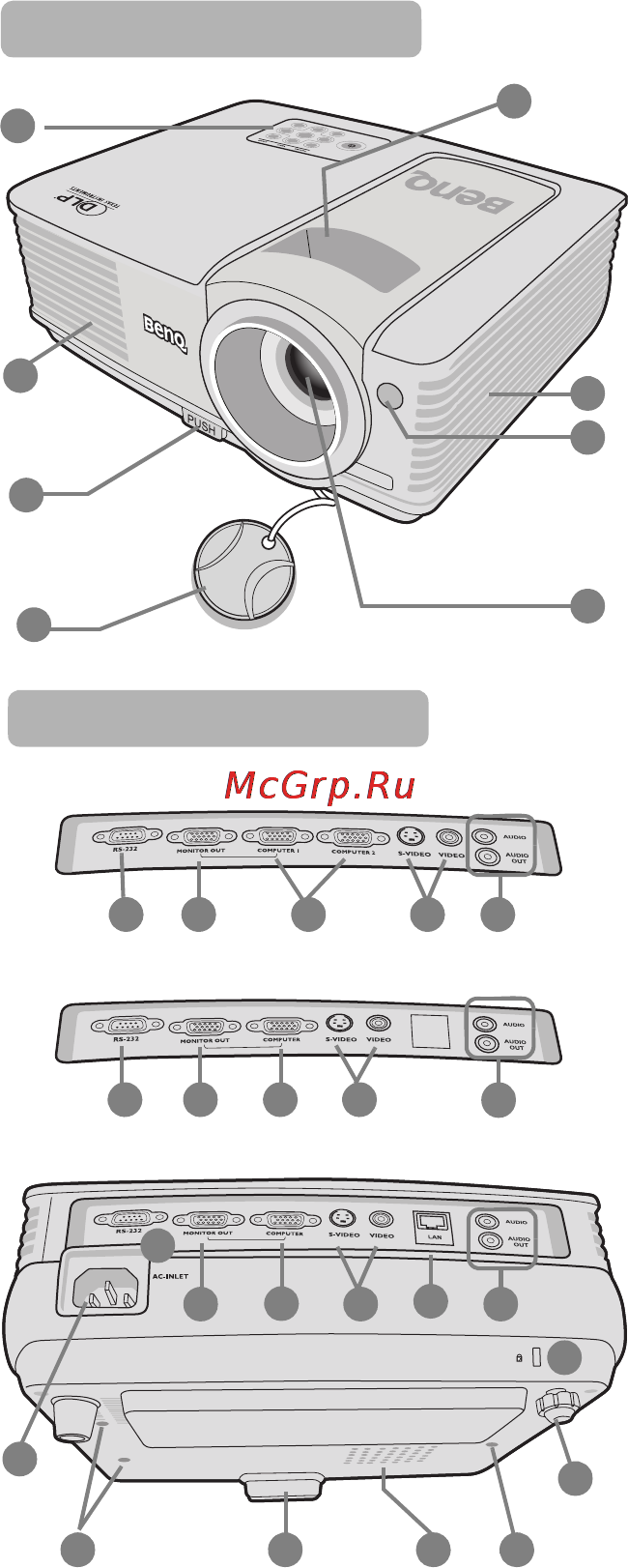

Внешний вид проектора
1. Внешняя панель управления
(См. "Элементы управления и
функции" на стр. 10)
2. Выпускное отверстие (выход
горячего воздуха)
3. Кнопка быстро выпускающегося
регулятора
4. Крышка объектива
5. Кольцо фокусировки и регулятор
масштаба
6. Вентиляционное отверстие (вход
охлаждающего воздуха)
7. Инфракрасный датчик ДУ на
передней панели
8. Проекционный объектив
9. Гнездо шнура питания
10. Разъем для замка Kensington
(защита от
кражи)
11. Задняя регулируемая ножка
12. Отверстия для потолочного
монтажа
13. Крышка лампы
14. Гнездо RS232
15. Выход сигнала RGB
16. Вход сигнала ПК (RGB)/
Component Video (YPbPr/ YCbCr)
17. Вход S-Video
Вход Video
18. Вход ЛВС RJ45
19. Вход Audio
Выход Audio
Вид спереди-сверху
1
5
7
8
3
6
2
4
Вид снизу-сбоку
12
9
11
14 16
15
17
17
13
12
10
(MP515)
(MP525/MP575)
18
(MP526/MP576)
16
15
15 19
14 16 17
3
19
14
19
