Подключение18
Подключение
При подключении источника сигнала к проектору обеспечьте следующее:
1. Перед выполнением любых подключений обязательно выключите все
оборудование.
2. Для каждого источника сигнала используйте соответствующий кабель.
3. Кабели должны быть плотно вставлены в разъемы.
• Некоторые из указанных ниже кабелей могут не входить в комплект поставки
данного проектора (см. "Комплект поставки" на стр. 8). Их можно приобрести в
магазинах электронной техники.
• О методах подключения см. на стр. 19-22.

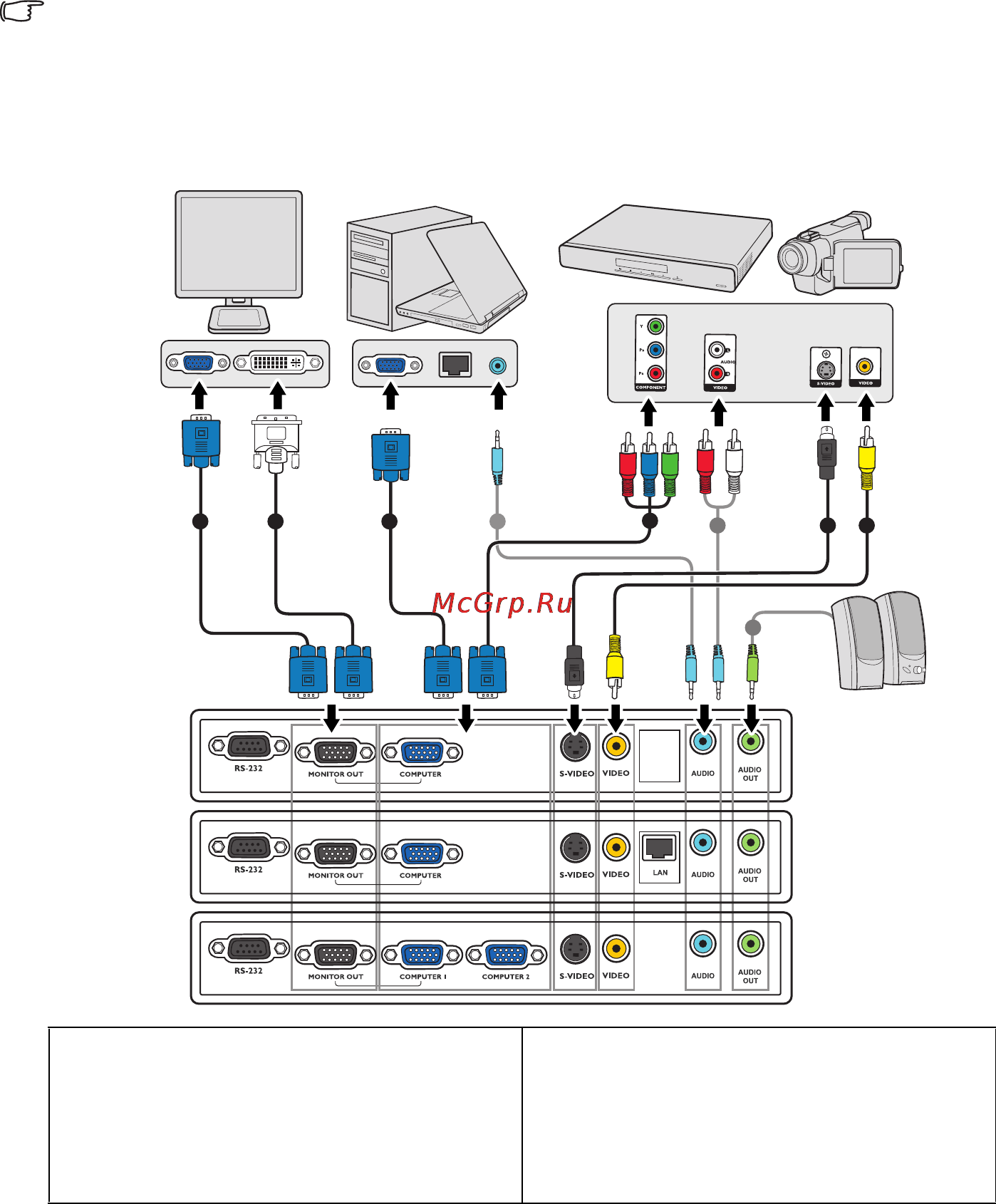

1. Кабель VGA
2. Переходной кабель
«VGA—DVI-A»
3. Переходной кабель «Component
Video–VGA (D-Sub)»
4. Кабель S-Video
5. Видеокабель
6. Аудиокабель
1 2 1
3
4 5
6
6
6
Портативный или
настольный компьютер
Динамики
или
Устройство аудио/видео
Монитор
(DVI)(VGA)
(MP515)
(MP525/MP575 )
(MP526/MP576)
