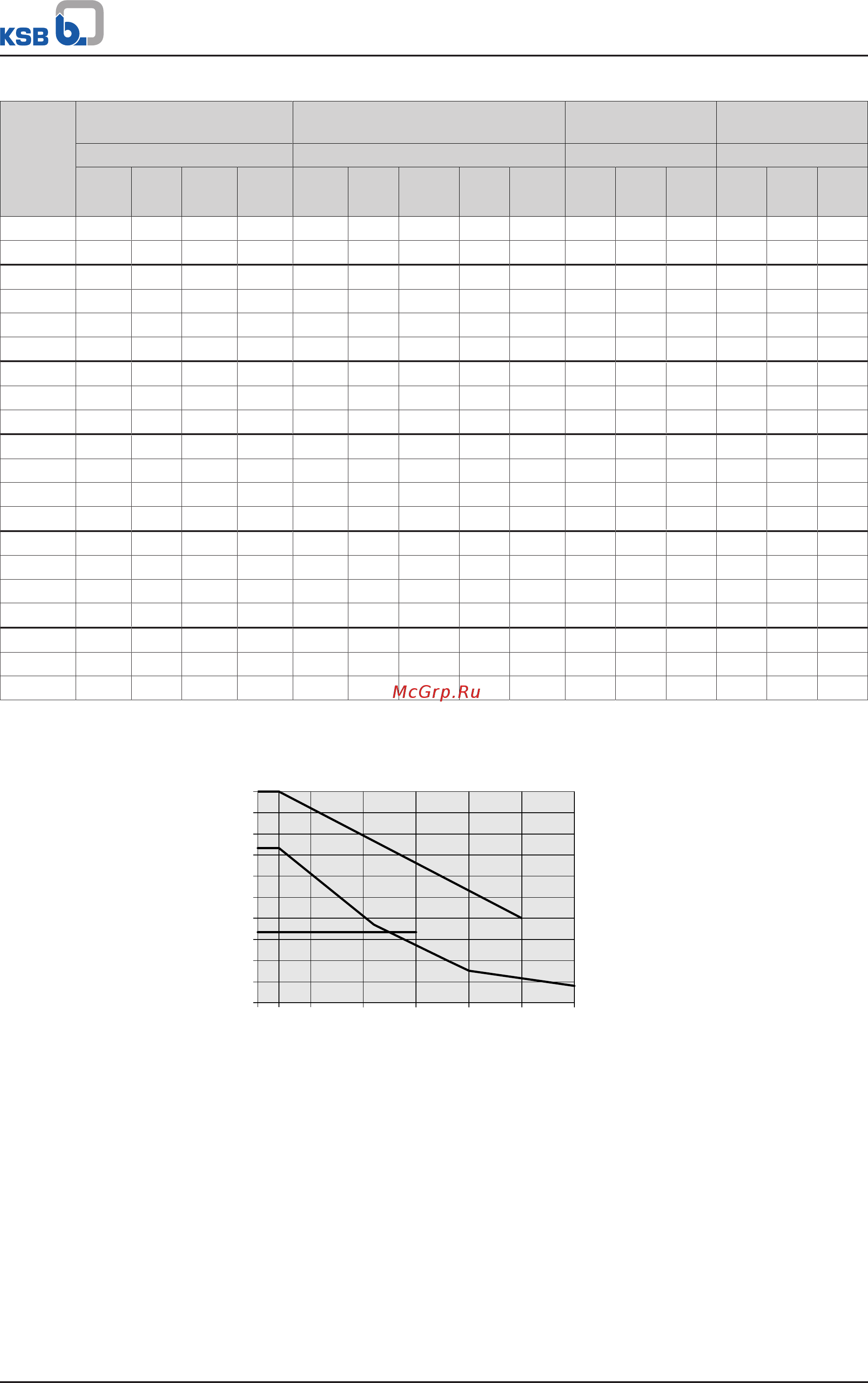

5 Установка / Монтаж
28 из 72
HPK-L
Типоразмеры
Всасывающий патрубок Напорный патрубок Всасывающий
патрубок
Напорный
патрубок
[H] [H] [Н.м] [Н.м]
F
x
F
y
F
z
F
рез
.
F
x
F
y
раст
.
+
F
y
сж
.
- F
z
F
рез
.
M
x
M
y
M
z
M
x
M
y
M
z
80-315 3700 2400 2950 3800 1700 1100 2150 1400 2200 2750 2100 1400 1450 1100 750
80-400 3700 2400 2950 3800 1700 1100 2150 1400 2200 2750 2100 1400 1450 1100 750
100-200 3700 2400 2950 3800 2150 1350 2700 1750 2800 2750 2100 1400 2000 1500 1000
100-250 3700 2400 2950 3800 2150 1350 2700 1750 2800 2750 2100 1400 2000 1500 1000
100-315 3700 2400 2950 3800 2150 1350 2700 1750 2800 2750 2100 1400 2000 1500 1000
100-400 3700 2400 2950 3800 2150 1350 2700 1750 2800 2750 2100 1400 2000 1500 1000
125-250 4700 3100 3750 4750 2950 1850 3700 2400 3800 3450 2650 1750 2750 2100 1400
125-315 4700 3100 3750 4750 2950 1850 3700 2400 3800 3450 2650 1750 2750 2100 1400
125-400 4700 3100 3750 4750 2950 1850 3700 2400 3800 3450 2650 1750 2750 2100 1400
150-250 7350 4700 5700 7400 3750 2350 4700 3100 4850 5300 3850 2650 3450 2650 1750
150-315 7350 4700 5700 7400 3750 2350 4700 3100 4850 5300 3850 2650 3450 2650 1750
150-400 7350 4700 5700 7400 3750 2350 4700 3100 4850 5300 3850 2650 3450 2650 1750
150-500 7350 4700 5700 7400 3750 2350 4700 3100 4850 5300 3850 2650 3450 2650 1750
200-250 7350 4700 5700 7400 5700 3550 7350 4700 7400 5300 3850 2650 5300 3850 2650
200-315 10000 6700 8000 10450 5700 3550 7350 4700 7400 7500 5700 3650 5300 3850 2650
200-400 10000 6700 8000 10450 5700 3550 7350 4700 7400 7500 5700 3650 5300 3850 2650
200-500 10000 6700 8000 10450 5700 3550 7350 4700 7400 7500 5700 3650 5300 3850 2650
250-315 12000 8000 10000 12800 8000 5000 10000 6700 10450 9150 6900 4500 7500 5700 3650
250-400 12000 8000 10000 12800 8000 5000 10000 6700 10450 9150 6900 4500 7500 5700 3650
250-500 12000 8000 10000 12800 8000 5000 10000 6700 10450 9150 6900 4500 7500 5700 3650
Величина коррекции в зависимости от материала и температуры (см. приведенную
диаграмму).
1,00
0,75
0,80
0,85
0,90
0,95
0,50
0,55
0,60
0,65
0,70
400350300250200150120
JL1040
GP240GH+N
JS1025
1.4408
°C
Фактор поправки
Рис.12: Диаграмма температурной коррекции
При материале 1.7706 необходимость в снижении отсутствует.
5.4.3 Места дополнительных присоединений
Насос функционирует без постороннего охлаждения.
Для торцевого уплотнения не требуется ни охлаждающей, ни затворной, ни
промывочной жидкости.
