9 Прилагаемая документация
64 из 72
HPK-L
9 Прилагаемая документация
9.1 Общая схема со спецификацией деталей

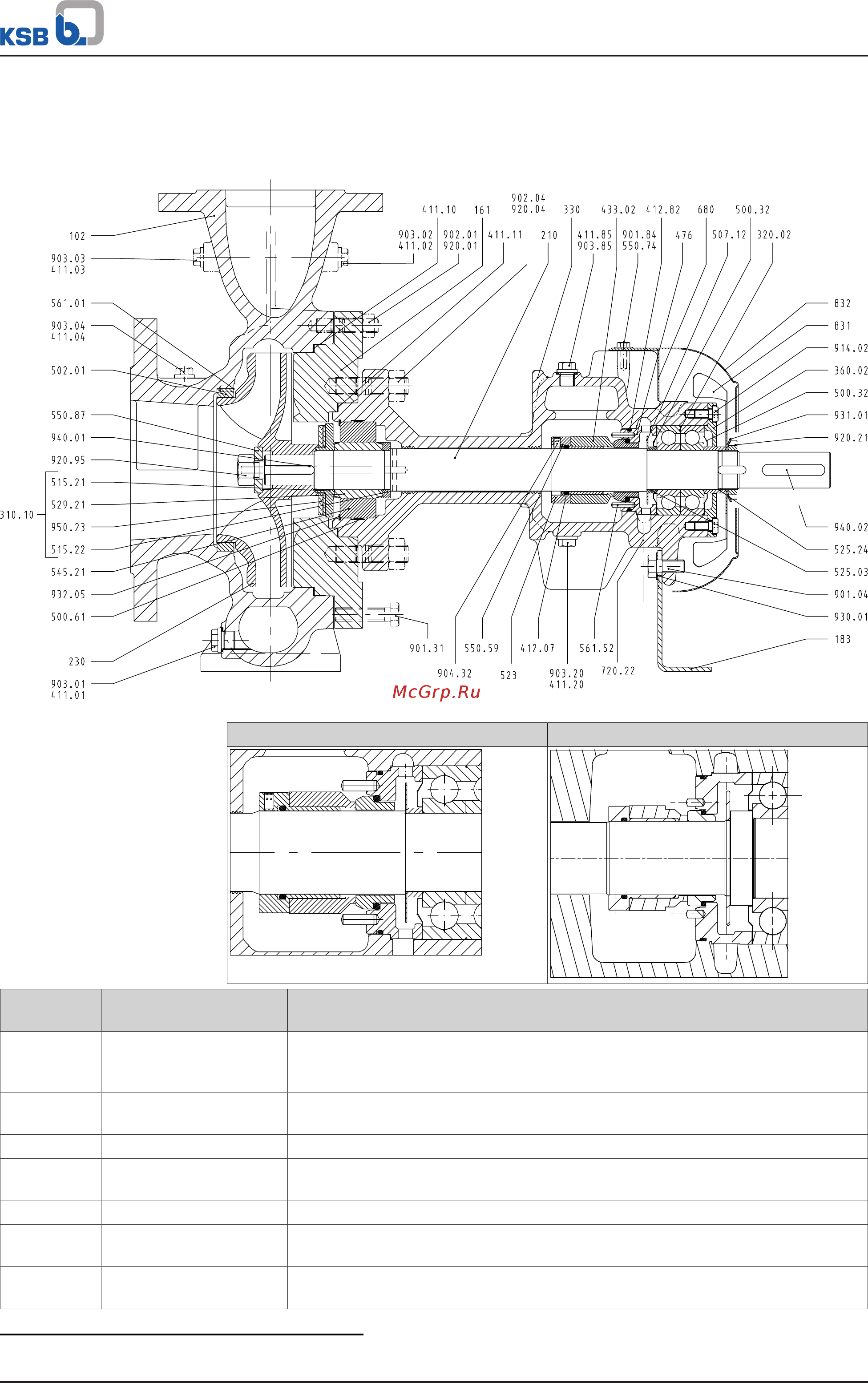

Рис.19: Чертеж общего вида HPK-LS/LE/LS4/LE4
Подшипниковый кронштейн P04 Подшипниковый кронштейн P05/P06
Номер
детали
Наименование детали Комплект поставки
102 Спиральный корпус С уплотнительным кольцом 411.01/.02/.03/.04/.10, щелевым кольцом
502.01
13)
, цилиндрическим штифтом 561.01
13)
, шпилькой 902.01, резьбовой
пробкой 903.01/.02/.03/.04, шестигранной гайкой 920.01
161 Крышка корпуса С уплотнительным кольцом 411.11, винтом с шестигранной головкой
901.31, шпилькой 902.04, шестигранной гайкой 920.04
183 Опорная лапа С винтом с шестигранной головкой 901.04, пружинной шайбой 930.01
*210 Вал С шайбой 550.87, шлицевой гайкой 920.21, шестигранной гайкой 920.95,
стопорной шайбой 931.01, призматической шпонкой 940.01/.02
230 Рабочее колесо
*310.10 Подшипник скольжения
(втулка)
С зажимными кольцами 515.21/.22, втулкой подшипника 529.21,
тарельчатой пружиной 950.23
*320.02 Радиально-упорный
шарикоподшипник
13) Только для HPK-LS/LS4
