84
Глава 8. Дополнительные функции
Группа Дисплей
Наименование параметра
Значе
ние
Диапазон
По
умолчанию
Ед.
измер.
Частота
Команда ПУСК
P7 (JOGFX)
F20

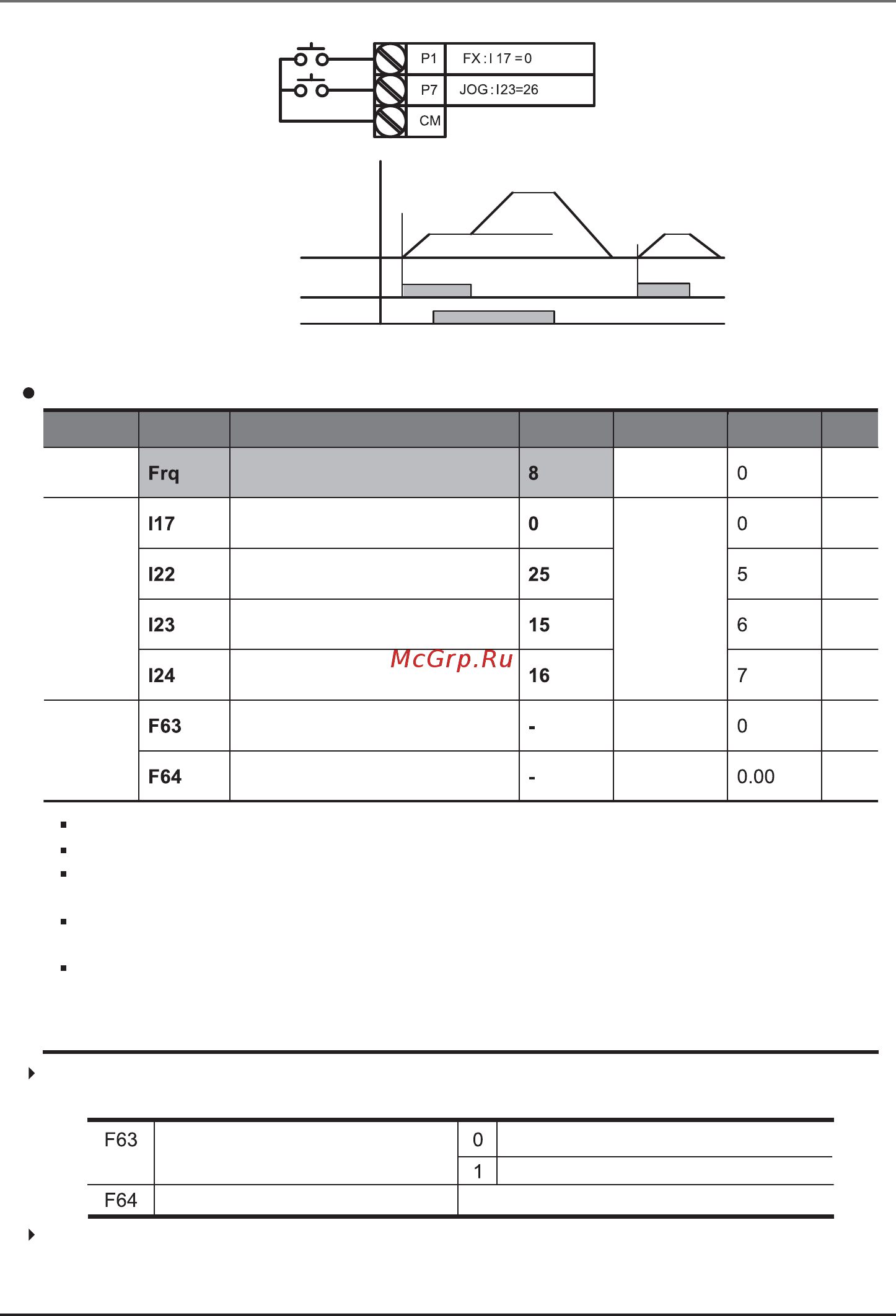

8.3 Режим Up/Down
Сохранение значения Up/Down
Группа
Drive
Группа
I/O
Функц.
группа
1
Установка частоты
Многофункциональный
вход P1
Многофункциональный
вход P6
Многофункциональный
вход P7
Многофункциональный
вход P8
Сохранение частоты Up/Down
Значение частоты Up/Down
0 – 8
0 – 27
0 – 1
Установите значение 8 в параметре Frq группы Drive
Выберете цифровые входы для режима Up/Down
Если вы выбрали входы P7, P8, установите 15 (увеличение частоты) и 16
(уменьшение частоты) в параметрах I23, I24 группы I/O.
Если вы выбрали вход P6 для команды стирания частоты Up/Down, установите 25
(обнуление частоты Up/Down) в параметре I22 группы I/O.
Функция сохранения частоты Up/Down: если F63 (Сохранение частоты Up/Down)
установлен в 1, частота перед торможением или остановкой преобразователя
сохраняется в F64.
При работе в режиме Up/Down можно обнулить сохраненную частоту подачей сигнала
на цифровой вход.
Сохранение частоты Up/Down
Значение частоты Up/down
Частота Up/Down не сохраняется
Частота Up/Down сохраняется в F64
Сохраненное значение частоты
Если сигнал обнуления сохраненной частоты подан на вход во время
увеличения/уменьшения частоты командой Up/Down, то он игнорируется и
сохраненная частота не обнуляется.
