211
ВНИМАНИЕ

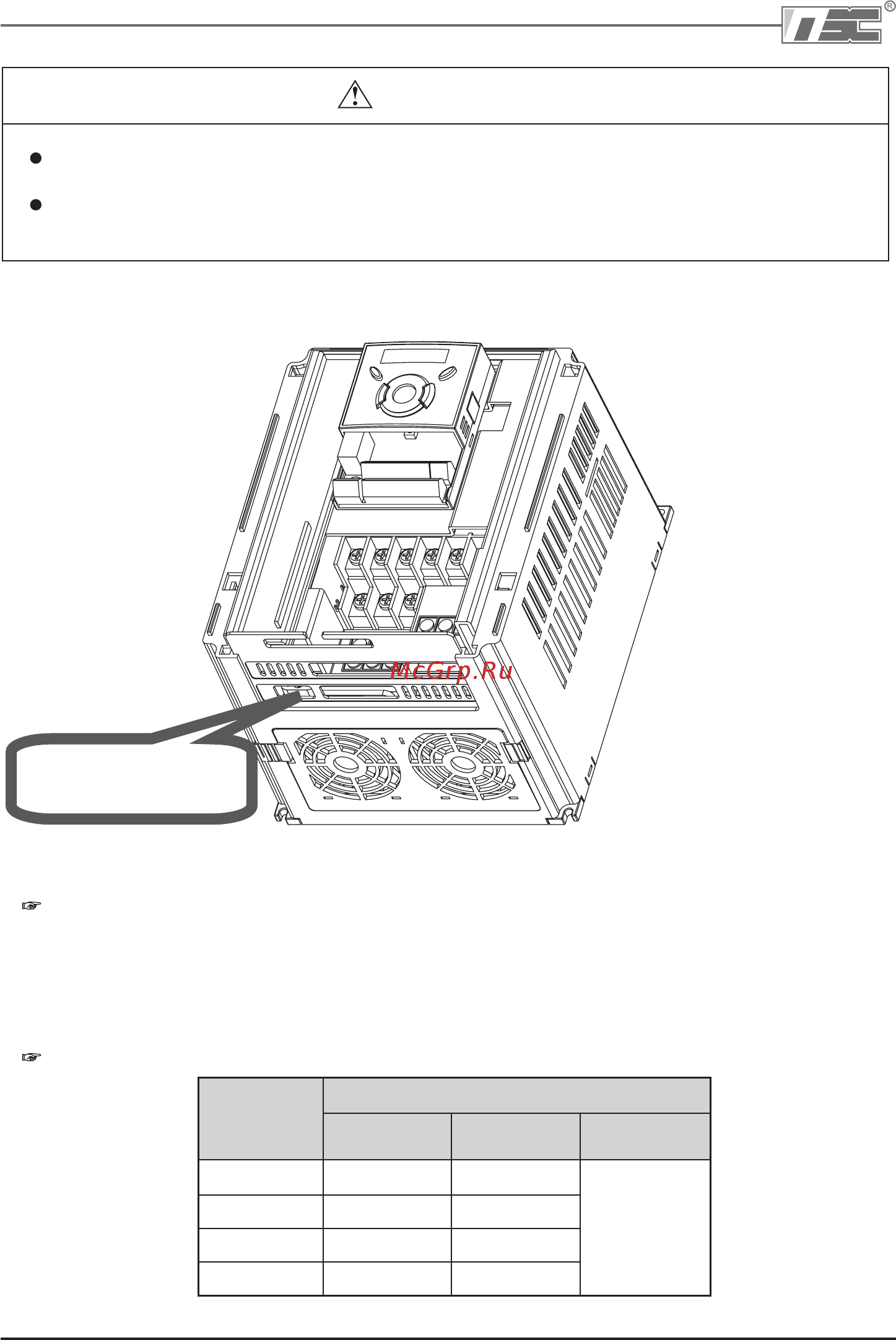

Отверстие для доступа
к клемме
2 мм
2
3,5 мм
2
Используйте специальный 3 тип метода заземления (полное сопротивление
относительно земли: менее 10 Ом) для частотных преобразователей класса 460 В.
Используйте специальную клемму заземления для заземления частотного
преобразователя. Не использовать винты корпуса или каркаса и т.п. для заземления.
Примечание: Процедура заземления:
1. Снимите переднюю крышку.
2. Подсоедините провод заземления к клемме заземления через
кабель, как показано на рисунке выше. Установив отвертку в
вертикальном положении, плотно затяните винт.
Примечание: Инструкции по проведению работ по заземлению:
Мощность
преобразо
вателя
0,4 – 4,0 кВт
Размер
провода
Винт
клеммы
Метод
заземления
Класс 400 В
Специальный
тип 3
5,5 – 7,5 кВт
М3
М4
8 мм
2
11 – 15 кВт
М5
14 мм
2
18,5 – 22 кВт
М5
ООО “ПневмоЭлектроСервис”
