123
Увеличьте мощность двигателя и
частотного преобразователя или
уменьшите нагрузку.
Уменьшите диапазон значений
момента вращения.
Увеличьте время разгона /
торможения.
Замените на преобразователь с
подходящими характеристиками.
Возобновите работу после
остановки двигателя или используйте
H22 (Старт на вращ. двигатель).
Проверьте внешнее подключе.
Проверьте механический тормоз.
Отображае
мый символ
ДействиеПричина

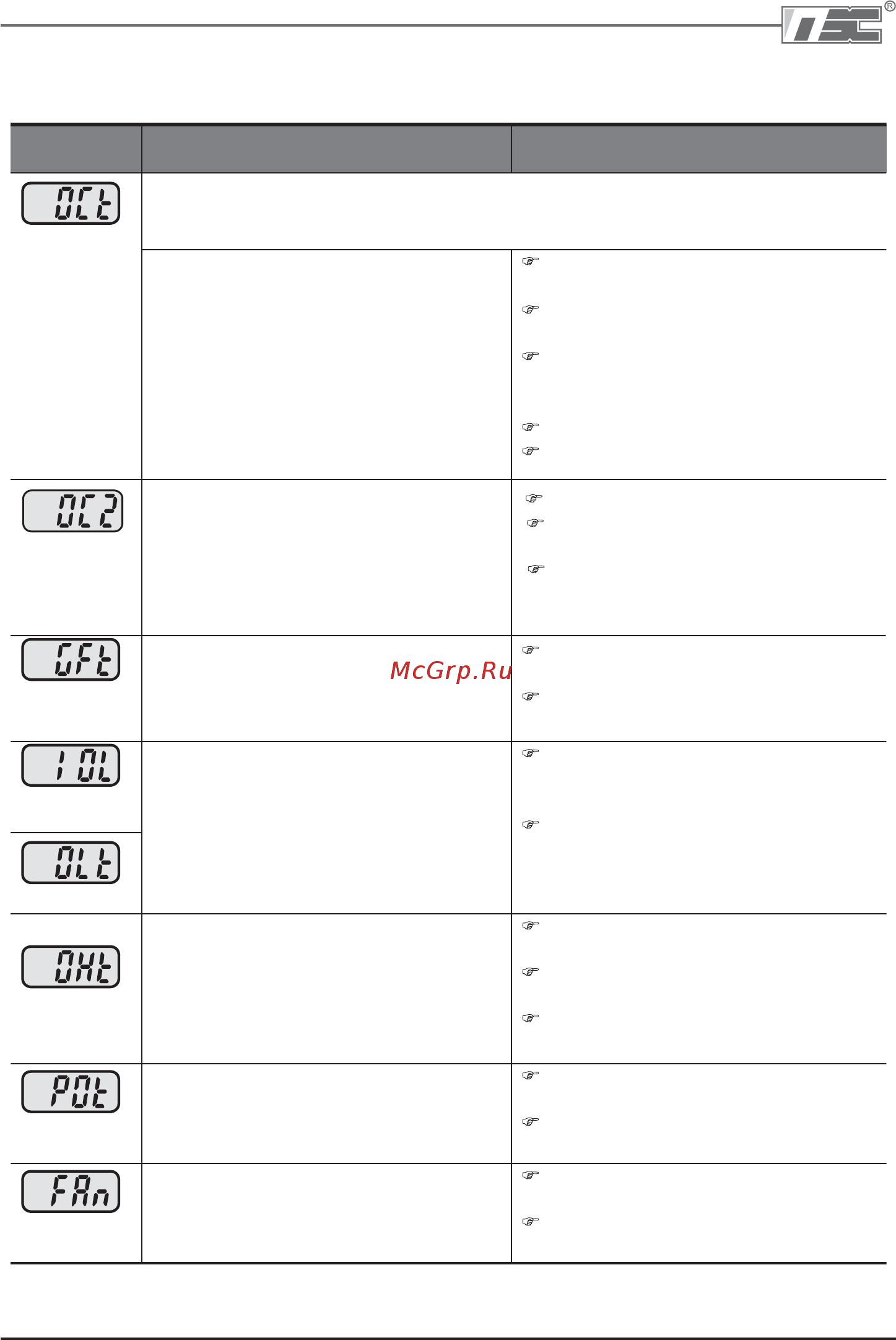

12.2 Устранение неисправностей
Предупреждение: Когда случается сбой по причине перегрузки по току,
работа должна быть возобновлена после устранения причины во избежание
повреждений IGBTмодуля внутри преобразователя.
Время разгона/торможения слишком
малое по сравнению с инерцией
нагрузки.
Нагрузка превышает номинальные
характеристики преобразователя.
Преобразователь включается на
работающий двигатель.
Короткое замыкание с выходной
цепи или пробой на землю.
Сбой в работе механич. тормоза.
Происходит ток замыкания на землю
на выходном подключении преобра
зователя. Изоляция двигателя
повреждена изза воздействия тепла.
Проверьте подключение выходной
клеммы.
Замените двигатель.
Нагрузка выше номинальных
характеристик частотного
преобразователя.
Установлен слишком большой
диапазон значений момента
вращения.
В системе охлаждения возникли
сбои.
Старый вентилятор не заменили на
новый.
Температура окружающей среды
слишком высокая.
Проверьте, не засоряют ли
посторонние материалы радиатор.
Замените старый вентилятор
охлаждения на новый.
Температура окружающей среды
не должна превышать 50
0
C.
Сбой в выходном контакторе.
Потеря фазы в выходных
соединительных проводах.
Проверьте выходной контактор.
Проверьте подключение выхода.
Проверьте слот вентилятора и
удалите засоряющие вещества.
Замените вентилятор.
Попадание посторонних веществ в
слот вентилятора охлаждения.
Преобразователь использовался без
замены вентилятора охлаждения.
Сверхток
Ток
замыкания
на землю
Перегрузка
Отключение
Перегрев
радиатора
Потеря фазы
Сбой
вентилятора
Сверхток 2
Короткое замыкание между верхним
и нижним значениями модуля IGBT.
Короткое замыкание на выходе
преобразователя.
Время разгона/торможения велико
по сравнению с CD
2
.
Проверьте IGBT.
Проверьте выходное
подсоединение.
Увеличьте время
разгона/торможения.
ООО “ПневмоЭлектроСервис”
