Глава 8 Дополнительные функции
8-52
1 : Auto-B
Переход к следующему шагу осуществляется, если активирован вход, запрограммированный на Go-Step и

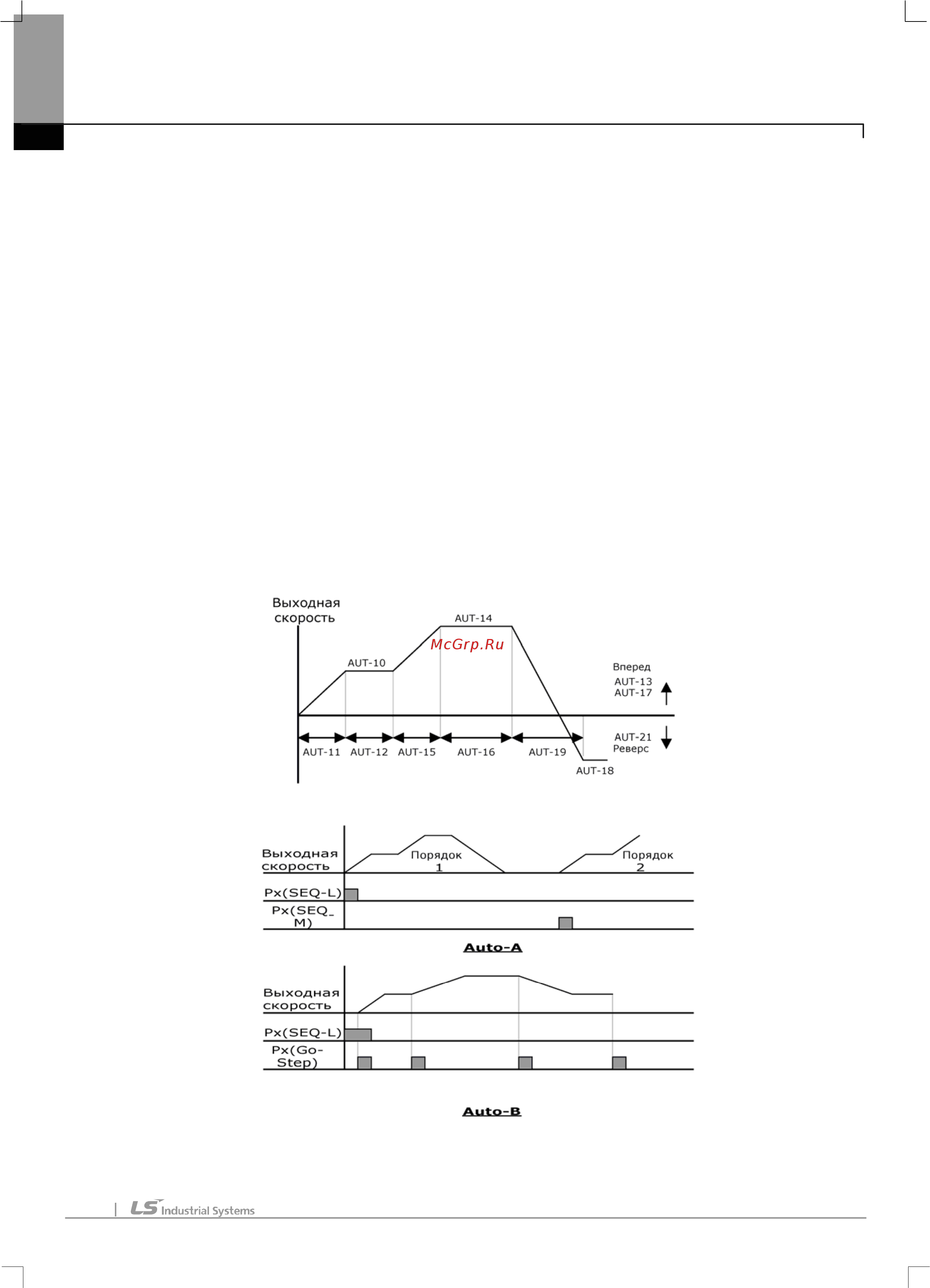

один из входов, запрограммированный на SEQ-L или SEQ-M. Диаграмма перехода показана ниже.
AUT-02 Auto Check: Установка времени определения одновременной активации входов SEQ-L и SEQ-M.
Если один из входов активирован, другой вход ожидает активации в течение заданного времени. Если другой
вход активирован в это время, входы
считаются активированными одновременно.
AUT-04 Step Number: Устанавливает количество шагов последовательных операций. Для каждого шага
отображается частота, время разгона/торможения, времени работы на заданной частоте и направление
вращения.
AUT-10 Seq 1/1 Freq: Отображает частоту шага 1 первой последовательности. Первая цифра 1 или 1/1,
обозначает номер последовательности, а вторая цифра 1 обозначает номер шага. Например, если
дискретный вход задан как 42 (SEQ-2), последовательность
операций начнется с шага установленного в Seq
2/1 Freq.
AUT-11 Seq 1/1 XcelT: Установка времени разгона/торможения для установленной в AUT-10 частоты.
AUT-12 Seq 1/1 StedT: Устанавливает время работы на заданной в параметре AUT-10 частоте.
AUT-13 Seq 1/1 Dir : Устанавливает направление вращения.
