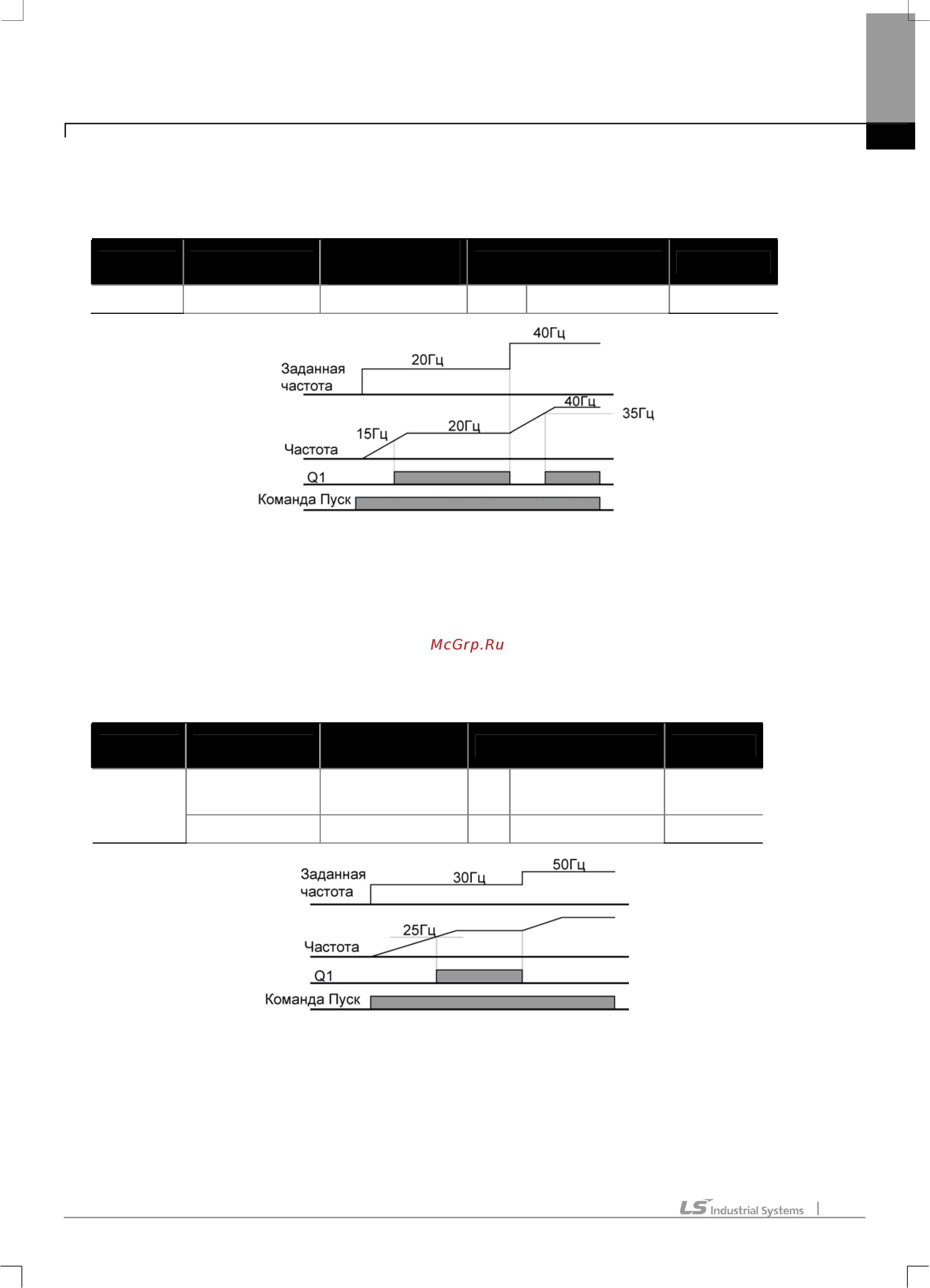

Глава 9 Функции мониторинга
9-11
Полоса определения частоты задается следующим образом. Ниже показана диаграмма срабатывания при
полосе определения частоты в 10 ГЦ.
Группа Код №
Индикация на
дисплее
Начальные установки Ед. изм
OUT 58 FDT Band (Hz) - 10.00 Гц
2 : FDT-2
Выход активен, если одновременно выполнены следующие условия: заданная частота равна значению FDT
Frequency и [абсолютное значение (заданная частота – определенная частота) < полосы определения
частоты /2 ] & [ FDT-1 ]
Рассмотренный пример предполагает, что полоса определения частоты составляет 10 Гц и определенная
частота составляет 30 Гц.
Группа Код №
Индикация на
дисплее
Начальные установки Ед. изм
57
FDT
Frequency
- 30.00 Гц
OUT
58 FDT Band (Hz) - 10.00 Гц
3 : FDT-3
Выход срабатывает, если выходная частота отвечает следующим условиям:
абсолютное значение(определенная частота – выходная частота) < полоса определения частот /2
