Ls SV055iP5A-4NOL [104/198] Внимание

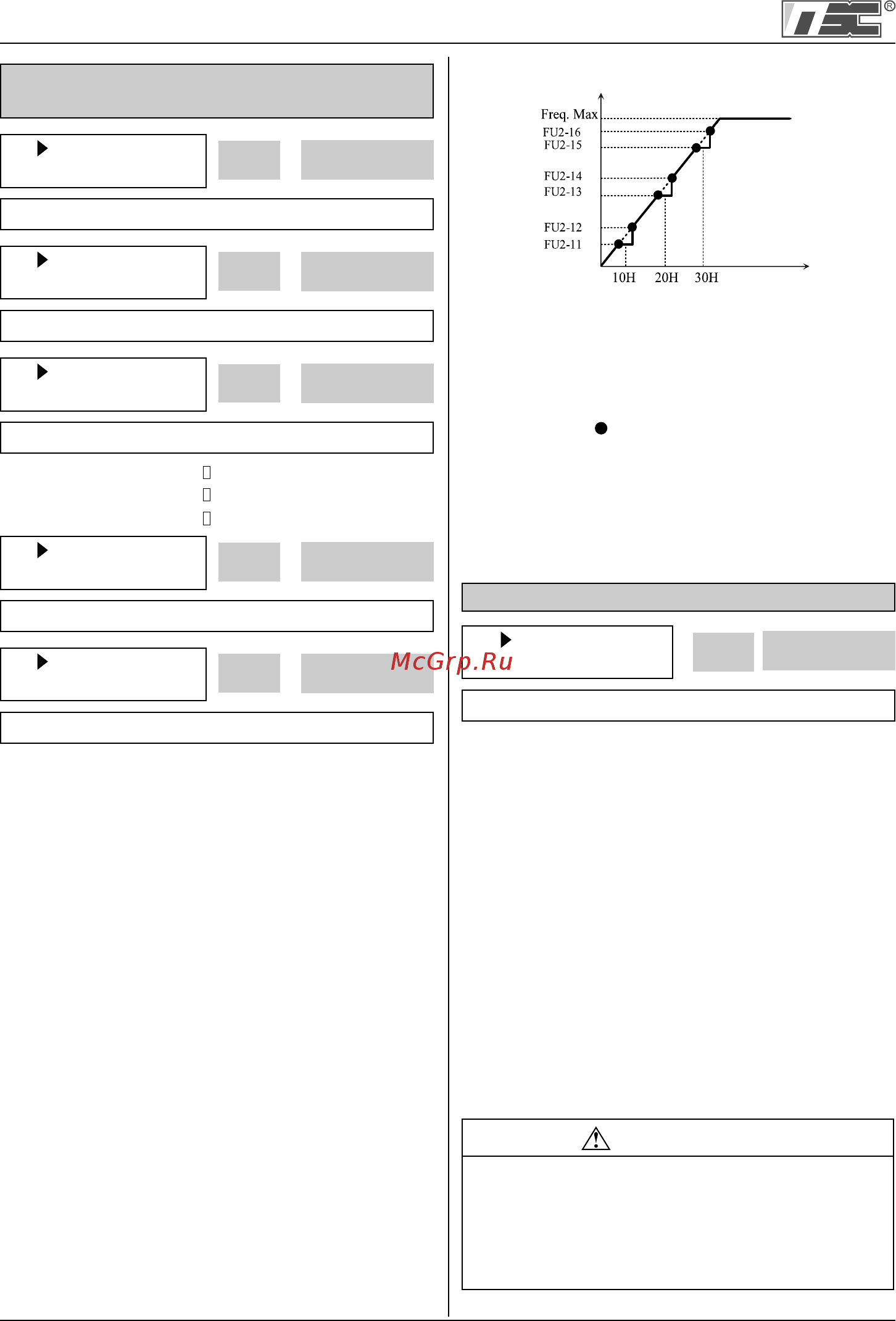

![Ls SV450iP5A-4NOL [104/198] Внимание](/views2/1584785/page104/bg68.png)
тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
FU2 jump Hi 1
12 15.00 Hz
12
Заводская установка: 15.00 Гц 15.00
15.00
FU2 jump lo 3
15 30.00 Hz
15
30.00
Заводская установка: 30.00 Гц 30.00
FU2 jump Hi 3
16 35.00 Hz
16
Заводская установка: 35.00 Гц 35.00
35.00
Функция позволяет пропускать частоты,
при которых в механизме наблюдаются
вибрация и резонансные явления. С ее
помощью можно вырезать до трех диапазонов
резонансных частот. Не происходит при
разгоне/торможении, а только при постоянном
управлении.
Выходная частота
Эталонная
частота
[Скачкообразное изменение частоты]
Примечание: если заданная частота
установлена между верхним и нижним
пределами скачкообразного изменения
частоты, она равна нижней частоте скачка,
помеченного“ ”.
Примечание: если диапазон скачка 1 и 2
перекрываются, нижнее значение частоты
становится нижним пределом.
Примечание: при разгоне/торможении
скачкообразное изменение частоты
игнорируется.
FU2-20: Выбор стартового напряжения
FU2 Power-on run
20 No
20 0
Заводская установка: No 0
Если параметр FUN-20 установлен в положение
‘No’, чтобы перезапустить преобразователь,
даже при условии, что сигнал FX/RX
находится в положении ON, необходимо
выключить и включить преобразователь.
Если FUN-20 установлен в положение ‘yes’,
преобразователь вновь начнет работу после
возобновления подачи напряжения. Если
двигатель продолжает вращаться по инерции,
преобразователь может отключиться. Во
избежание этого отключения, используйте
функцию ‘Speed Search’, установив бит 4 в ‘1’.
Если этот режим не выбран, преобразователь
выдает нормальную V/F характеристику при
разгоне.
Внимание!
Этой функции следует уделить особое
внимание, т.к. двигатель начинает
вращение внезапно, сразу же после
подачи на вход напряжения AC.
Возможен риск получения травм.
FU2-10 ~ FU2-16:
Скачкообразное изменение частоты
FU2 Jump freq
10 --- No ---
10
0
Заводская установка: No 0
FU2 jump lo 1
11 10.00 Hz
11
Заводская установка: 10.00 Гц 10.00
10.00
6-25
Глава 6. Описание парамеров [FU2]
