Частотные преобразователи LS Серия iP5A

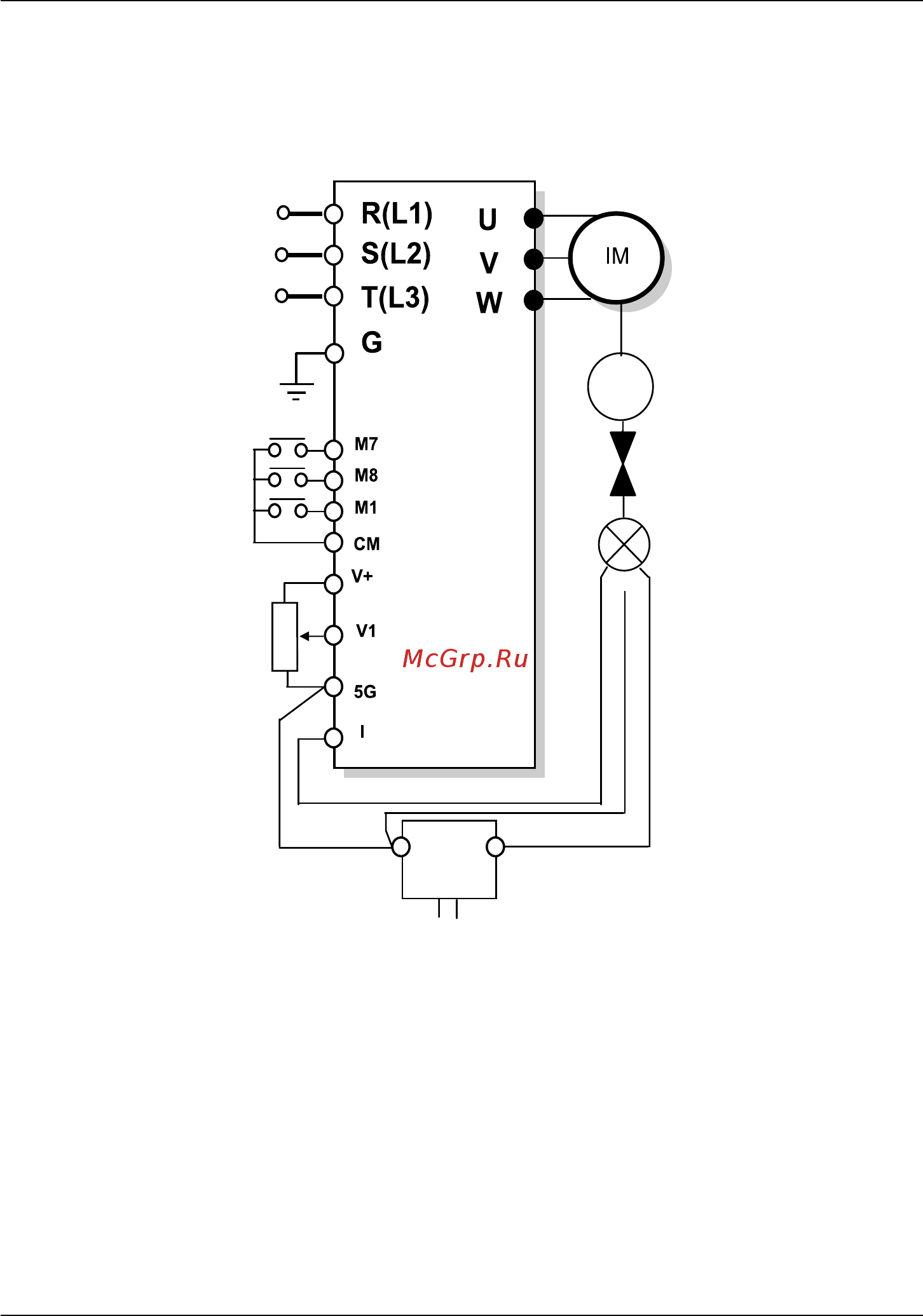

Пример подключения ПИД
Питание
Выбор ПИД
контроля
Установка
заданной
частоты
FWD Пуск/Останов
REV Пуск/Останов
Установка: разомк-
нутый цикл
Общий вход
Для сигнала ско-
рости (+12В, 10мА)
Вход основного
сигнала скорости
Общий V+, V1, I
Опорный сигнал
обратной связи
Обратн. связь (4 ÷ 20 мА)
0В 24В
питание
220 В~; 50/60 Гц
Насос
(OUT) (24В)
6-60
(COM)
