тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
[OL]
Выходы AX-CX замыкаются, когда выходной
ток достигает уровня, установленного в FU1-
64 [Overload Warning Level] в течение времени,
установленном в FU1-65 [Overload Warning
Time].
[FDT-5]
Функция обратна [FDT-4].

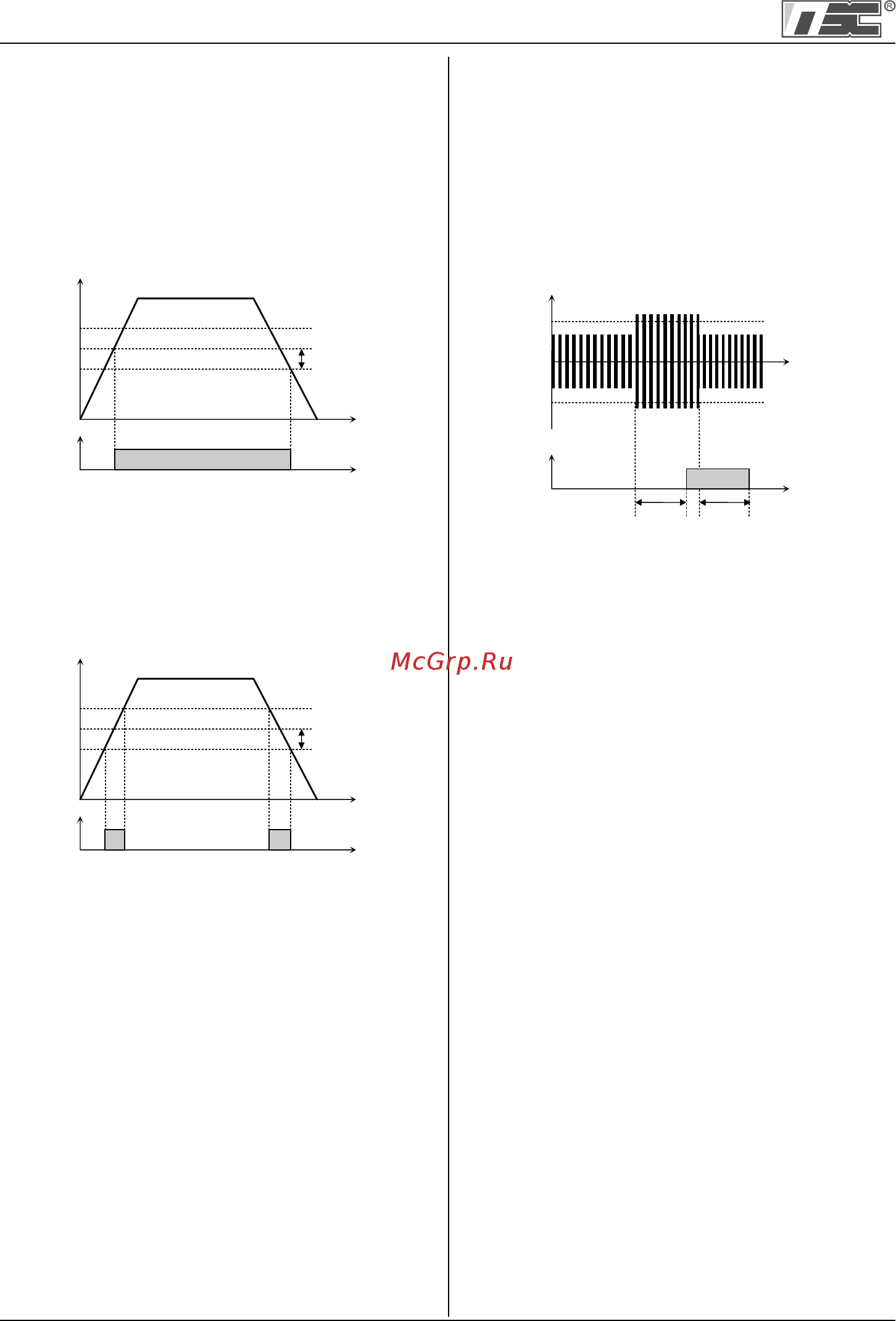

[FDT-4]
Выходы AX-CX замыкаются, если выходная
частота достигает значения FDT частоты,
установленной в I/O-74, и размыкаются, когда
значение выходной частоты находится ниже
I/O-74 – I/O-75/2.
6-49
I/O-75/2
Выходная скорость
Время
AX-CX
[AX-CX, установка ‘FDT-4’]
Время
I/O-74
ЗАМКНУТ
Выходная скорость
I/O-74
вкл вкл
I/O-75/2
Время
Время
[AX-CX, установка ‘FDT-5’]
AX-CX
Выходной ток
FU1-64
[OL
Level]
вкл
Время
[AX-CX, установка ‘IOL’]
Время
Выходная частота
FU1-64
[OL
Level]
t1: FU1-65 [время OL]
t1 t1
AX-CX
Глава 6. Описание парамеров [I/O]
