тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Частотные преобразователи LS Серия iP5A
9-4

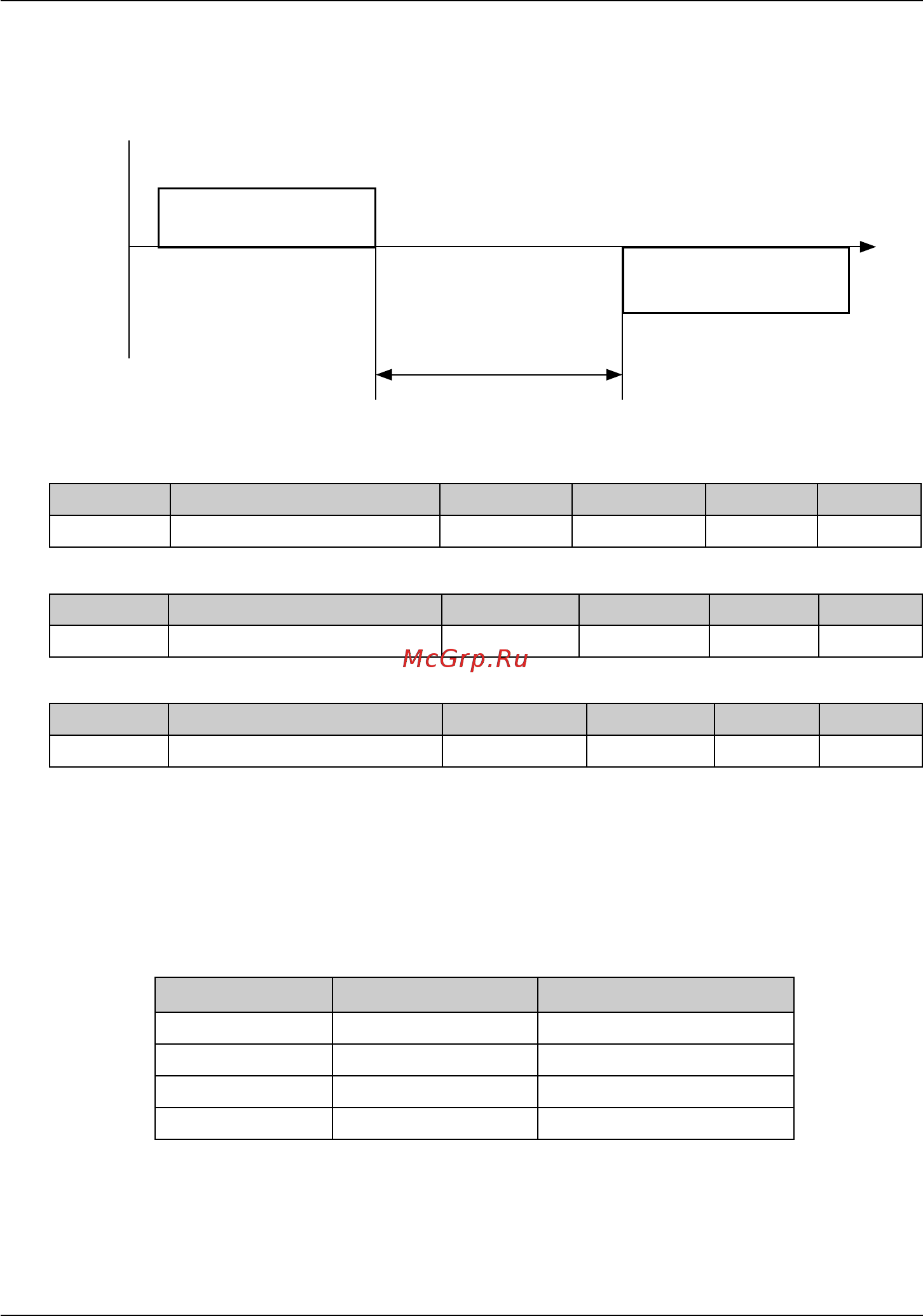

9.4 Протокол коммуникации (RS485)
Компьютер и другие центральные ЭВМ могут быть ведущими, а частотные преобразователи
– ведомыми.
Частотный преобразователь реагирует на команды чтения/записи ведущего.
Ведущий
Ведомый
(преобра-
зователь)
Пакет запроса
Вх/Вых 94 [Время
задержки ответа]
Пакет ответа
9.4.1 Базовый формат
1) Код исключительного условия:
ENQ Адрес преобразователя CMD Данные SUM EOT
1 байт 2 байта 1 байт n байт 2 байта 1 байт
* Подтверждение:
ENQ Адрес преобразователя CMD Данные SUM EOT
1 байт 2 байта 1 байт n * 4 байт 2 байта 1 байт
* Отрицательный ответ:
ENQ Адрес преобразователя CMD Данные SUM EOT
1 байт 2 байта 1 байт 2 байта 2 байта 1 байт
2) Описание:
* Запрос начинается с “ENQ” и заканчивается на “EOT”.
* Подтверждение начинается с “ACK” и заканчивается на “EOT”.
* Отрицательный ответ начинается с “NAK” и заканчивается на “EOT”.
* “Inverter Number” указывает на количество частотных преобразователей и индицируется в
2 байтах ASCII-HEX.
(ASCII-HEX: Шестнадцатеричный, состоит из ‘0’ ÷ ‘9’, ‘A’ ÷ ‘F’)
Данные: ASCII-HEX
Пример: Когда значение данных равно 3000: 3000 (дес.) ‘0’ ‘B’ ‘B’ ‘8’h 30h 42h 42h 38h
Код ошибки: ASCII (20h ÷ 7Fh)
Размер буфера получения/отправки: получение = 39 байт, отправка = 44 байта
Буфер регистрации: 8 слов
SUM: для проверки ошибки коммуникации
SUM= ASCII-HEX формат младших 8 бит (Адрес преобразователя + CMD + DATA)
* CMD: Заглавная буква
Символ ASCII-HEX Команда
‘R’ 52h Чтение
‘W’ 57h Запись
‘X’ 58h Запрос мониторинга
‘Y’ 59h Действие мониторинга
