тел.: (812) 326-31-00, факс: (812) 326-31-08, E-mail: info@pes-rus.ru, www.pes-rus.ru
Частотные преобразователи LS Серия iP5A
4-8
4.2.3 Работа через клеммы управления
Установка: DRV-03 [Режим Drv (Пуск/Стоп)] = 1 (Fx/Rx-1)
DRV-04 [Frequency Mode (Способ задания частоты)] = 2 (V1)

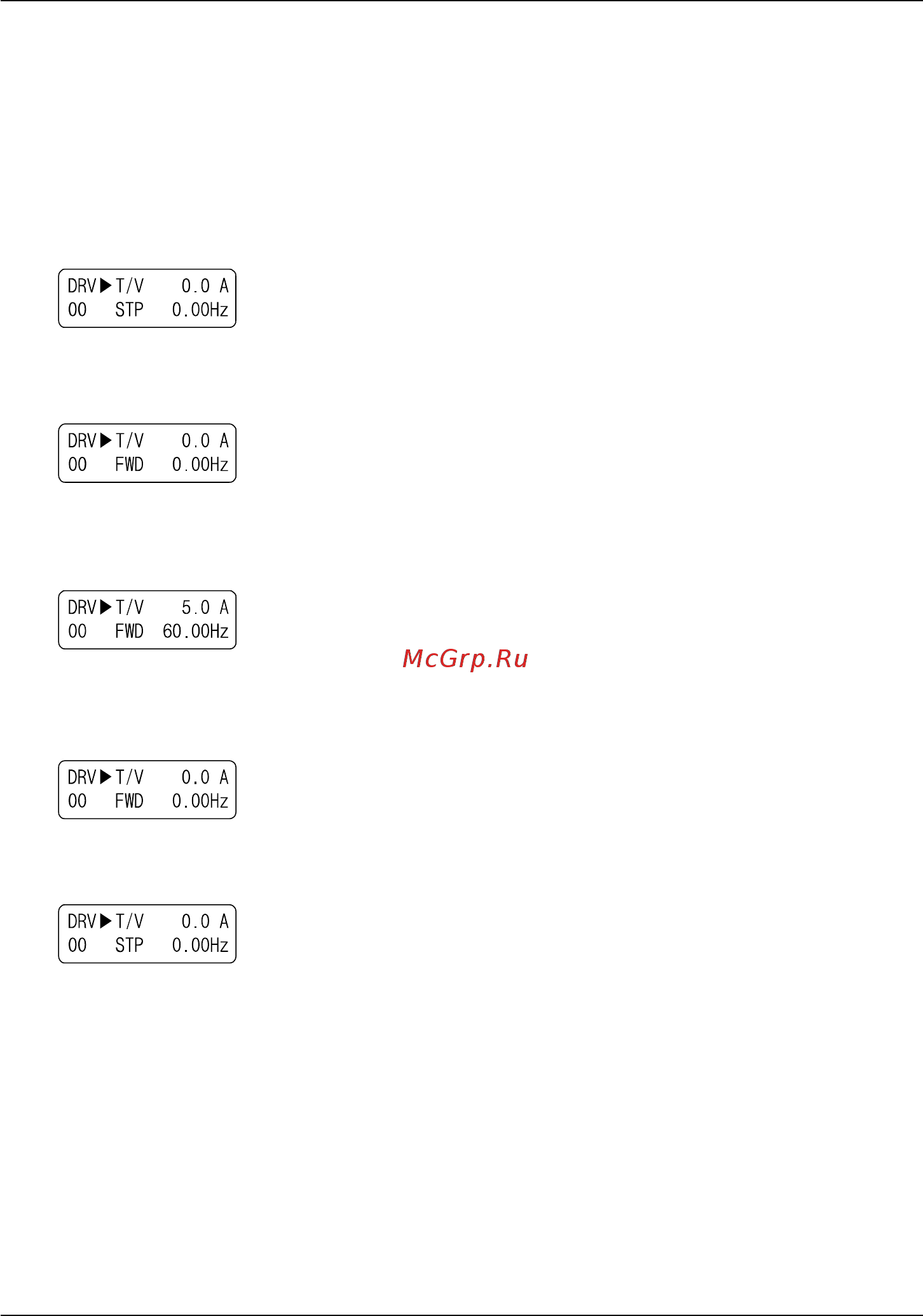

1) Проверьте ЖК дисплей при включении. В противном случае, измените установку на
правильную, как указано выше.
2) Включите клемму FX (или RX). Загорится светодиод FWD (или REV).
3) Установка частоты при помощи V1 (потенциометр), выходная частота (60 Гц). Направление
вращения (FWD или REV) и выходной ток (5A) отобразятся на ЖК.
4) Значение выходной частоты уменьшается при повороте потенциометра против часовой
стрелки. Частотный преобразователь останавливается при 0,00 Гц. Двигатель остановлен.
5) Выключите клемму FX (или RX).
