7 Dépannage
I67E-FR Guide de démarrage rapide V1000 29
FRANCAIS

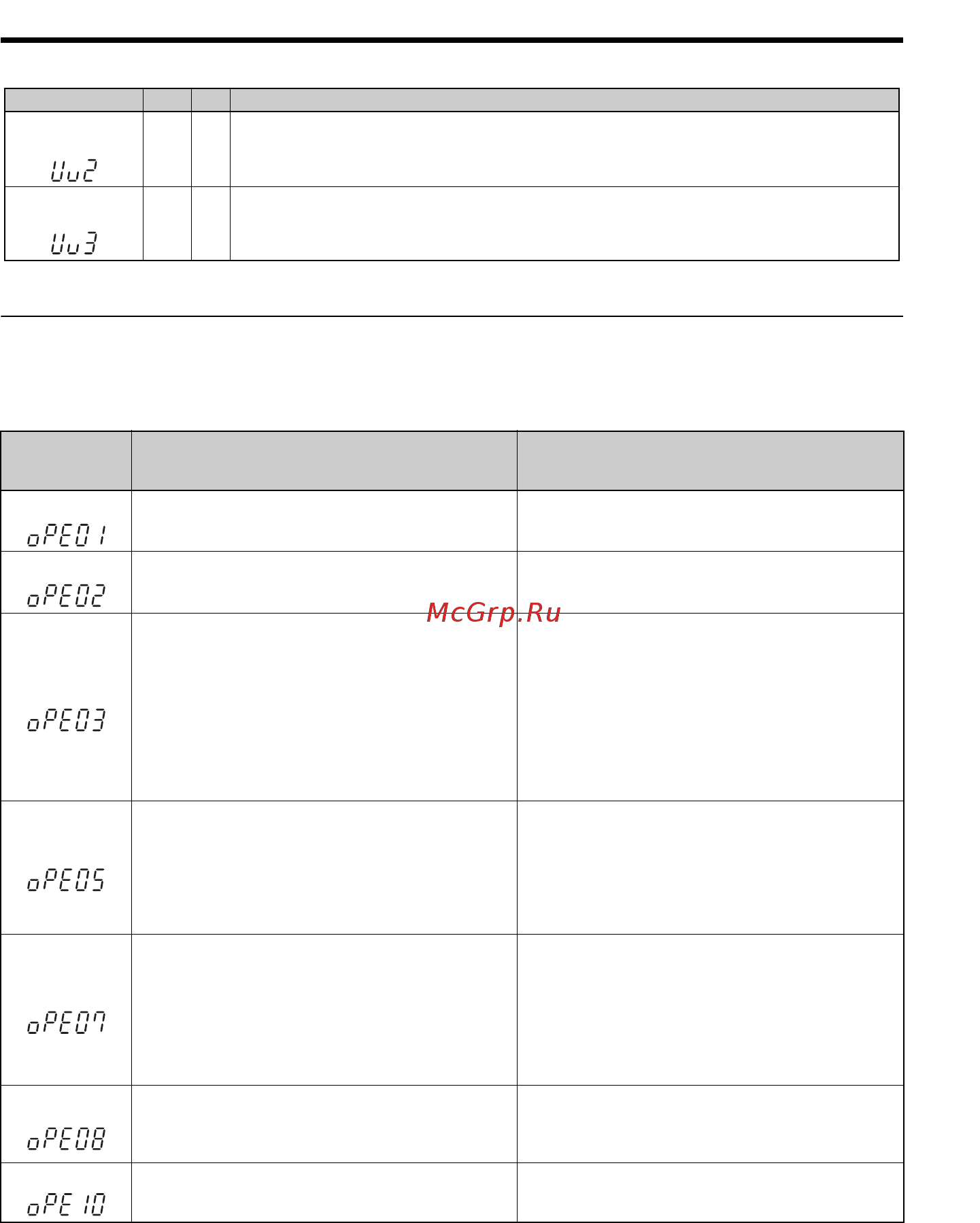

Erreurs de programmation de la console
Une erreur de programmation de la console (OPE) se produit lorsqu’un paramètre con-
figuré n’est pas applicable ou qu’un paramètre individuel est inapproprié. Lorsqu’une
erreur OPE s’affiche, appuyez sur la touche ENTER pour afficher U1-18 (constante
d’erreur OPE). L’écran affiche alors le paramètre à l’origine de l’erreur OPE.
Sous-tension
du contrôleur
La tension d’alimentation du contrôleur du variateur est trop faible.
Erreur du circuit
de charge c.c.
Le circuit de charge du bus c.c. est cassé.
Affichage
des voyants
de la console
Cause Action corrective
oPE01
La capacité du variateur et la valeur réglée
dans o2-04 ne correspondent pas.
Corrigez la valeur réglée dans o2-04.
oPE02
Les paramètres sont réglés en dehors de la
plage autorisée.
Réglez les paramètres sur des valeurs
correctes.
oPE03
Un réglage contradictoire a été assigné aux
entrées de contact multifonction H1-01 à H1-06.
• Une même fonction a été affectée à deux
entrées (cela comprend « erreur externe »
et « non utilisée »)
• Des fonctions d’entrée, qui nécessitent le
réglage d’autres fonctions d’entrée, ont été
définies seules.
• Des fonctions d’entrée, dont l’utilisation simul-
tanée n’est pas autorisée, ont été réglées.
• Corrigez les réglages incorrects.
• Reportez-vous au manuel d'instructions
pour plus de détails.
oPE05
• La source de commande Run (b1-02)
ou la source de référence de fréquence
(b1-01) a été réglée sur 3 bien qu’aucune
carte d’option n’ait été installée.
• La source de référence de fréquence a été
réglée sur une entrée d’impulsion alors que
H6-01 n’est pas réglé sur 0.
• Installez la carte d’option correspondante.
• Corrigez les valeurs réglées dans b1-01
et b1-02.
oPE07
Les réglages des entrées analogiques multi-
fonctions H3-02 et H3-10 et les fonctions PID
sont en conflit.
• H3-02 et H3-10 sont réglés sur la même
valeur (cela exclut les réglages « 0 » et « F »)
• Les fonctions PID ont été affectées aux
entrées analogiques et à l’entrée d’impul-
sion en même temps.
• Corrigez les réglages incorrects.
• Reportez-vous au manuel d'instructions
pour plus de détails.
oPE08
Une fonction a été réglée alors qu’elle ne peut
pas être utilisée avec le mode de contrôle
sélectionné (cela peut se produire après une
modification du mode de contrôle).
• Corrigez les réglages incorrects.
• Reportez-vous au manuel d'instructions
pour plus de détails.
oPE10
Le paramètre du schéma V/f est incorrect.
• Contrôlez le paramètre du schéma V/f.
• Reportez-vous au manuel d'instructions
pour plus de détails.
