TÜRKÇE
7 Sorun giderme
I67E-TR V1000 Hızlı Başlangıç Kılavuzu
27
7 Sorun giderme
Genel Hatalar ve Alarmlar
Hatalar ve alarmlar sürücü veya makinadaki sorunları gösterir.
Alarm veri ekranında bir kod ve yanıp sönen ALM LED’i ile gösterilir. Sürücü
çıkışının kapatılması gerekli değildir.
Hata veri ekranında bir kod ve yanan ALM LED’i ile gösterilir. Sürücü çıkışı daima
hemen kapatılır ve motor serbest duruşla durur.
Alarmi kaldırmak veya hata sıfırlamak için, sebebi belirleyin, kaldırın ve operatör
üzerindeki Reset tuşuna basarak veya güç kaynağını kapatıp açarak sürücüyü
sıfırlayın.
BİLDİRİM! Bu sadece en önemli alarmları ve hataları listeler. Listenin tamamı
için lütfen kullanma kılavuzuna bakın.

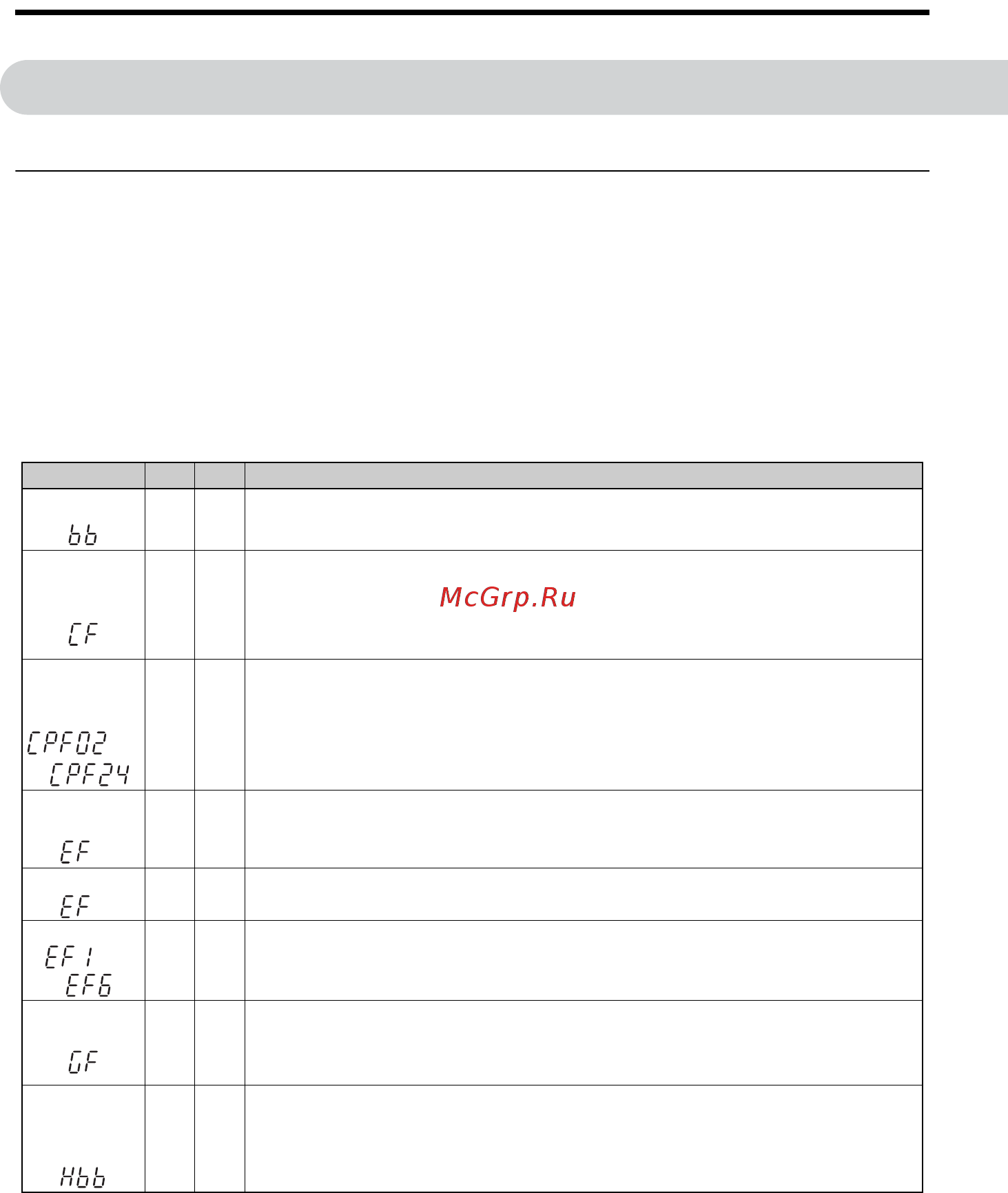

LED Ekran ALM FLT Sebep
Base Blok
Yazılımın base block fonksiyonu dijital girişlerden birine atanmış ve giriş kapalı.
Sürücü Çalıştır komutunu kabul etmez.
Kontrol
Hatası
Açık Çevrim Vektör kontrolündeyken yavaşlama sırasında 3 sn’den uzun süre
tork limitine ulaşıldı
• Yük ataleti çok büyük.
• Tork limiti çok düşük.
• Motor parametreleri yanlış.
Kontrol
Devresi
Hatası
Sürücünün kontrol devresinde bir sorun var.
Opsiyon
Harici Hata
Üst kontrolör opsiyon kartı üzerinden harici hata tetiklendi.
Harici Hata
İleri ve geri komutları 500 ms’den uzun süre aynı anda girildi. Bu alarm çalışan
motoru durdurur.
Harici Hatalar
• Harici hata dijital girişlerden S1 ila S6’nın biri üzerinden harici bir cihaz ile
tetiklendi.
• Dijital girişler yanlış ayarlanmış.
Topr aklama
Hatası
Toprak sızıntı akımı sürücünün nominal akımının % 50’sinden yüksek.
• Kablo veya motor izolasyonu bozuk.
• Sürücü çıkışında aşırı parazit kapasitesi.
Güvenli
Devre Dışı
Bırakma
Her İki Güvenli Devre Dışı Bırakma girişi açık. Sürücü çıkışı güvenli şekilde
devre dışı bırakılır ve motor başlatılamaz.
ila
ila
