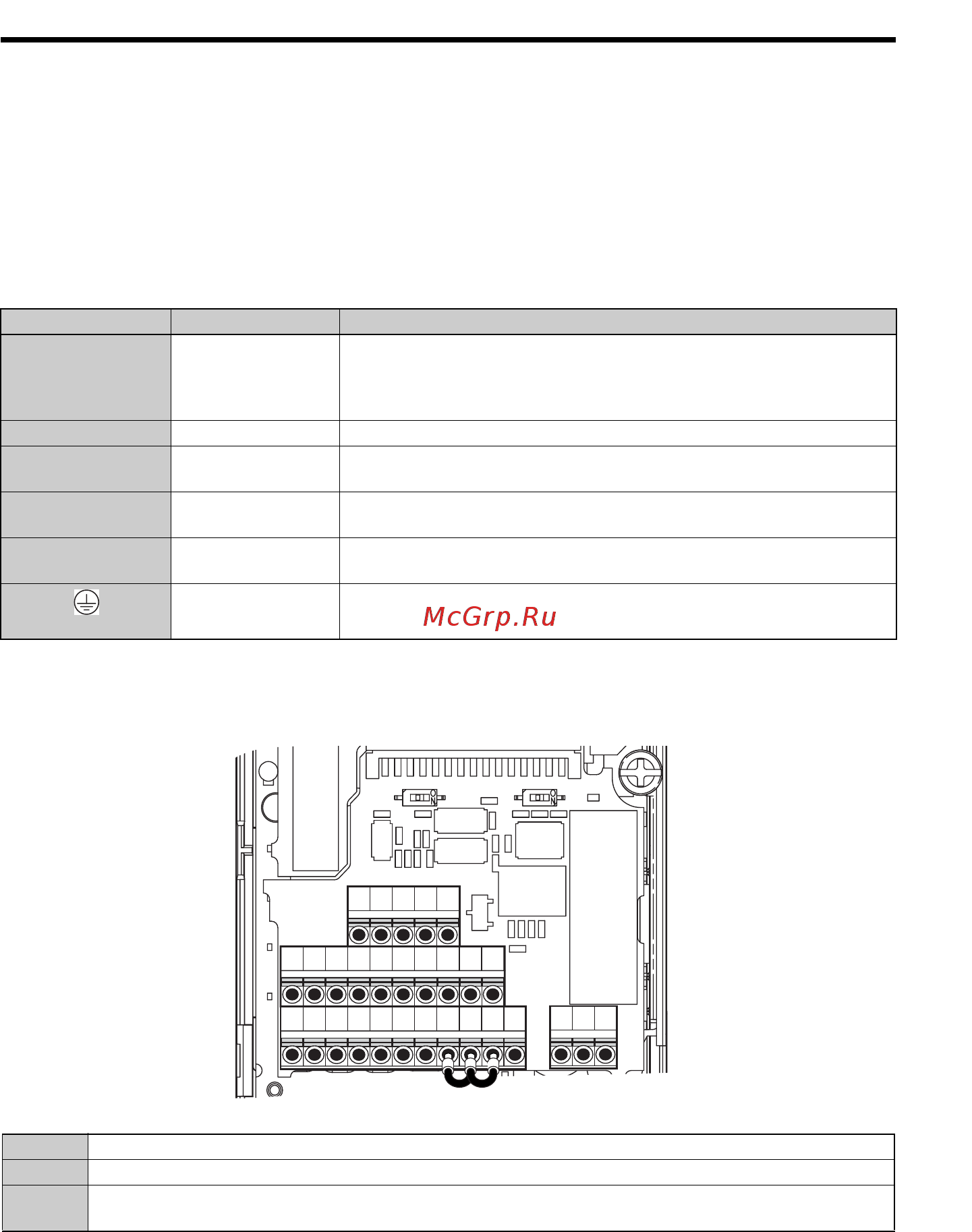

3 Installazione elettrica
I67E-IT Guida rapida V1000 13
ITALIANO
• Per l'alimentazione di controllo esterna, utilizzare un sistema di alimentazione
classe 2 conforme agli standard UL.
• Utilizzare cavi schermati a doppini intrecciati oppure cavi a doppini intrecciati per
i circuiti di controllo, in grado di prevenire errori di funzionamento.
• Collegare a terra le schermature del cavo utilizzando un'area di contatto molto ampia.
• Collegare a terra le schermature in corrispondenza di entrambe le estremità del cavo.
Terminali circuito principale
Terminali circuito principale
La figura seguente mostra la disposizione dei terminali dei circuiti di controllo.
L'unità è dotata di terminali senza viti.
Sono presenti tre DIP switch, S1 … S3, posizionati sulla morsettiera.
Terminali Tipo Funzione
R/L1, S/L2, T/L3
Ingresso alimenta-
tore circuito princi-
pale
Collega la linea di alimentazione all'unità.
Le unità con un'alimentazione di ingresso monofase a 200 V
utilizzano solo terminali R/L1 e S/L2 (il terminale T/L3 non viene
utilizzato).
U/T1, V/T2, W/T3 Uscita unità Effettua il collegamento al motore.
B1, B2
Resistenza di fre-
natura
Per il collegamento a una resistenza di frenatura o al modulo resi-
stenza di frenatura.
+1, +2
Collegamento reat-
tanza c.c.
Collegamento effettuato alla consegna. Rimuovere il collega-
mento per installare un diffusore c.c.
+1, –
Ingresso alimenta-
zione c.c.
Per il collegamento a un'alimentazione c.c.
(2 terminali)
Terminale di
messa a terra
Per la classe 200 V: messa a terra con 100 Ω o meno
Per la classe 400 V: messa a terra con 10 Ω o meno
SW1 Commuta l'ingresso analogico A2 tra la tensione e l'ingresso della corrente.
SW2 Attiva o disattiva la resistenza di terminazione della porta di comun. RS422/485 interna.
SW3
Utilizzato per selezionare la modalità PNP/NPN (impostazione predefinita) per gli ingressi digitali
(PNP richiede un'alimentazione a 24 Vc.c. esterna).
S1 S2 S3 S4 S5 S6 SC HC H1 H2 RP
R+ R- S+ S- IG
P1 P2 PC A1 A2 +V CA AM CA MP
MA MB MC
S2 S1
S3
