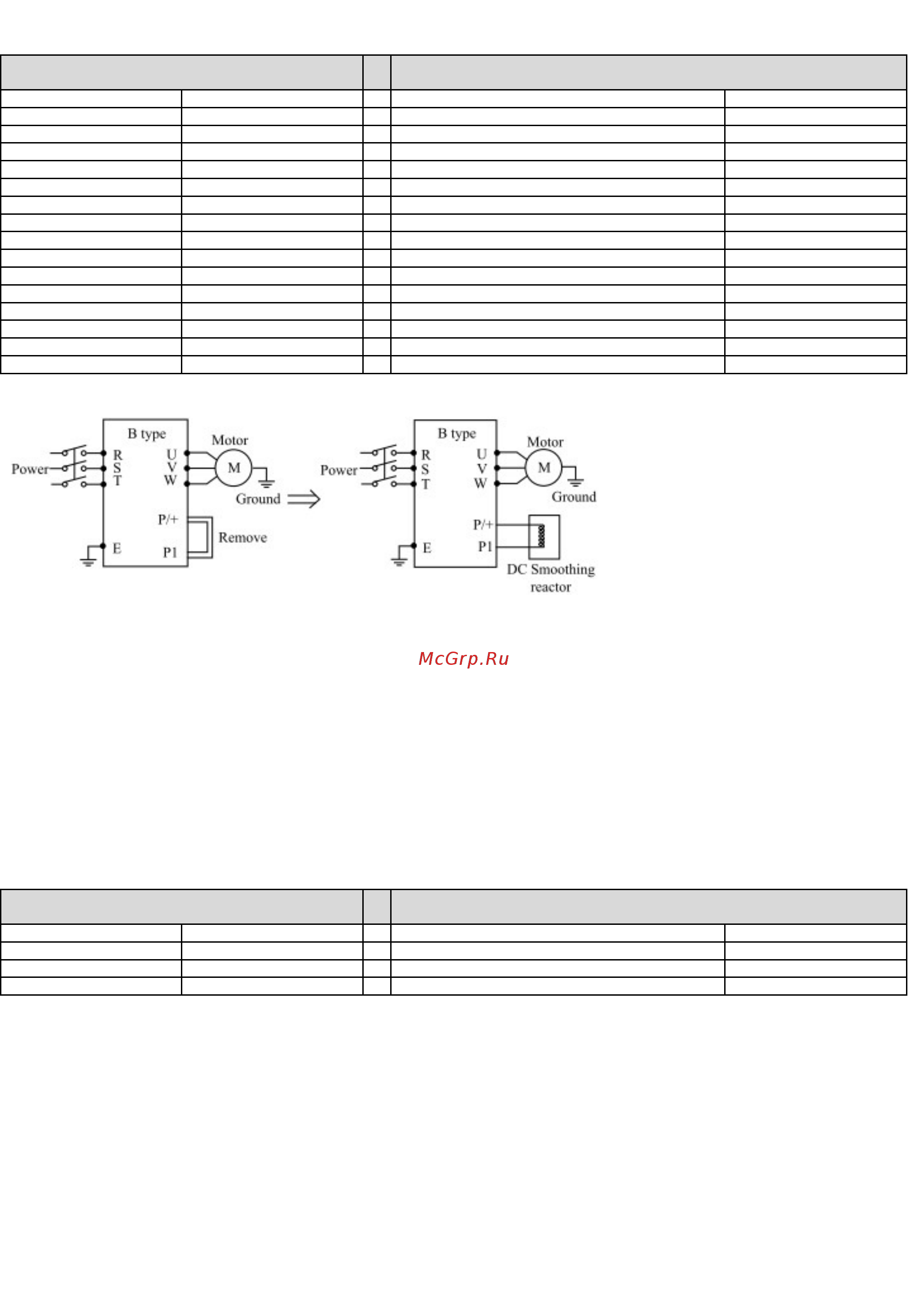

Tecorp HCB2011P [127/132] 2 входной дроссель переменного тока
![Tecorp HCB2011P [127/132] 2 входной дроссель переменного тока](/views2/1587493/page127/bg7f.png)
Спецификация дополнительного дросселя
постоянного тока 220 В
Спецификация дополнительного дросселя постоянного тока 400 В
Модель Кат. №. Модель Кат. №.
HCB23P7G DCL-L3.7 HCP45P5G DCL-H5.5
HCB25P5G DCL-L5.5 HCP47P5G DCL-H7.5
HCB27P5G DCL-L7.5 HP4011G DCL-H11
HCB2011G DCL-L11 HP4015G DCL-H15
HCB2015G DCL-L15 HP4018G DCL-H18
HCB2018G DCL-L18 HP4022G DCL-H22
HCB2022G DCL-L22 HP4030G DCL-H30
HCB2030G DCL-L30 HP4037G DCL-H37
HCB2037G DCL-L37 HP4055G DCL-H55
HCB2055G DCL-L55 HP4075G DCL-H75
HCB2075G DCL-L75 HP4090G DCL-H90
HCP4110G DCL-H110
HCP4132G DCL -H132
HCP4160G DCL -H160
HCP4110G DCL -H110
Wiring Installation Схема соединений
B type Преобразователь серии B
Power Сеть питания
Motor Электродвигатель
Ground Заземление
Remove Удалить
B type Преобразователь серии B
Power Сеть питания
Motor Электродвигатель
Ground Заземление
Smoothing reactor Сглаживающий дроссель
11-2 Входной дроссель переменного тока
Спецификация дополнительного входного дросселя
переменного тока 220 В
Спецификация дополнительного входного дросселя переменного тока 400 В
Модель Кат. №. Модель Кат. №.
HCB20P4G ACL-L0.4 HCP20P7G ACL-H0.75
HCB20P7G ACL-L0.75 HCP41P5G ACL-H1.5
HCB21P5G ACL-L1.5 HCP42P2G ACL-H2.2
- 120 -
