Reference value Опорное значение параметра
Feedback value Значение параметра, полученное из петли обратной связи
Bias limit Предельное значение невязки
Time t Время t
Output frequency Выходная частота
Time t Время t

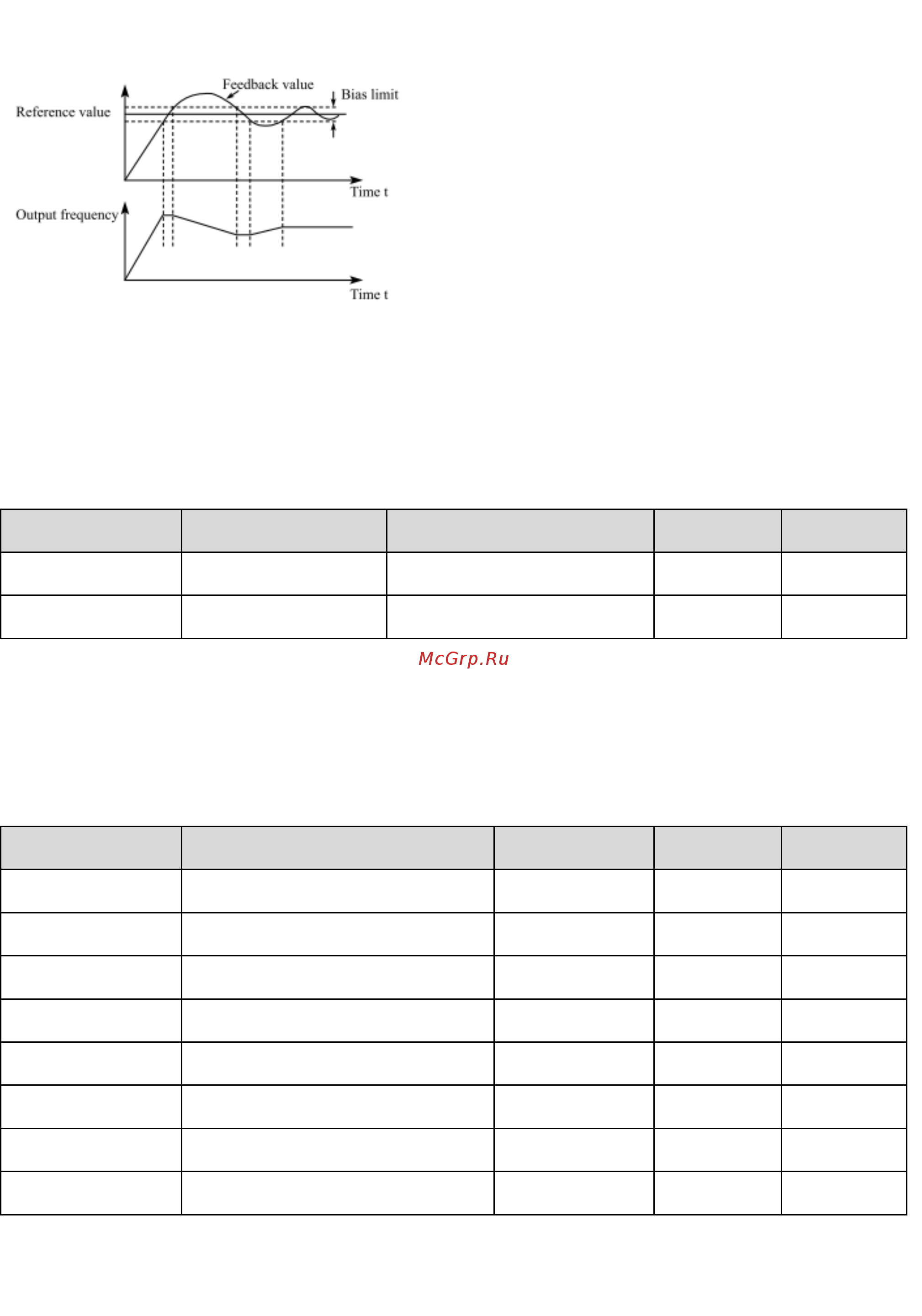

Рис. 6.25 Соотношение между пределом невязки и выходной частотой
Код режима Наименование Описание Диапазон
значений
Заводская
установка
F9.09 Значение обнаружения
потери обратной связи
0,0 – 100,0% 0,0 – 100,0 0,0%
F9.10 Время обнаружения
потери обратной связи
0,0 - 3600,0 с 0,0 - 3600,0 1,0 с
Если значение параметра, получаемого из петли обратной связи, оказывается меньше значения кода
F9.09 постоянно и в течение периода, определяемого кодом F9.10, преобразователь выдаст
предупреждающее сообщение потери обратной связи.
6.11 Группа FA - многоступенчатое регулирование скорости
Код режима Наименование Описание Диапазон
значений
Заводская
установка
F10.00 Многоступенчатое регулирование
скорости 0
-100,0 – 100,0% -100,0 – 100,0 0,0%
F10.01 Многоступенчатое регулирование
скорости 1
-100,0 – 100,0% -100,0 – 100,0 0,0%
F10.02 Многоступенчатое регулирование
скорости 2
-100,0 – 100,0% -100,0 – 100,0 0,0%
F10.03 Многоступенчатое регулирование
скорости 3
-100,0 – 100,0% -100,0 – 100,0 0,0%
F10.04 Многоступенчатое регулирование
скорости 4
-100,0 – 100,0% -100,0 – 100,0 0,0%
F10.05 Многоступенчатое регулирование
скорости 5
-100,0 – 100,0% -100,0 – 100,0 0,0%
F10.06 Многоступенчатое регулирование
скорости 6
-100,0 – 100,0% -100,0 – 100,0 0,0%
F10.07 Многоступенчатое регулирование
скорости 7
-100,0 – 100,0% -100,0 – 100,0 0,0%
