• Температура тормозного резистора будет повышаться, поскольку рекуперативная энергия бу-
дет превращаться в тепло. Исходя из этого рекомендуется применять соответствующие
меры защиты и хорошую вентиляцию.
Примечание: Проверьте полярность подключения проводов к клеммам P/+ and N/- . Клеммы P/+ N/-
нельзя напрямую соединять между собой; в противном случае может возникнуть возгорание или
повреждение оборудования.
4.5.3 Подключение внешних устройств со стороны электродвигателя
1. Выходной дроссель
Если расстояние между преобразователем и электродвигателем составляет более 50 м, преобразователь
может зачастую отключаться вследствие срабатывания токовой защиты, которая в свою очередь
срабатывает из-за больших токов утечки через паразитные емкости на землю. В то же время
использование выходного дросселя позволяет предотвратить повреждение изоляции электродвигателя.
2. Выходной фильтр ЭМС
Выходной фильтр ЭМС следует использовать чтобы минимизировать токи утечки по цепям питания и
снизить радиочастотные шумы, возникающие в проводке между преобразователем и электродвигателем.

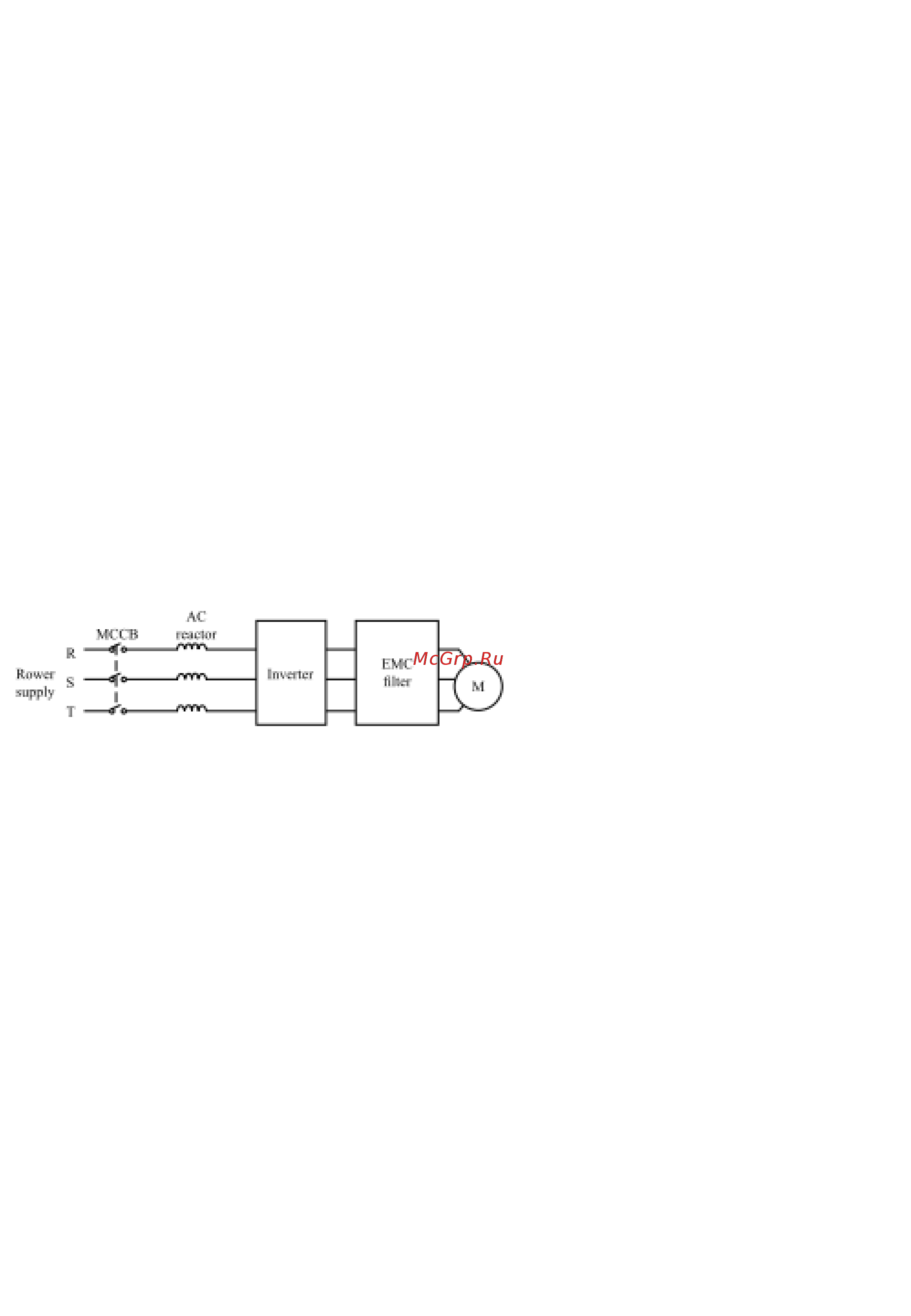

Фильтр ЭМС следует подключать в соответствии со схемой, приведенной на рисунке.
Rower supply Сеть электропитания
MCCB Компактный автоматический выключатель в литом корпусе MCCB
AC reactor Дроссель переменного тока
Inverter Преобразователь частоты
EMC filter Фильтр ЭМС
M Электродвигатель
Рис. 4.14 Подключение внешних устройств со стороны электродвигателя
- 18 -
