Power supply Сеть электропитания

Inverter Преобразователь частоты

DC fuse Предохранитель в цепи постоянного тока

DC fuse (-) Предохранитель в цепи постоянного тока

DC bus (+) Общая шина постоянного тока

EMC filter Фильтр ЭМС

M Электродвигатель

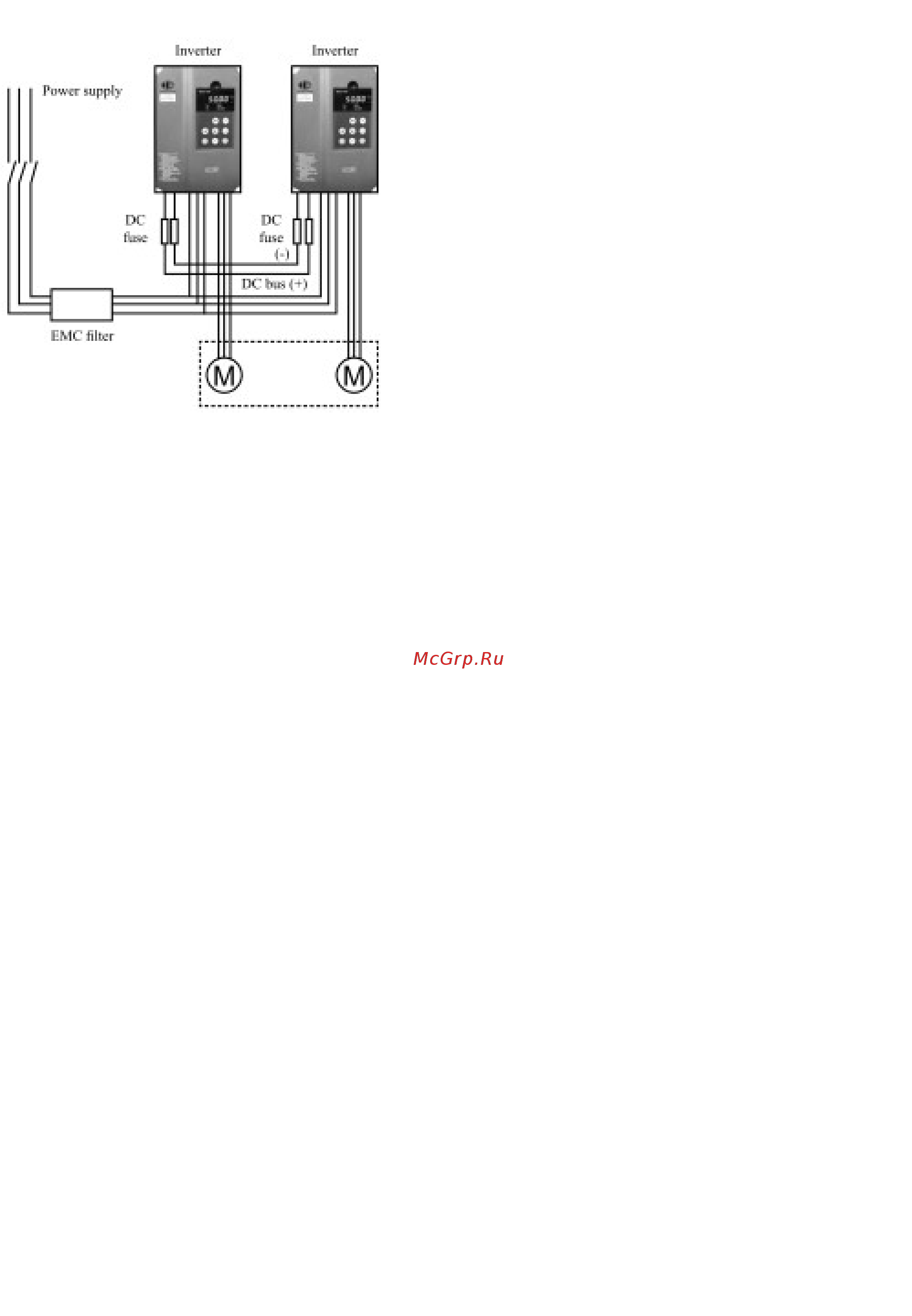

Рис. 4.16 Схема электрических соединений общей шины постоянного тока.

 Примечание: При объединение двух преобразователей по общей шине постоянного тока, они должны

быть одной и той же модели. При этом питание на них должно подаваться одновременно.

4.5.6 Подключение заземления (E)

В целях обеспечения безопасности работы и для предотвращения поражения электрическим током и

возможности возникновения пожара, клемма E должна быть подключена к заземлению с

соответствующим сопротивлением. Провод заземления должен быть коротким и иметь достаточно

большое сечение. Рекомендуется использовать медный провод с сечением не менее 3,5 кв. мм. Если

используется несколько преобразователей частоты, провод заземления не должен образовывать

замкнутых контуров.

4.6 Подключение цепей управления

4.6.1 Меры предосторожности и обеспечения безопасности

• Для подключения устройств к клеммам управления используйте экранированные кабели или кабели с

витыми жилами.

• Подключение заземления к клемме (E) необходимо выполнять экранированным проводом.

• Провода, подключенные к клеммам управления, не должны проходить вблизи силовых цепей и цепей с

сильными токами (включая кабели сети электропитания, кабели подачи питания на электродвигатели и

кабели подключения пускателя) и должны отстоять от них по крайней мере, на 20 см; кроме того,

следует избегать параллельного расположения указанных проводов и кабелей. Во избежание сбоев в

работе преобразователя, вызванных внутренними помехами, рекомендуется располагать указанные

провода и кабели перпендикулярно друг другу.

- 20 -
