Код режима Наименование Описание Диапазон
значений
Заводская
установка
F1.01 Частота пуска 0,00 – 10,00 Гц 0,00 – 10,00 0,00 Гц
F1.02 Время выдержки
частоты пуска
0,0 – 50,0 с 0,0 – 50,0 0,0 с
• Установка соответствующей частоты пуска может увеличить стартовый вращающий момент.
• Если заданная частота меньше частоты пуска, преобразователь будет находится в режиме выдержки.
При этом горит индикатор RUN, выходное напряжение преобразователя отсутствует.
• Частота пуска может быть меньше нижнего предела частоты (F0.06).
• Коды F1.01 и F1.02 не оказывают влияния на переключение ВПЕРЕД/НАЗАД.

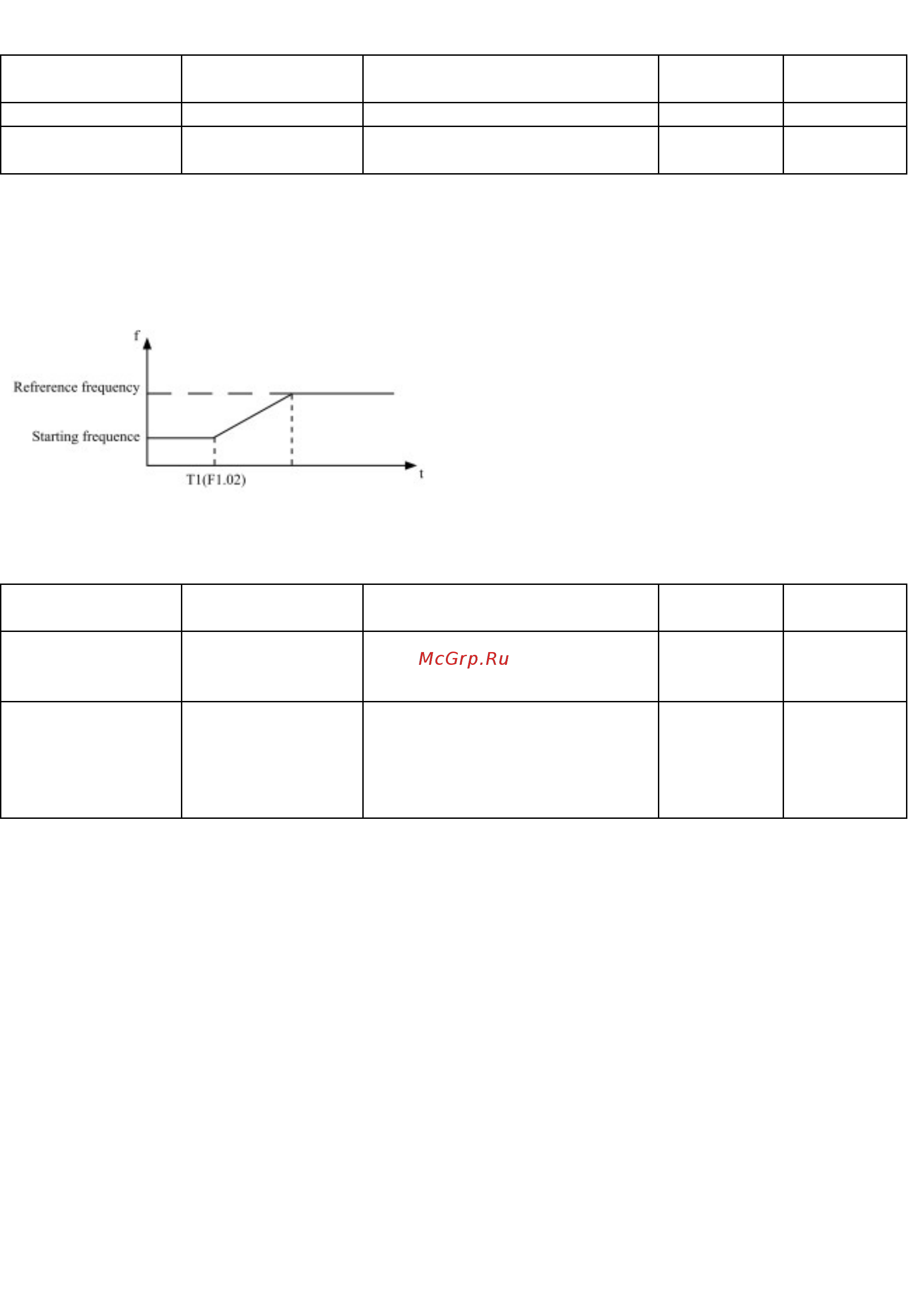

Refrerence frequency Заданная частота
Starting frequence Частота пуска
Рис. 6.3 Пусковая диаграмма
Код режима Наименование Описание Диапазон
значений
Заводская
установка
F1.03 Постоянный
тормозной ток
перед пуском
0,0 – 150,0 % 0,0 – 150,0 0,0%
F1.04 Время
торможения
постоянным
током перед
пуском
0,0 – 50,0 с 0,0 – 50,0 0,0 с
При пуске преобразователя он сначала выполняет торможение постоянным током в соответствии с
кодом F1.03, а затем, по прошествии времени торможения F1.04, происходит пуск.
Примечание:
1. Торможение постоянным током имеет место только когда код F1.00 установлен в 1.
2. Торможение постоянным током выполняться не будет, если код F1.04 установлен в 0.
Величина параметра F1.03 представляет собой процент от номинального тока преобразователя. Чем
больше ток торможения, тем больше момент торможения.
- 44 -
