Output frequency Выходная частота
Time T Время T
Output voltage Выходное напряжение
F1.04 F1.08 F1.10

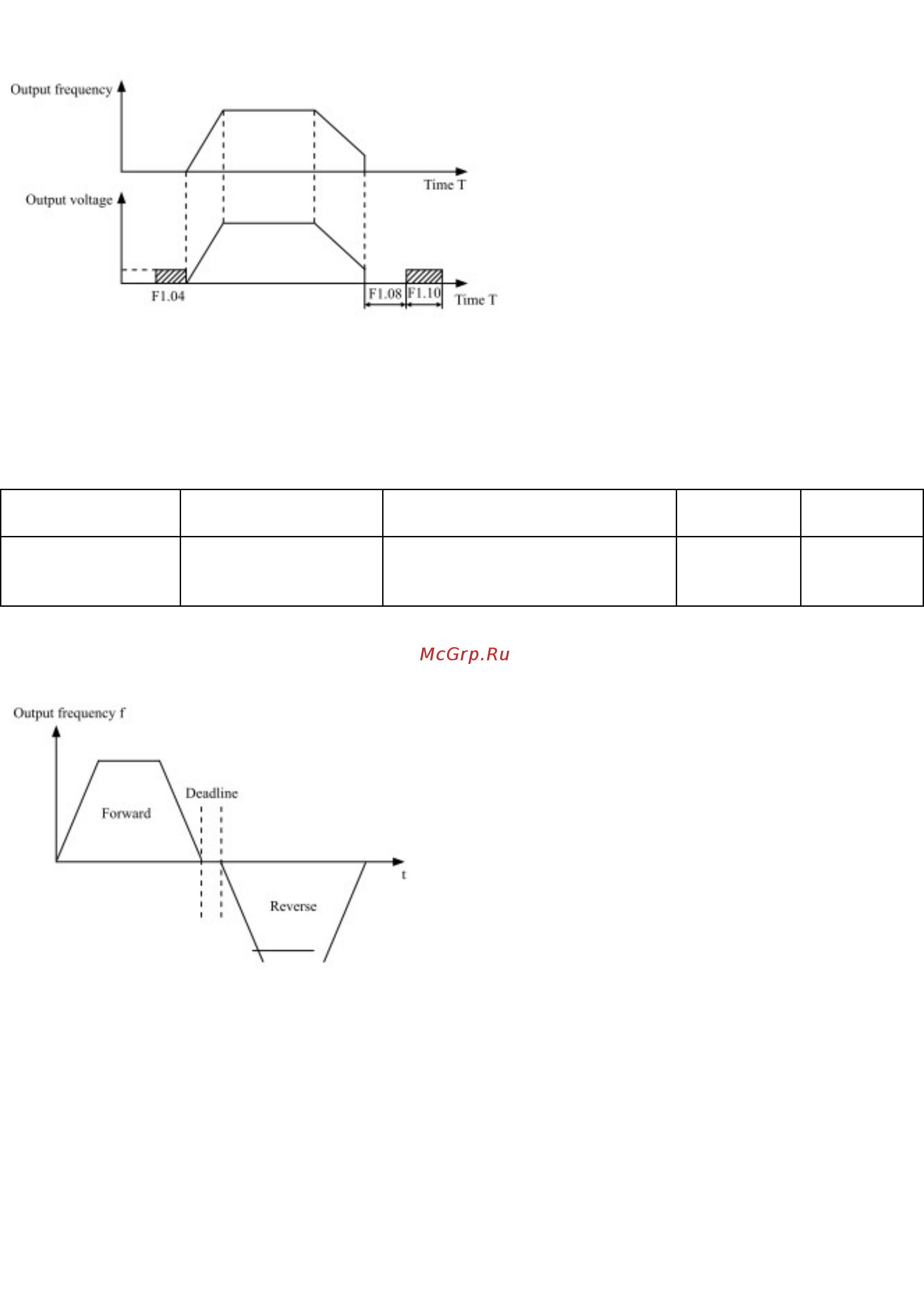

Рис. 6.4 Диаграмма торможения постоянным током
Код режима Наименование Описание Диапазон
значений
Заводская
установка
F1.10 Время простоя
FWD/REW
(«ВПЕРЕД/НАЗАД»)
0,0 – 3600,0 с 0,0 – 3600,0 0,0 с
Время простоя устанавливается на нулевой частоте, при переходе от режима вращения вперед к режиму
вращения назад (реверсу). Время простоя иллюстрируется на рисунке ниже.
Output frequency f Выходная частота f
Forward Вперед
Deadline Простой
Reverse Назад (реверс)
Рис. 6.5 Диаграмма, поясняющая время простоя между режимом вращения вперед и назад (реверсом)
- 46 -
