9
Не устанавливайте преобразователь в местах с наличием масляного тумана, горючих
газов или пыли. Устанавливайте прибор в чистых закрытых помещениях или в закрытом
шкафу, не допускающем проникновения инородных веществ.

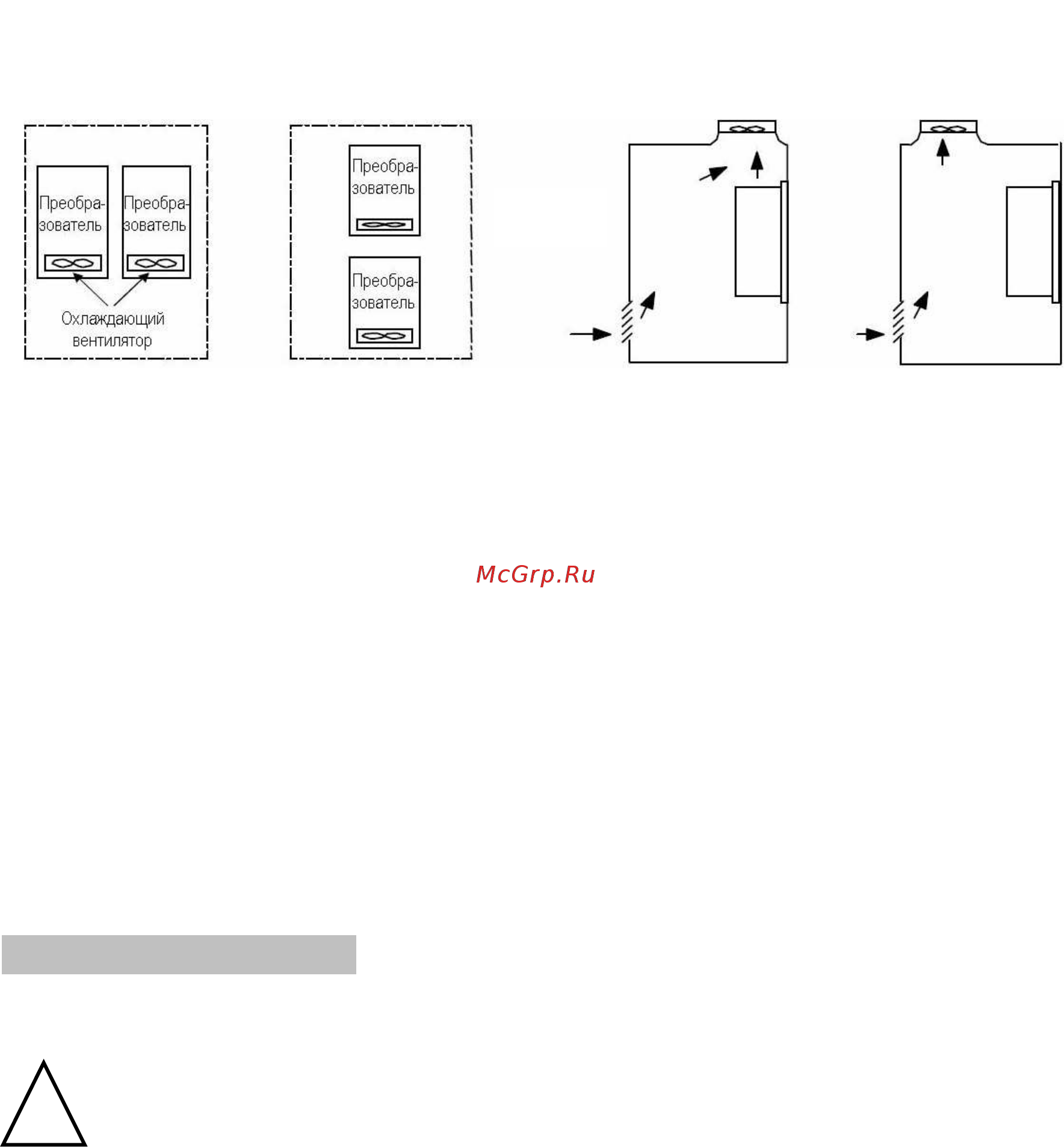

При установке нескольких преобразователей на одной панели (в одном шкафу), или
при наличии принудительной вентиляции следуйте приведенным ниже правилам. При
некорректной установке окружающая температура может выйти за допустимые пределы.
ПРАВИЛЬНО НЕПРАВИЛЬНО ПРАВИЛЬНО НЕПРАВИЛЬНО
Для надежности используйте винты или болты при монтаже преобразователя.
Переключения проводов и периодическая проверка могут выполняться не ранее, чем
через 10 минут после отключения питания и проверки напряжения питания звена посто-
янного тока (напряжение не должно превышать 30 В постоянного тока).
Если преобразователь поврежден (или некомплектный), запрещается подавать на него
напряжение питания, даже если его установка завершена.
3.2. ЭКСПЛУАТАЦИЯ.
Замечания по применению
Предостережения
Транспортировка и монтаж
Не складируйте приборы друг на друга.
Не открывайте крышку прибора при транспортировке.
Не кладите на прибор тяжелые предметы.
Рабочее положение преобразователя - вертикальном.
Не подвергайте преобразователь ударам.
Примите меры предосторожности от электростатических разрядов перед касанием
плат управления или началом установки.
Подключение
Установка нескольких преобразо-
вателей на панели или в шкафу
Установка вентилятора в шкафу (в
панели управления) вместе с пре-
образователем
!
