Веспер E3-9100-015H [16/212] Что делать при наличии токов утечки

необходимо подобрать индивидуальные аппараты защиты так, чтобы при воз-

никновении короткого замыкания в преобразователе ПЧ1 отключился только

Автомат 2, но не Автомат 1. Если невозможно обеспечить нужные характери-

стики, установите предохранители между Автоматом 2 и преобразователем ПЧ1.

Если искажениями питающего напряжения нельзя пренебречь

Если напряжение в сети, к которой подключен преобразователь, сильно искаже-

но другими потребителями, например, тиристорными системами или преобразо-

вателями большой мощности, установите входной дроссель для улучшения ко-

эффициента мощности, снижения гармонических искажений и подавления вы-

бросов напряжения.

3.5. ЧТО ДЕЛАТЬ ПРИ НАЛИЧИИ ТОКОВ УТЕЧКИ

Внимание

По входным/выходным силовым кабелям преобразователя может течь ток утечки, обуслов-

ленный паразитной электростатической емкостью двигателя и отрицательно влияющий на

периферийное оборудование. Значение тока утечки зависит от несущей частоты ШИМ и

длины входных/выходных кабелей. Проверьте и примите следующие меры по предупрежде-

нию появления токов утечки.

(1) Влияние тока утечки на землю

Ток утечки может течь не только по цепям преобразователя, но и через провод-

ники заземления на другие системы. Этот ток может привести к ложным сраба-

тываниям автоматов утечки на землю, реле токов утечки, реле заземления, по-

жарных сигналов и датчиков, а также стать причиной помех на экране или дис-

плее или привести к неправильной работе трансформаторов тока.

Автомат утечки

на землю

Сеть Преобра-

зователь

Автомат утечки

на землю

Преобра-

зователь

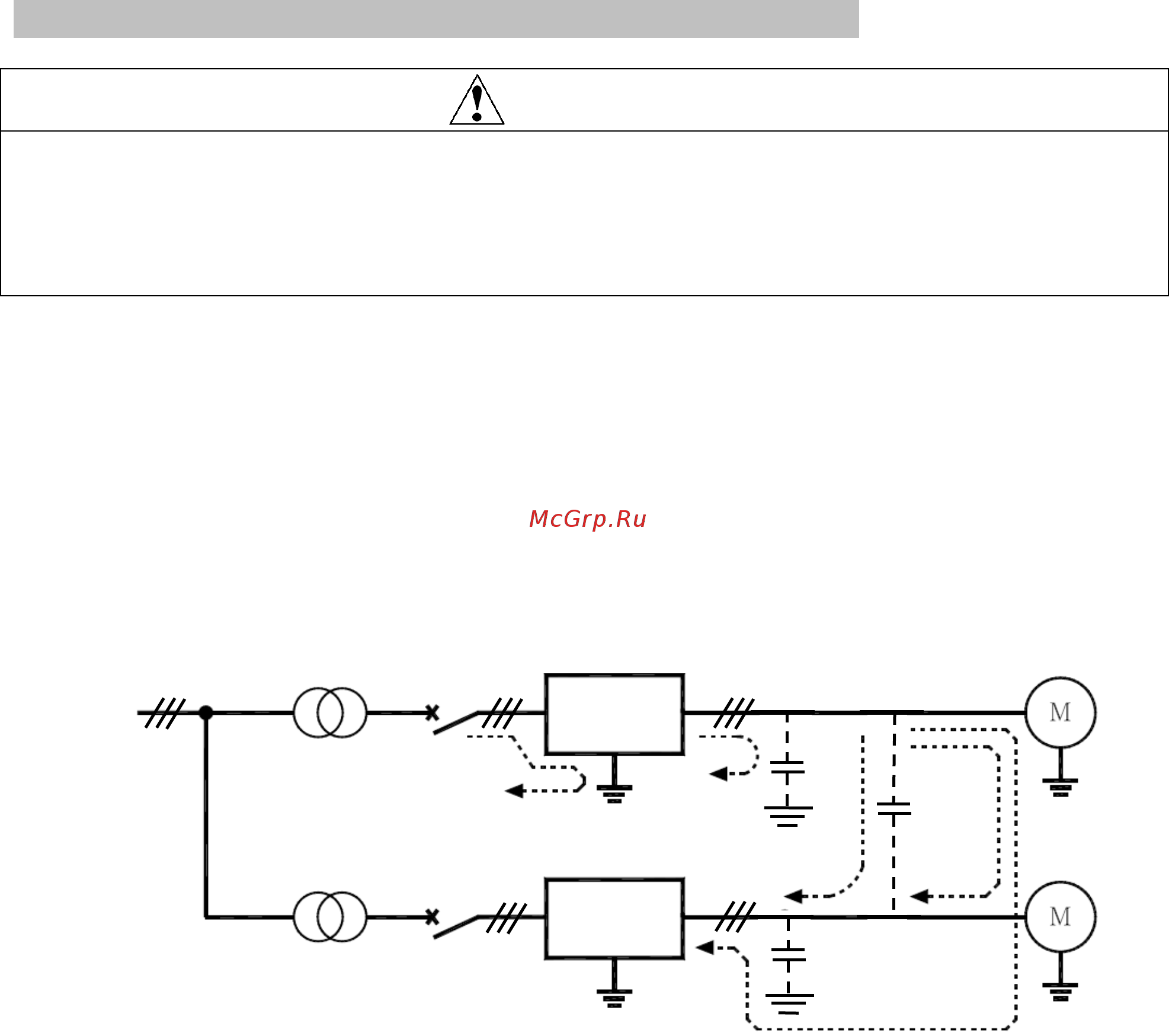

Токи утечки через заземление
