симо от степени их нагрузки. Пульсации тока увеличат пиковый выходной ток и
приведут к включению защиты от перегрузки по току.

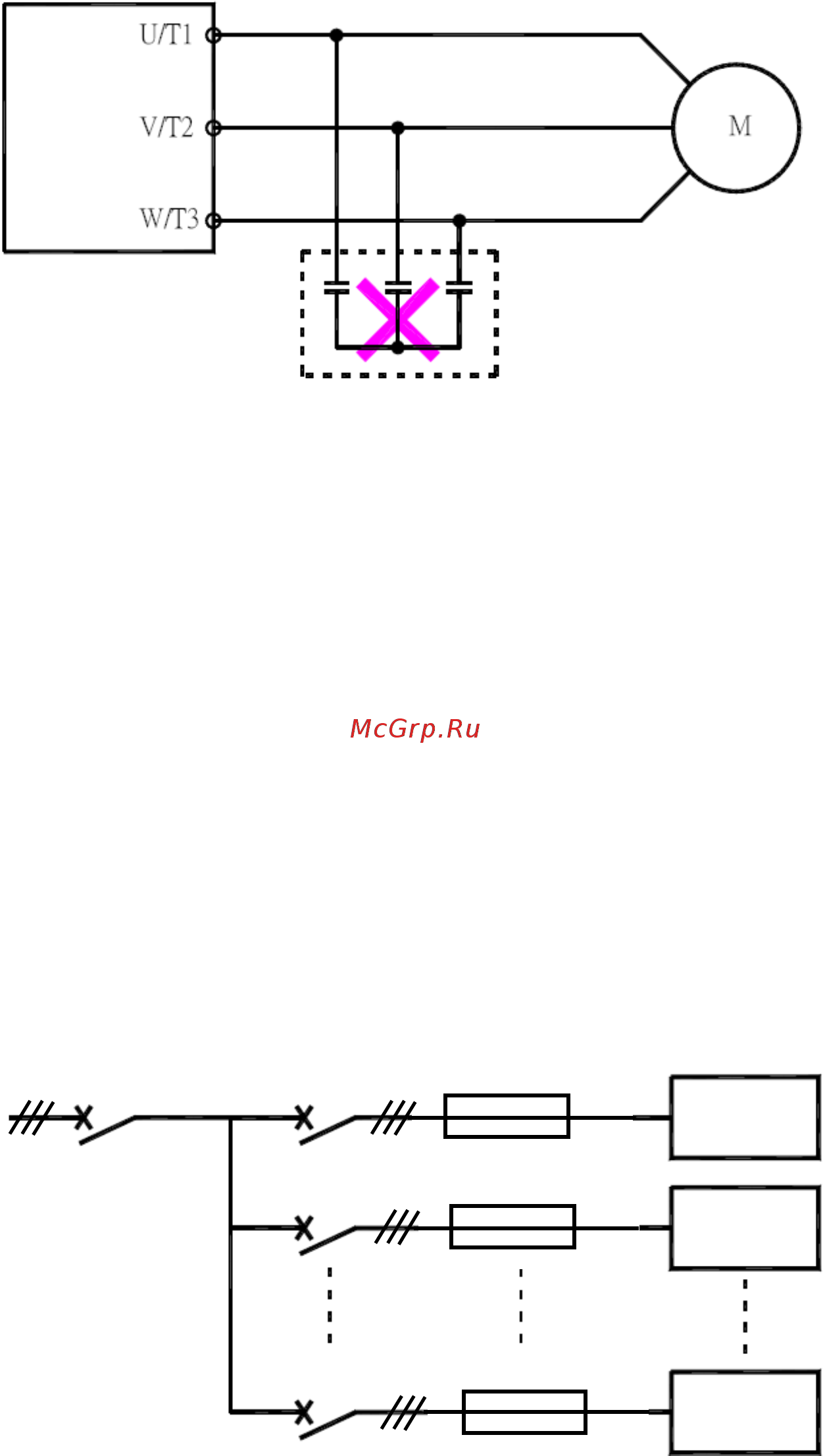

Конденсатор коррекции коэффициента мощности
Не допускается установка конденсаторов коррекции коэффициента мощности на
выходе преобразователя. Если на двигателе установлены такие конденсаторы,
удалите их, в противном случае возможно повреждение преобразователя или
конденсаторов.
Преобра-
зователь
Удалите конденсаторы коррекции коэффициента мощности и фильтры подавления им-
пульсных помех.
Работа при напряжении, отличном от номинального
Подключение преобразователя к источнику напряжения, отличного от указанно-
го на табличке технических характеристик, недопустимо. При необходимости
подобного подключения используйте трансформатор, повышающий или пони-
жающий напряжение до номинального.
Автоматическое отключение при подключении двух и более преобразователей
к одной силовой сети
Автомат 1 Автомат 2 (предохранитель)
ПЧ 1
Автомат 3
ПЧ 2
Автомат n+1
ПЧ n
Отключение нужного
преобразователя
В силовой цепи преобразователя нет предохранителей. Поэтому, как показано на
рисунке выше, при подключении нескольких преобразователей к одной линии
ПЧ1
ПЧ2
