Веспер E3-9100-015H [24/212] Подключение внешних компонентов
![Веспер E3-9100-015H [24/212] Подключение внешних компонентов](/views2/1589574/page24/bg18.png)
23

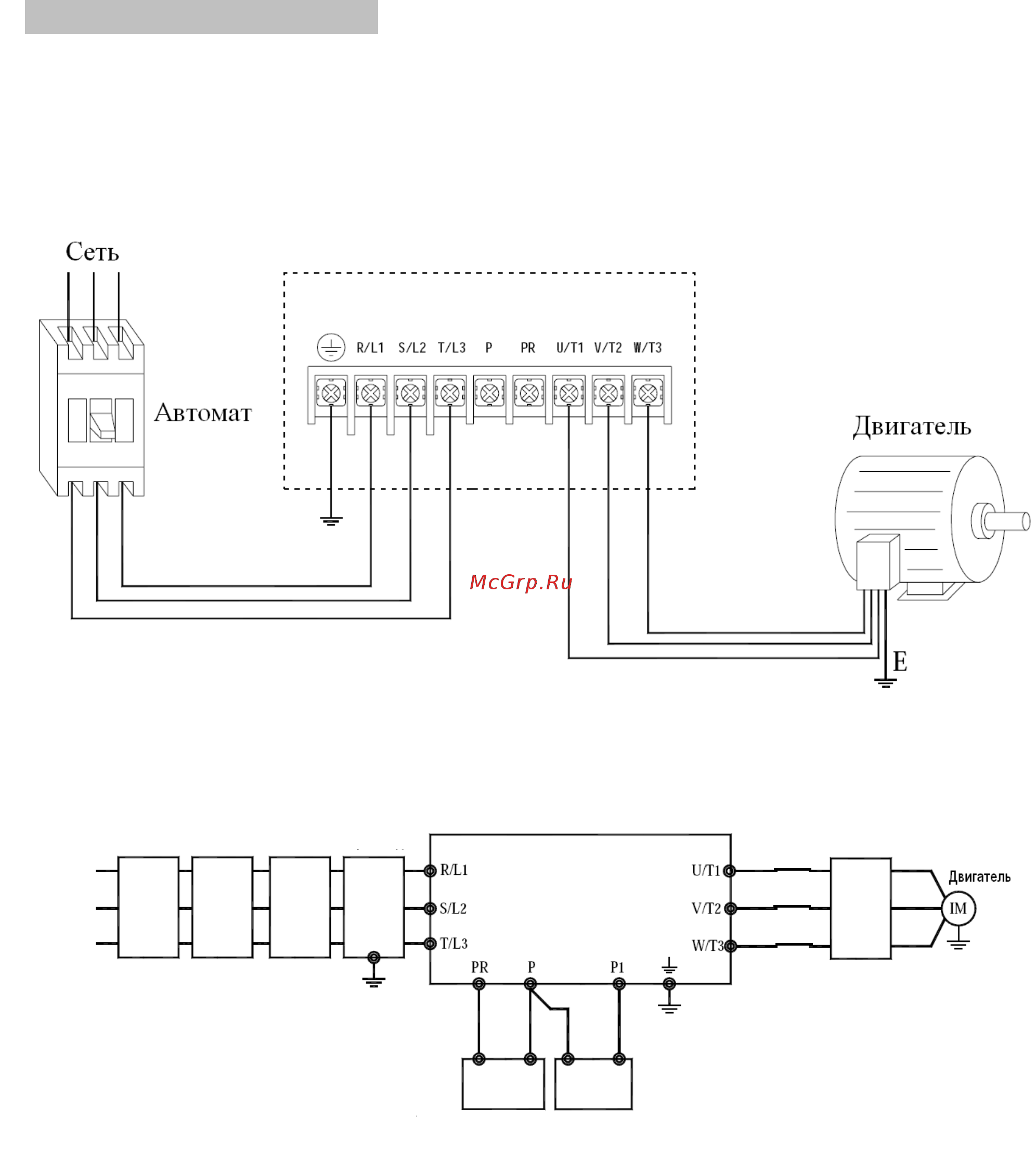

5.2. СИЛОВЫЕ КЛЕММЫ
На этом рисунке показан пример подключения силовых цепей. При необходимости исполь-
зуйте дополнительные внешние компоненты.
Подключение питания и двигателя
Подключение внешних компонентов
Преобразователь Е3-9100
Заземление
Выхо
д
ной фил
ьтр
Вхо
д
ной
фильтр
ЭМИ
-
фильтр
Преобразов
а
тель
Е3
-
9100
Конта
к-
тор
Автомат
Сеть 3Ф
~ 380 В
Тормозной
резистор
Реактор постоянного тока
