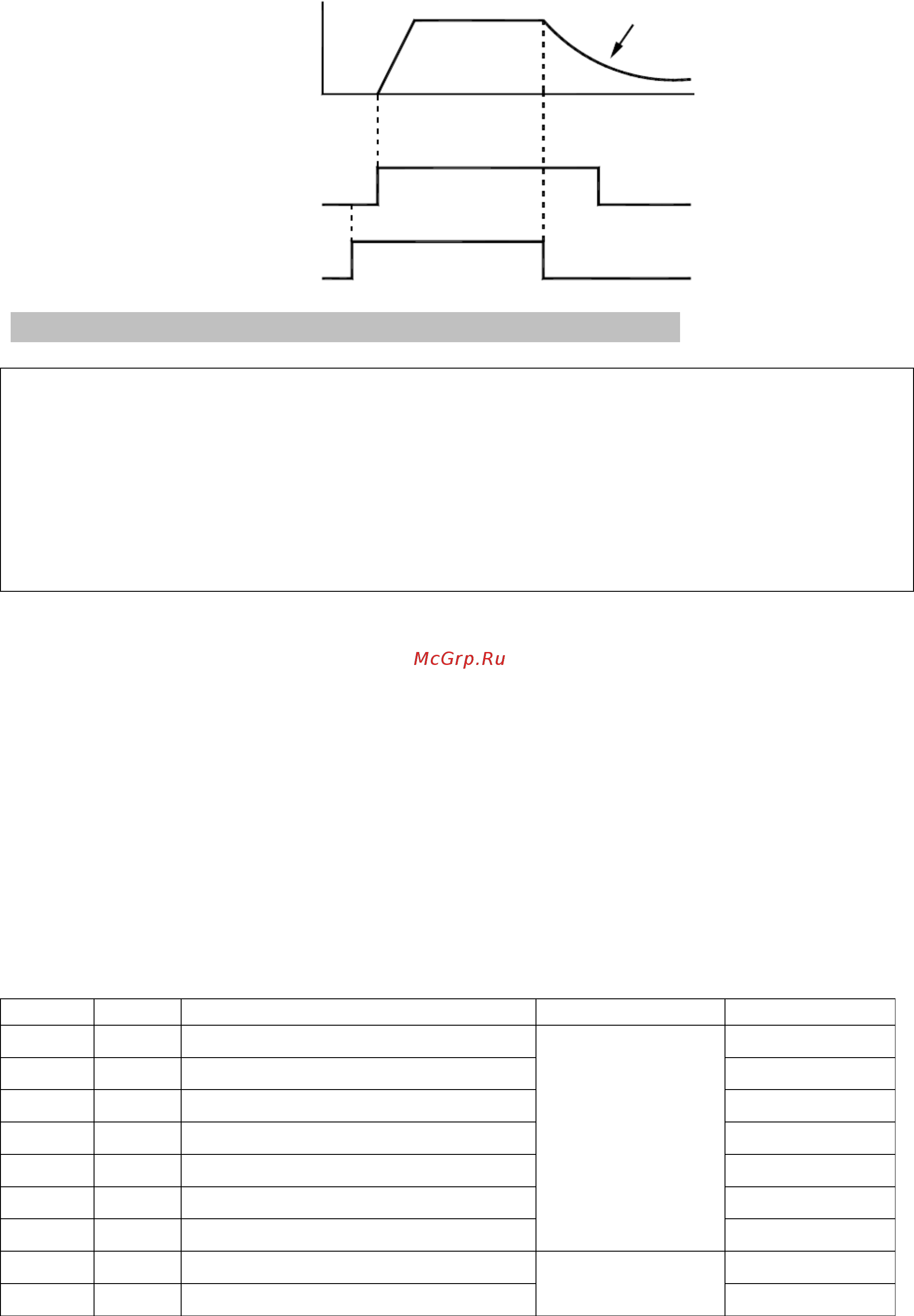

109
Скорость двигателя Останов выбегом
F-C ВКЛ
ВЫКЛ
ST-CC ВКЛ
ВЫКЛ
9.15.7. Выбор дискретных функций входных клемм
A
-
11
: Выбор функции входа 1 (F)
A-12: Выбор функции входа 2 (R)
A-13: Выбор функции входа 3 (RES)
A-14: Выбор функции входа 4 (S1)
A-15: Выбор функции входа 5 (S2)
A-16: Выбор функции входа 6 (S3)
A-17: Выбор функции входа 7 (VIB)
A
-
18
: Выбор функции входа 8 (VIA)
Функция
Используйте вышеперечисленные параметры для того, чтобы посылать сигналы от внеш-
него программируемого контроллера на различные управляющие входные клеммы для
управления и/или программирования преобразователя.
Функции желаемого дискретного входа могут быть выбраны из 66 вариантов (от 0 до 65).
Это придает системе гибкость (Однако, обратите внимание на то, что для параметров A-
17 и A-18 выбор ограничен 13 вариантами (от 5 до 17)).
Назначение клемм VIA и VIB может быть аналоговым или дискретным в зависимости от
значения A-09. Для реализации дискретных функций необходимо присвоить параметру
A-09 значение от 1 до 4 в зависимости от требований, поскольку их аналоговое исполь-
зование (с сигналом напряжения) назначено входам по умолчанию.
Установка дискретных функций входов
Символ
Код Функция Диапазон По умолчанию
-
A-10
Выбор всегда активных входов 2
0 – 65 (см. 8.4.1)
1 (ST)
F
A-11
Выбор функции входа 1 (F) 2 (F)
R
A-12
Выбор функции входа 2 (R) 3 (R)
RES
A-13
Выбор функции входа 3 (RES) 10 (RES)
S1
A-14
Выбор функции входа 4 (S1) 6 (SS1)
S2
A-15
Выбор функции входа 5 (S2) 7 (SS2)
S3
A-16
Выбор функции входа 6 (S3) 8 (SS3)
VIB
A-17
Выбор функции входа 7 (VIB)
5-17 (Прим.
2…4)
9 (SS4)
VIA
A-18
Выбор функции входа 8 (VIA) 5 (AD2)
