(2) Трансформатор тока и амперметр

Если для измерения выходного тока преобразователя подключены внешние

трансформатор тока и амперметр, то высокочастотная составляющая тока утечки

может повредить амперметр. Если длина кабеля составляет более 50 м, то эта со-

ставляющая пройдет через трансформатор тока и приведет к выходу амперметра

из строя на моделях с малым номинальным током двигателя (несколько ампер);

(мощности 3,7 кВт и менее), поскольку ток утечки повышается относительно но-

минального тока двигателя.

Рекомендации:

1. Используйте аналоговый выход преобразователя

Сигнал, пропорциональный току нагрузки, может быть выведен на аналоговый

выход - клеммы FM. Для индикации используйте вольтметр постоянного тока со

шкалой 7,5 В (Imax = 1мА). Возможно также использование выходного сигнала

0…20 (4…20) мА (см. разд. 9.5 «Настройка аналогового выхода FM”).

2. Используйте встроенные в преобразователь функции отображения.

Используйте функции вывода информации на встроенный дисплей для отображе-

ния значения выходного тока (см. разд. 10.1 “Мониторинг состояния при норма-

льных условиях”).

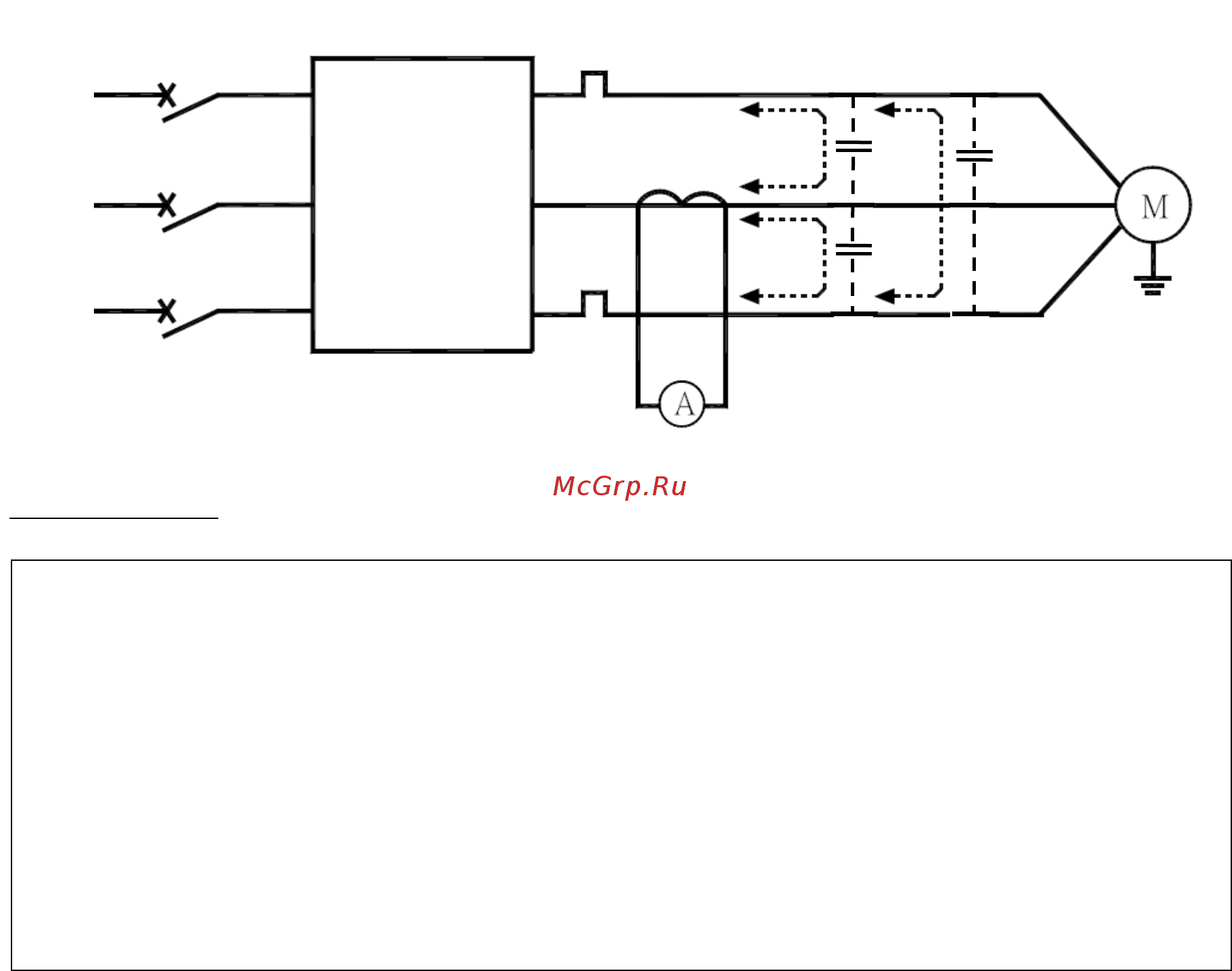

Тр-р тока

Сеть

Преобразо-

ватель

Тепловое реле
