РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E4 - 8400

109

Е4-8400-005H 200 290 580 3,8 116

Е4-8400-007H 100 580 1160 7,6 125

Е4-8400-010H 75 775 1550 10,1 123

Е4-8400-015H 50 1175 2350 15,2 125

Е4-8400-020H 40 1450 2900 19,0 116

Е4-8400-025H 30 1930 3860 25,3 124

Е4-8400-030H 25 2325 4650 30,4 125

Примечание:

1. Приведенные в таблице П2 выше значения сопротивлений тормозных резисторов яв-

ляются минимально допустимыми. При использовании резисторов с меньшими значе-

ниями сопротивления, чем указаны в таблице, возможен выход из строя преобразова-

телей частоты.

2. Для указанных мощностей тормозных резисторов необходимо выбирать подходящие

применения с соответствующим ED%.

Так, если торможение происходит реже, чем 5 раз в минуту или за очень короткое вре-

мя, можно использовать тормозные резисторы с мощностью, указанной для 10%ED,

или менее. Если торможение происходит более, чем 5 раз в минуту или продолжи-

тельное время длительностью более 4 минут, рекомендуется использовать тормозные

резисторы с мощностью, соответствующей 20% ED, или более (например, в текстиль-

ных машинах и др.).

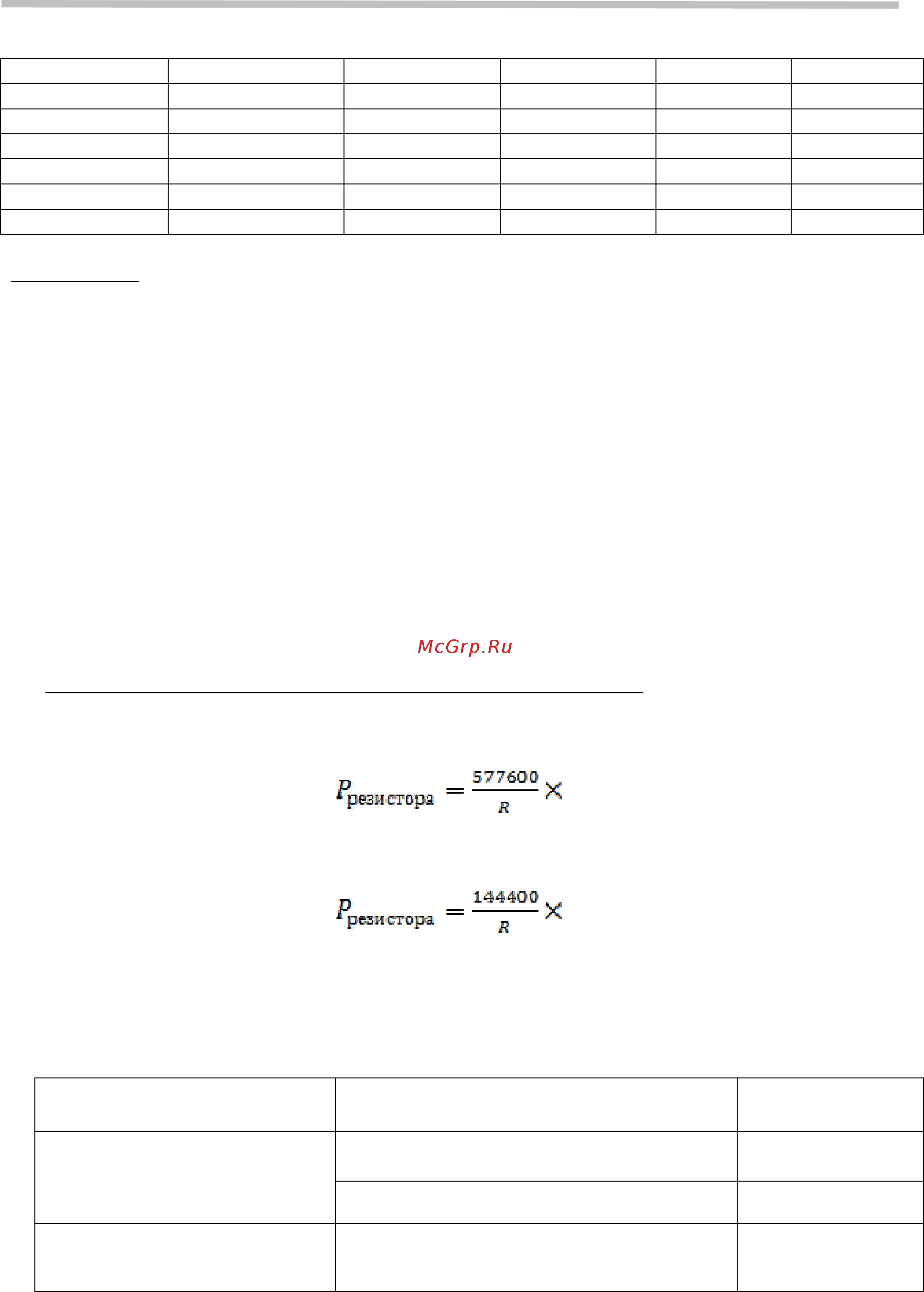

Вычисление необходимой мощности тормозных резисторов:

 Для преобразователей частоты класса 380 В

ED%

 Для преобразователей частоты класса 220 В

ED%

Где R – номинальное сопротивление тормозного резистора, Ом;

ED% - относительная продолжительность включения.

Примерные значения ED%:

Тормозные режимы

Характеристика

торможения

ED%

Общего назначения

Менее 5 раз в минуту

или менее 20 с за цикл торможения

10%

20 с ~ 4 мин за цикл торможения 15%

Частые торможения либо

длительное торможение

Более 5 раз в минуту

или более 4 мин за цикл торможения

20%
