РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E4 - 8400
67
Значение
парамет-
ров
H1-01~
H1-06
Описание функций клемм D1~D6

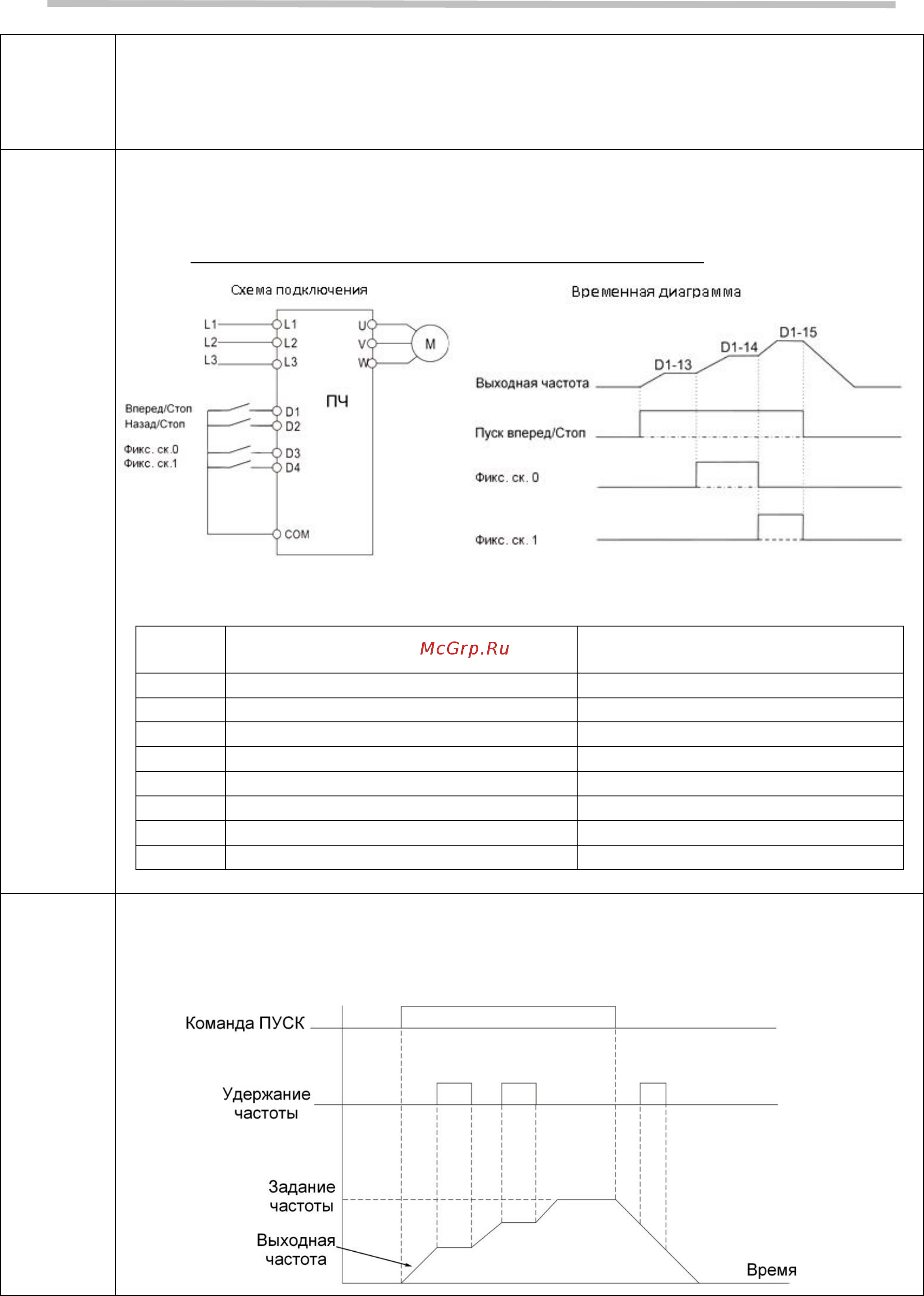

Пример задания нескольких фиксированных скоростей:
Установленные значения параметров:
Пара-
метр
Наименование функции Значение
b1-01 Выбор источника задания частоты 0 (кнопки пульта)
b1-02 Выбор источника команды Пуск 1 (клеммы)
d1-13 Основная частота (скорость 0) хх.хх Гц
d1-14 Фиксированная скорость 1 хх.хх Гц
d1-15 Фиксированная скорость 2 хх.хх Гц
H1-01 Выбор функции клеммы D1 80 («Пуск вперед»)
H1-03 Выбор функции клеммы D3 3 («Фиксированное задание 0»)
H1-04 Выбор функции клеммы D4 4 («Фиксированное задание 1»)
A
Прекращение разгона/торможения
.
При поступлении данной команды разгон/торможение прекращается и удерживает-
ся текущая выходная частота. При поступлении команды Стоп данная функция от-
меняется и происходит останов.
