РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E4 - 8400

Значение

парамет-

ров

H1-01~

H1-06

Описание функций клемм D1~D6

10, 11

Задание частоты командами

БОЛЬШЕ/МЕНЬШЕ

от клемм управления.

При поступлении этих команд выполняется разгон/торможение до требуемой часто-

ты без изменения задания при наличии команды ПУСК.

Команда

БОЛЬШЕ

Замкнуто Разомкнуто Разомкнуто Замкнуто

Команда

МЕНЬШЕ

Разомкнуто Замкнуто Разомкнуто Замкнуто

Состояние Разгон Торможение

Удержание Удержание

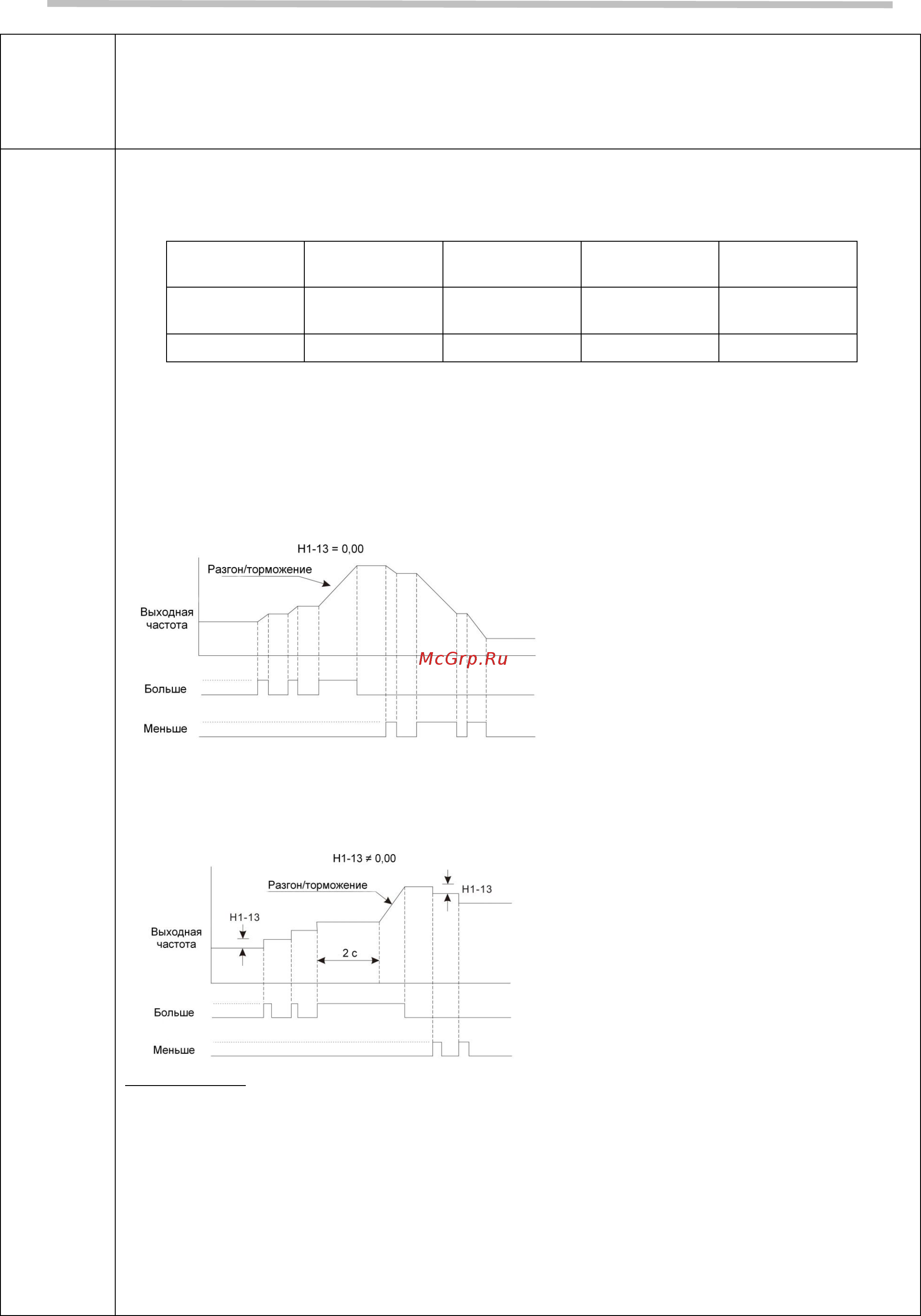

Данная функция может работать в двух режимах в зависимости от значения пара-

метра Н1-13.

Если Н1-13 = 0,00, то на время замыкания клемм БОЛЬШЕ (МЕНЬШЕ) выходная

частота увеличивается (уменьшается) в соответствии со временем разгона (тормо-

жения). При разомкнутых клеммах БОЛЬШЕ (МЕНЬШЕ) частота удерживается на

текущем уровне:

Если Н1-13 ≠ 0,00, то при каждом замыкании клемм БОЛЬШЕ (МЕНЬШЕ) выходная

частота увеличивается (уменьшается) на величину Н1-13. Если клемма БОЛЬШЕ

(МЕНЬШЕ) будет замкнута в течение 2с и более, то изменение выходной частоты

будет как при Н1-13 = 0,00:

Примечания:

1.Функция действительна только при установке b1-01 = 6 (Команда БОЛЬ-

ШЕ/МЕНЬШЕ).

2. Необходимо назначить двум клеммам команды БОЛЬШЕ (значение 10) и МЕНЬ-

ШЕ (значение 11).

3. Времена разгона и торможения при управлении командами БОЛЬШЕ/МЕНЬШЕ

соответствуют значениям C1-01~ C1-04.

4. Ограничения частоты при управлении определяются значениями d2-01 (верхний

предел) и d2-02 (нижний предел).

5. Дополнительную информацию по режиму удержания частоты в режиме БОЛЬ-

ШЕ/МЕНЬШЕ см. в параметре H1-14.
