РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (версия 1.0) E4 - 8400

Время срабатывания защиты двигателя

Диапазон значений: 0,1 ... 100,0 с Зав. значение: 20,0

Если установлено L1-08 = 2, то защита от перегрузки электродвигателя определяется па-

раметрами L1-10 / L1-11.

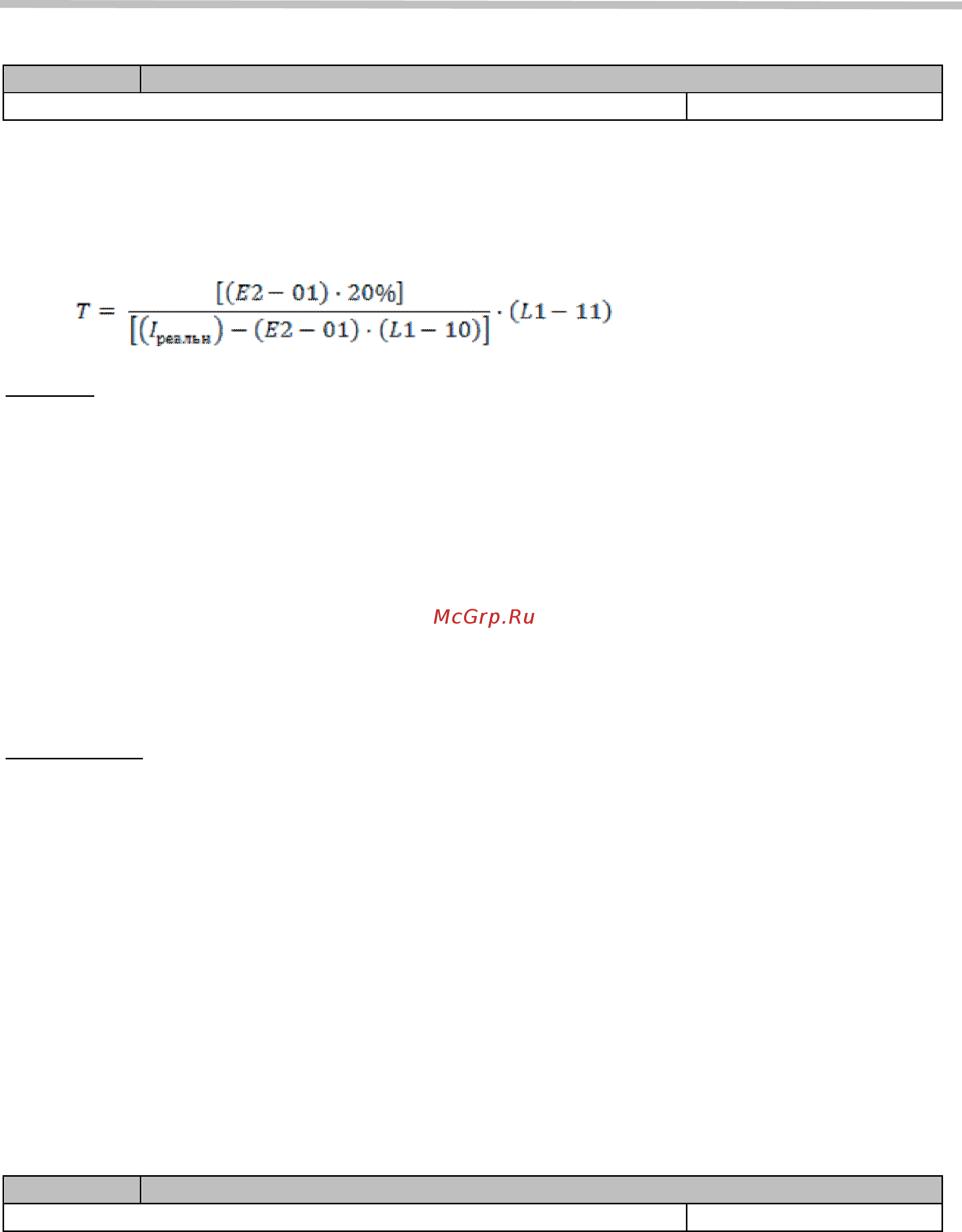

При этом время срабатывания защиты вычисляется по формуле:

Пример:

Установлено: Е2-01 = 5 А – номинальный ток двигателя;

L1-10 = 100 % - уровень защиты перегрузки по току;

L1-11 = 20 с – время защиты перегрузки по току.

При этом:

1) Если реальный ток перегрузки I

реальн

= 5,5 А, время срабатывания защиты составит 40

с;

2) Если реальный ток перегрузки I

реальн

= 6 А, время срабатывания защиты составит 20

с;

3) Если реальный ток перегрузки I

реальн

= 12 А, время срабатывания защиты составит

2,86 с.

Примечания:

1. При работе преобразователя частоты с одним двигателем внешнее тепловое реле не

требуется.

2. При работе нескольких двигателей с одним преобразователем частоты, установите

тепловое реле перед каждым двигателем. В этом случае установите значение парамет-

ра L1-06 = 1.

3. Функция тепловой защиты двигателя может не защитить двигатель в том случае, если

источник питания преобразователя частоты часто включается и отключается, потому

что вычисленное значение температуры двигателя сбрасывается каждый раз, когда пи-

тание было отключено.

4. Если на одном из многофункциональных выходов (H2-01~H2-03) установлено значе-

ние 1F («Предварительный сигнал перегрузки двигателя»), соответствующий дискрет-

ный выход активизируется при токе двигателя порядка 90 % от установленного уровня

перегрузки.

L2: Потеря питания

Защита от потери питания

Диапазон значений: 0 ... 2 Зав. значение: 0

L2-01 = 0 Защита от потери питания отключена. При отключении питания выход ПЧ от-

ключается, на дисплее появляется сообщение «Uv1», замыкаются контакты

реле «Неисправность».

L2-01 = 1 Защита от потери питания включена на время, установленное в L2-02. Если

питание восстановится в течение времени, установленного в L2-02, реле не-

исправности не сработает, ПЧ перезапустится через 0,5 секунды, при этом

число перезапусков не ограничено. Если питание не восстановится в течение

времени L2-02, сработает реле «Неисправность», двигатель остановится, на

дисплее появится сообщение " Uv1".
